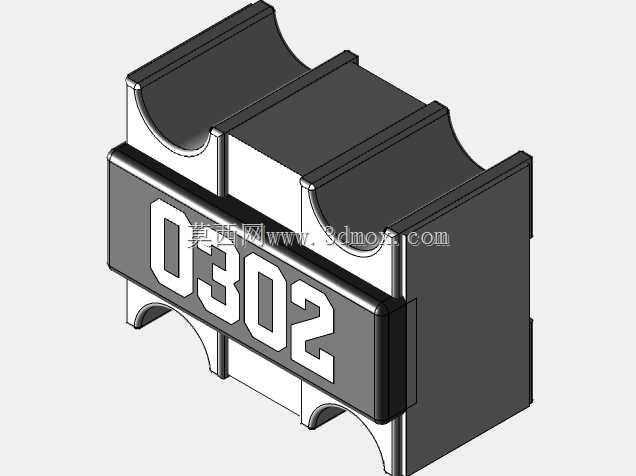

多规格贴片式电阻阵列三维结构设计

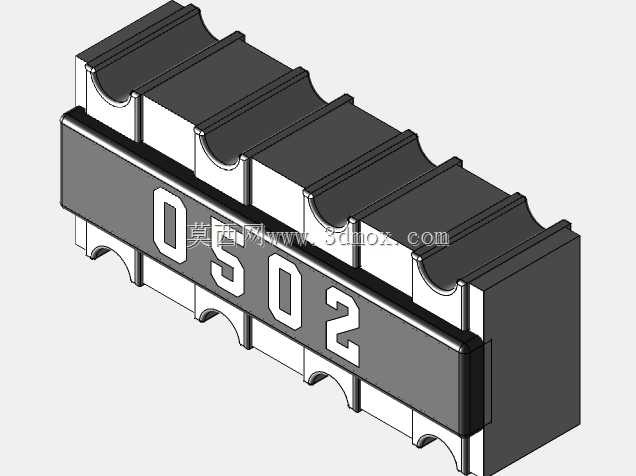

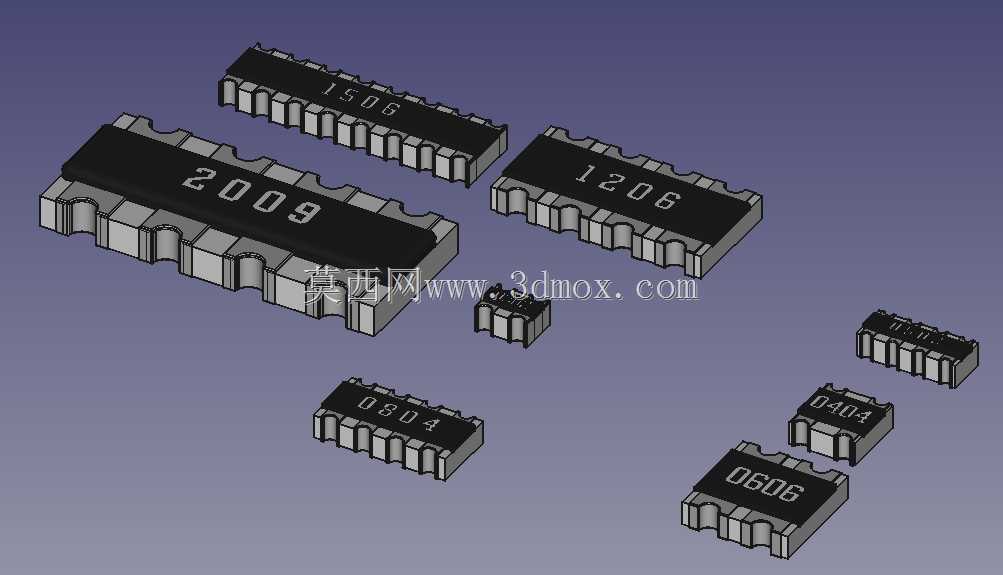

　　在消费电子、工业控制板卡、通讯设备的PCB布局设计环节，贴片电阻阵列是高密度布线场景下的核心被动元件，这类元件将多颗独立电阻集成在单一封装体内，相比分散布置的独立贴片电阻，能够大幅缩减板上占用面积，减少SMT贴片工序的拾放次数，降低批量生产的贴装偏差概率，同时保证同组电阻的参数一致性，在信号分压、阻抗匹配、上拉下拉组网等电路场景中应用广泛。本次构建的三维模型覆盖0302、0404、0502、0606、0804、1206、1506、2009全系列常用封装规格，建模过程严格遵循JEDEC表面贴装元件的封装尺寸规范，每款封装的本体长宽、引脚间距、引脚宽度、本体厚度、引脚共面度公差都按照行业通用标准还原，能够直接导入PCB设计软件作为封装占位校验模型，也可用于SMT贴装工序的吸嘴匹配仿真、钢网开孔设计参考。从设计思路上，建模时优先区分了不同封装的引脚结构差异：小尺寸规格采用侧面端电极设计，电极区域的金属层厚度、倒角弧度都按照实际元件的注塑+电镀工艺特征还原，避免模型出现尖锐直角等不符合实际生产的结构；大尺寸多引脚规格采用侧面翼形引脚设计，引脚的弯折弧度、伸出本体的长度、引脚间距公差都控制在实际生产允许的偏差范围内，保证模型导入装配环境后，能够准确模拟回流焊过程中的元件与焊盘对位状态，提前排查布局时的元件干涉、引脚与走线间距不足等问题。

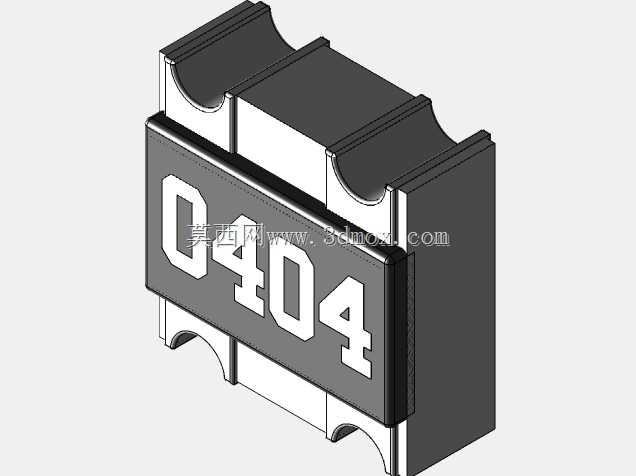

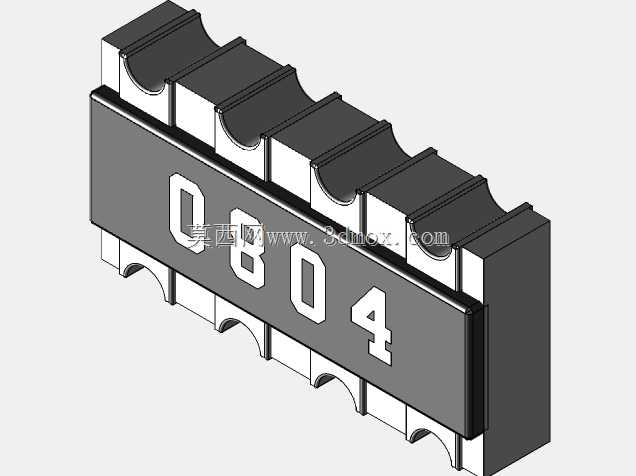

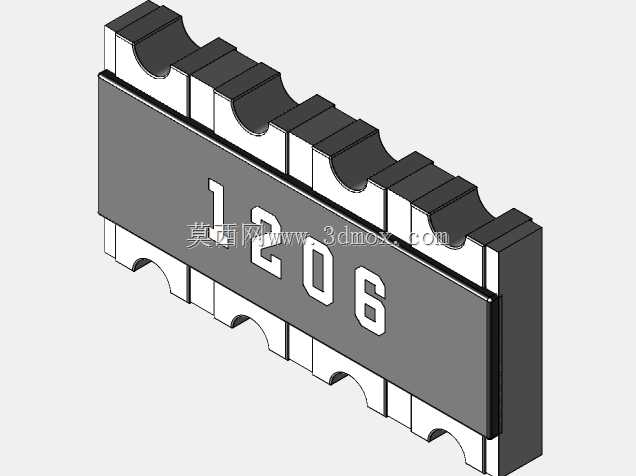

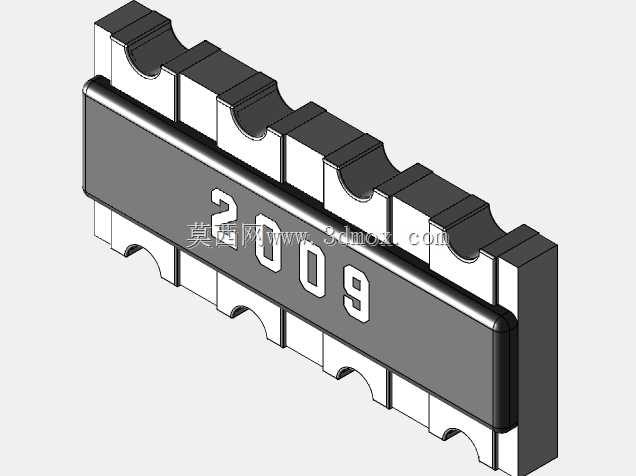

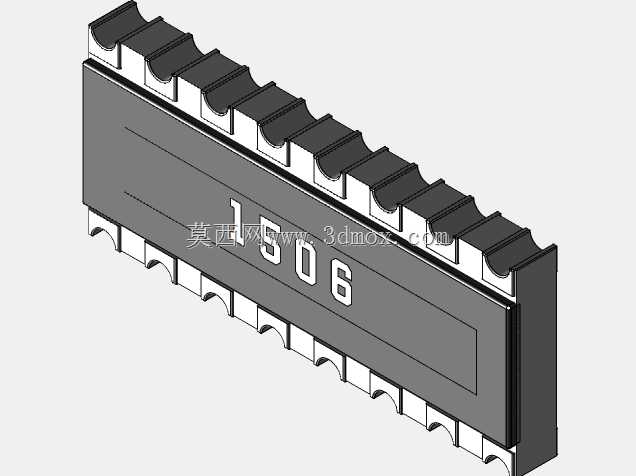

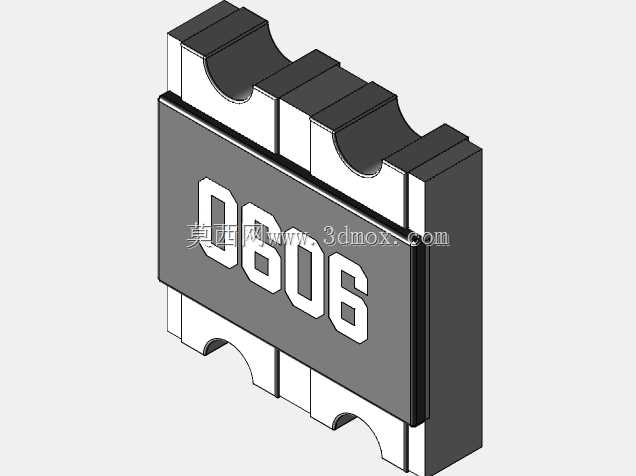

　　不同封装的电阻阵列适配不同的电路场景：0302、0404这类极小尺寸封装多用于可穿戴设备、微型传感器模块等空间极度受限的板卡设计，单颗元件内集成2-4颗等值电阻，在有限空间内完成多路信号的限流处理；0606、0804规格多用于消费类电子的主控板卡，集成4-8颗电阻，满足IO口上下拉、按键阵列扫描的电阻组网需求；1206、1506、2009这类大尺寸封装多用于工业控制板卡、电源模块，可集成8-16颗电阻，部分规格可支持更高的额定功率，适配电源回路的采样、分压需求。

　　建模时针对不同规格的本体标识区域也做了对应还原，每款模型表面的丝印字符位置、大小都与实际元件一致，在生成装配BOM表、制作生产作业指导书时，可直接通过模型上的标识快速区分元件规格，避免物料混料。从安装边界来看，所有封装模型的底部空间都预留了焊盘厚度、锡膏印刷厚度的装配余量，模型底部与PCB表面的间隙按照实际回流焊后的锡膏厚度设置，在进行结构干涉检查时，能够准确反映元件焊接完成后的实际高度，避免后续组装时元件与外壳、散热片、屏蔽罩等结构件发生碰撞。同时模型还原了元件本体的塑封材质特征、电极区域的金属质感，在做产品整机渲染、电路板装配效果展示时，能够呈现接近真实产品的视觉效果，无需额外调整材质参数。

　　对于硬件设计工程师而言，这类精准的元件三维模型能够在PCB布局阶段就完成结构与电气的协同校验，不需要等实物打样后再发现元件空间冲突问题，大幅缩短研发打样的迭代周期；对于SMT工艺工程师而言，可通过模型提前验证吸嘴抓取位置、飞达进料间距是否匹配，提前排查贴装过程中可能出现的吸嘴干涉、元件抛料等问题；对于结构工程师而言，在进行整机内部空间规划时，可直接调用这类标准元件模型，准确核算板卡区域的占用空间，预留足够的装配与维修余量。建模过程中没有对元件的内部电阻结构做冗余建模，只保留了与装配、布局相关的外部结构特征，在保证模型精度的前提下控制了文件体量，导入各类三维设计软件时不会出现卡顿问题，适配不同设计场景的使用需求。
