导轨式ABB电能计量仪表EV3结构建模

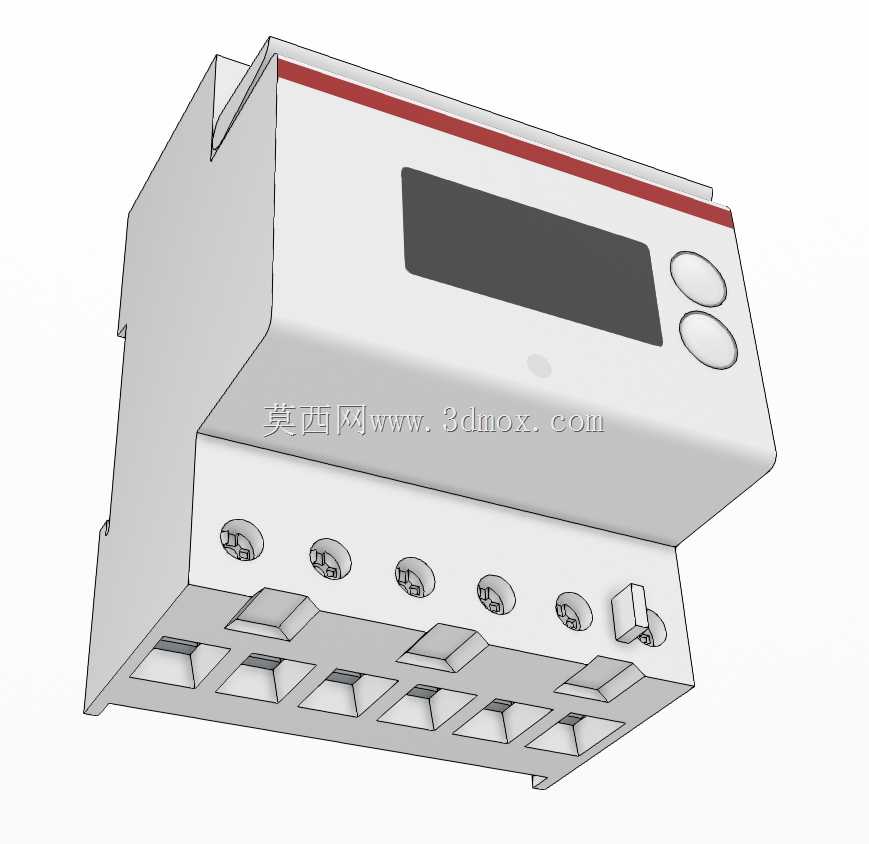

　　做低压配电项目的结构工程师都清楚，末端电能计量回路选表的时候，经常碰到品牌官网没提供三维模型的情况，这次建模的这款导轨式电能计量表，就是实际项目里碰到ABB官网无公开模型，靠卡尺实测实物还原的结构，完全能直接用到配电盘、照明箱、动力柜的三维布局里。先讲实际应用场景，这类表主要用在工商业配电的末端分户计量、租户能耗核算、设备支路电能统计上，不管是写字楼的楼层配电竖井、工厂车间的动力配电箱，还是数据中心的列头柜里，只要是需要单独计量某一回路用电量的位置，都会装这类导轨式电能表，相比传统壁挂式计量表，它的安装方式完全适配标准DIN导轨，不用额外打孔固定，和微型断路器、漏电保护器这些元件并排装在箱柜里，布局紧凑，接线也方便。再说说设备本身的功能特性，这款表属于直接接入式的电能计量仪表，正面带数显窗口，能实时显示累计用电量、当前电压、电流、功率这些参数，下方两个操作按键用来切换显示界面、设置计量参数，下部的接线端子分进线和出线端，对应三相或者单相回路的接线需求，端子上方的压线螺丝用来锁紧导线，建模的时候特意还原了螺丝盖打开的状态，就是为了方便做布线设计的时候，能直观看到端子的位置和接线空间，避免实际装配的时候出现导线弯折半径不够、端子和其他元件干涉的问题。

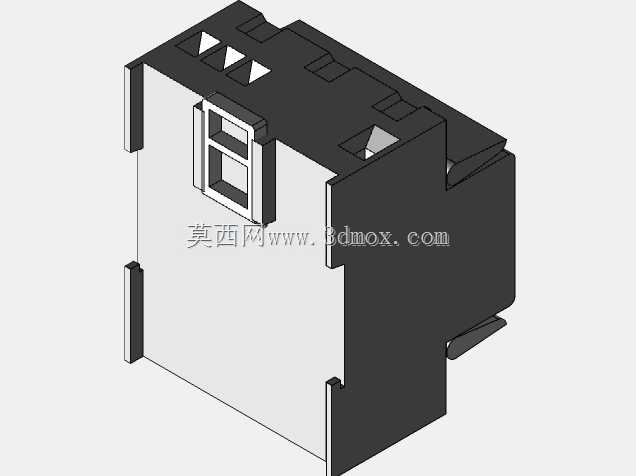

　　说到设计思路，整个建模过程完全是逆向还原实物，因为没有官方图纸，所有尺寸都是用游标卡尺一点点量出来的，首先确定安装基准，也就是背部的DIN导轨卡扣位置，这个尺寸是核心，标准35mm导轨的卡槽尺寸必须做准，不然装到柜内导轨上会出现卡不进去或者间隙过大晃动的问题；然后确定整体的外形轮廓，表体的宽度是4个模数，也就是72mm，和4个1P微型断路器的宽度一致，高度和深度都和同系列的配电元件匹配，保证并排安装的时候正面齐平，不会突出或者凹进柜内的元件安装板。接下来讲外形尺寸和安装边界的细节，表体整体采用阻燃PC材质的外壳，正面上部有一条品牌标志性的红色装饰条，数显窗口做了轻微的内凹设计，避免日常操作的时候刮花显示面板；下部的接线端子排，每个端子的间距、压线螺丝的沉孔深度都按实测尺寸还原，端子下方的导线引入槽做了倒角处理，方便硬导线插入；背部的导轨卡扣是弹性结构，建模的时候还原了卡扣的活动空间，做装配动画的时候能模拟表具卡入导轨的动作，不会出现结构干涉。

　　在实际三维布局的时候，要注意表具上下方的预留空间，上方要留够至少30mm的走线空间，方便进线端的相线、零线弯折接入，下方也要留20mm以上的空间给出线导线，同时表具和相邻的断路器、隔离开关之间不用额外留间隙，因为本身外壳的侧边就是平直结构，能紧密并排安装，最大化利用箱柜内的安装空间。另外建模的时候还原了外壳的分模线、按键的配合间隙、显示窗口的透明材质效果，不管是做配电方案的效果展示，还是做柜内元件的碰撞检查，这个模型都能满足精度要求，不用再反复核对实物尺寸调整布局。

　　很多工程师做配电三维设计的时候，经常因为计量表的模型不准，导致实际装配的时候出现接线空间不够、表具和柜门干涉、导轨安装位错位的问题，这个实测建模的版本，把所有安装相关的关键尺寸都做了校验，比如表体突出安装板的深度、端子的高度、按键的突出高度，都和实物一致，做柜门关闭干涉检查的时候，能准确判断柜内的元件和柜门之间的安全距离，避免后期现场安装的时候出现装不上的问题。还有一个细节，表体正面下方的小圆点是计量脉冲指示灯，建模的时候也做了还原，做效果渲染的时候能还原真实的产品外观，给客户做方案汇报的时候，展示效果更贴近实际成品，不会因为模型细节缺失显得不专业。
