D203B无源热释电红外人体探测传感器

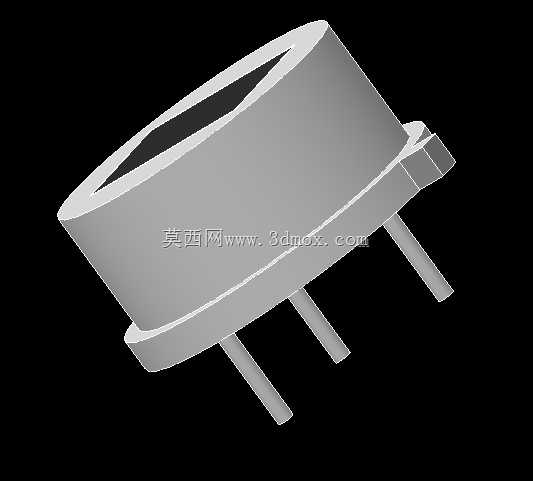

　　在做楼宇自控、智能家居感应终端的结构适配时，经常会碰到需要选用小体积人体感应探头的场景，D203B这类无源红外传感器是很多入门级感应方案里的核心探测元件，这次还原的三维模型完全参照实物TO-5三脚封装的实际尺寸做了全细节建模，能直接导入装配体做干涉检查，不用再反复核对样本上的安装尺寸。

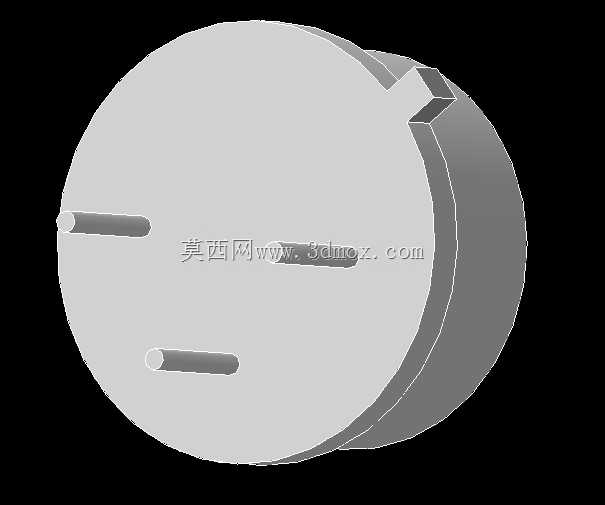

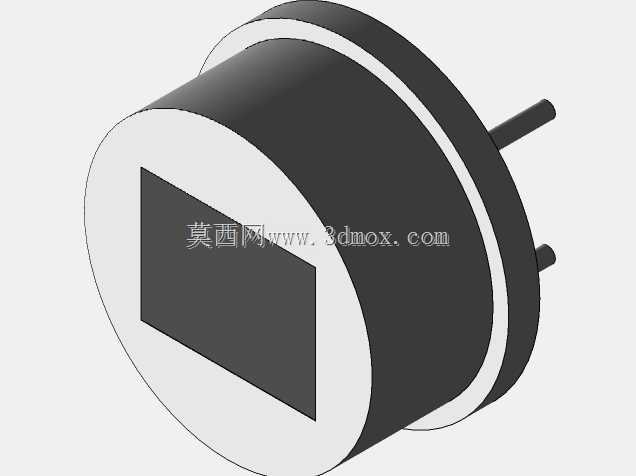

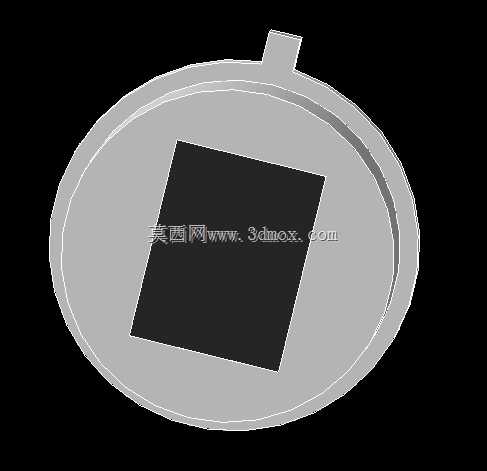

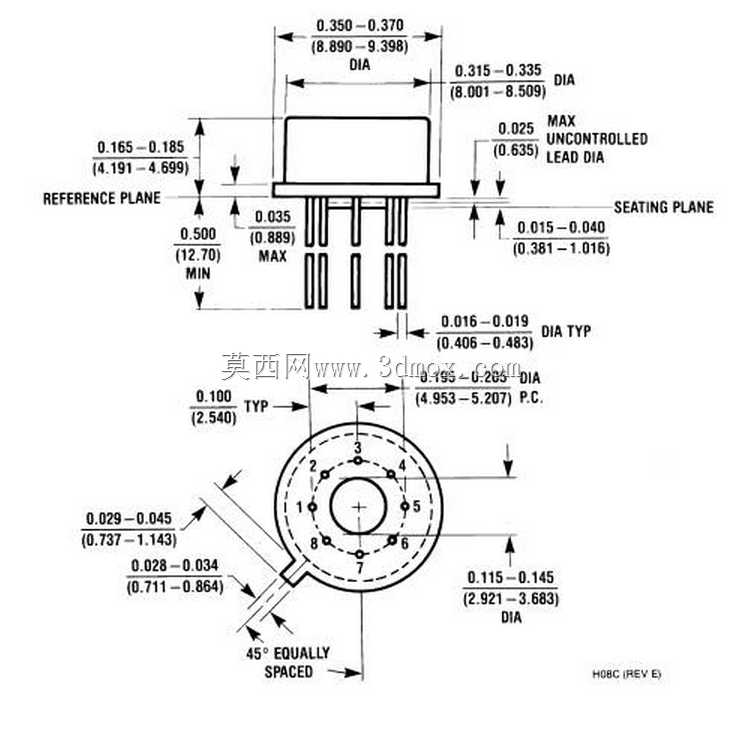

　　先从实际安装的边界条件说起，这个传感器采用标准TO-5金属圆壳封装，整体外壳是圆柱结构，顶部开有菱形的感应窗口，窗口位置内嵌红外滤光片，用来过滤可见光波段的干扰，只允许人体发出的特定波长红外辐射进入内部的热释电探测元。三个引脚沿壳体底部圆周等距排布，引脚直径、伸出长度都按照行业通用的TO-5封装规范做了还原，做PCB封装适配的时候，可以直接提取模型里的引脚坐标生成焊盘，不用再手动测量引脚间距，能减少打样时的封装错误。

　　从功能特性上看，这类无源红外传感器本身不需要主动发射探测信号，靠接收探测区域内的红外辐射变化来触发信号，功耗极低，非常适合用在电池供电的低功耗感应设备里，比如楼道感应灯、玄关人体感应开关、防盗报警探头、自动皂液器、公共区域的感应水龙头这类设备，都是靠这类PIR探头做核心探测单元。建模的时候特意还原了顶部感应窗口的倾斜角度，这个角度直接决定了传感器的探测视场角，做结构设计的时候，外壳上的菲涅尔透镜安装位置必须和这个窗口角度对齐，不然会出现探测盲区，或者感应灵敏度不达标的问题，很多新手结构工程师做感应类产品时容易忽略这个对齐要求，最后装出来的产品感应范围和设计值偏差很大，用三维模型提前做装配对位就能提前规避这类问题。

　　设计思路上，这个传感器的金属外壳除了起到封装保护内部探测晶元的作用，还兼具电磁屏蔽的功能，能减少周边电路的电磁干扰对微弱感应信号的影响，所以建模的时候保留了壳体的壁厚细节，做整机EMC整改的时候，可以参考这个壳体结构设计接地弹片，把传感器金属壳和主板地可靠连接，提升抗干扰能力。三个引脚的定义分别是电源、信号输出、接地，引脚的长度预留了波峰焊的吃锡余量，做插件焊接的时候不需要额外剪脚就能适配常规厚度的PCB板。

　　实际选型应用的时候，要注意这个传感器本身的探测距离和搭配的菲涅尔透镜参数直接相关，模型里预留了透镜安装的配合间隙，不管是选用平面透镜还是半球形透镜，都能在装配体里提前模拟安装后的探测覆盖范围，调整传感器在壳体内的安装高度，避免透镜和传感器窗口之间出现遮挡。另外这个传感器的工作温度范围适配常规民用场景，做户外使用的感应设备时，要注意在结构上做温度补偿的预留设计，避免环境温度接近人体温度时出现灵敏度下降的问题，模型里壳体的安装定位台阶可以直接用来固定隔热衬套，减少壳体导热对传感器探测精度的影响。

　　很多做小型感应设备的结构工程师在选型初期，经常因为没有准确的三维模型，只能靠二维样本估算安装空间，最后出现传感器和外壳筋位干涉、引脚和周边元件距离不够的问题，这个全参数化的模型把所有外形细节、安装尺寸都做了1:1还原，不管是做结构堆叠检查，还是做整机的装配模拟，都能直接调用，不需要再花时间测绘实物。尤其是顶部菱形窗口的位置、三个引脚的相对角度，都和实物完全一致，生成工程图的时候可以直接导出外形尺寸图，给采购或者供应商做核对依据，减少沟通成本。

　　在做手板验证的时候，也可以直接用这个模型3D打印传感器的 mockup 件，提前做结构试装，不用等元器件采购到位就能验证装配是否顺畅，缩短产品开发周期。要注意的是这类PIR传感器内部的热释电晶元对振动比较敏感，建模的时候壳体底部的安装平面做了平面度的细节还原，设计安装结构的时候要保证安装面平整，避免装配时产生应力挤压壳体，导致内部晶元受力出现误触发的问题。
