Arduino多类型环境感知传感组件

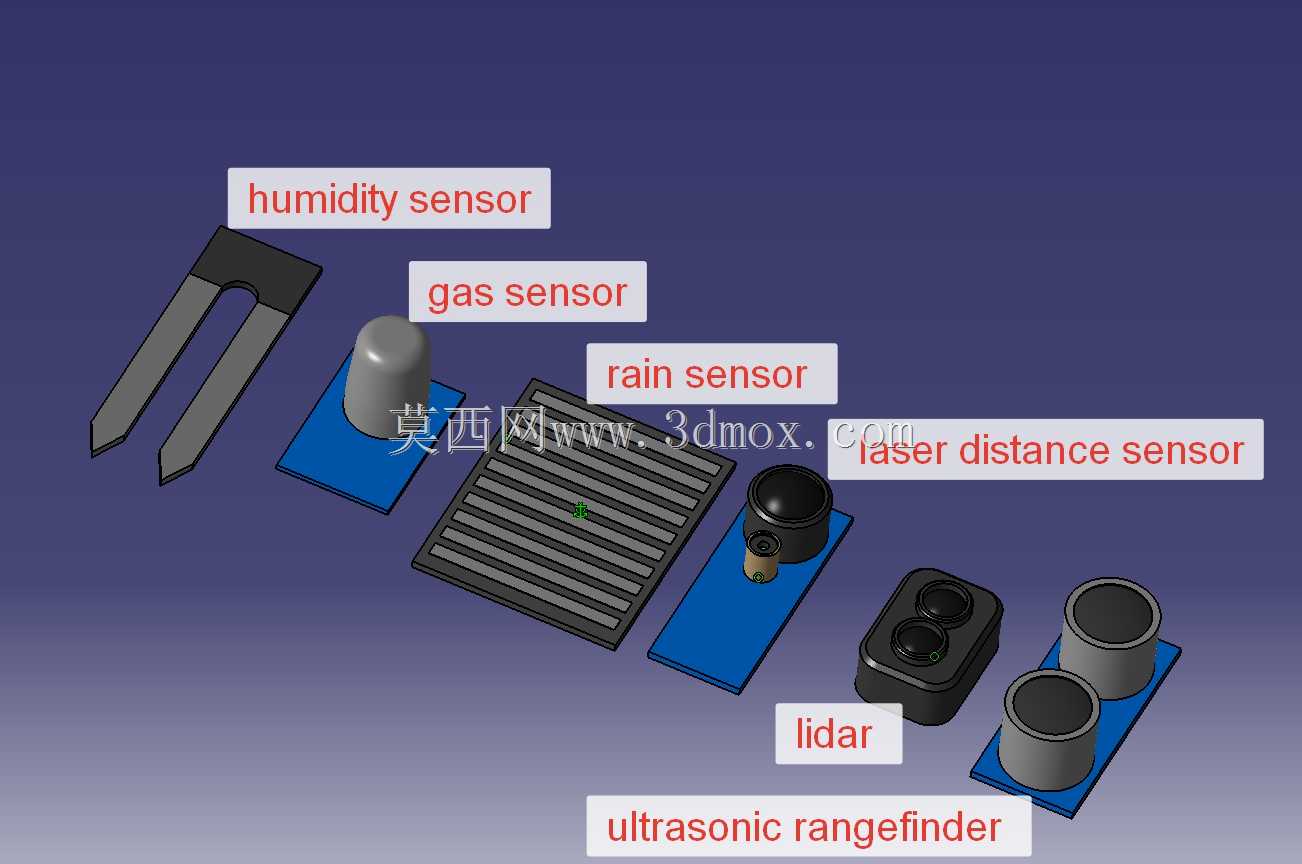

　　这套传感组件覆盖了民用、工业场景下多数基础环境感知需求，不同传感单元的选型与结构设计，均围绕实际部署中的安装兼容性、信号可靠性做了针对性考量。先从应用场景来看，湿度传感单元采用叉指式感应结构，这类结构常见于农业大棚墒情监测、仓储环境湿度管控场景，外露的叉指电极可以直接与空气或被测介质接触，响应速度快，建模时特意保留了电极片的厚度差与边缘倒角，避免实际加工时出现应力集中断裂的问题，安装时仅需预留两个M2螺丝孔位，引脚间距匹配标准2.54mm排针，可直接插接在Arduino扩展板上，无需额外转接。

　　气体传感单元采用圆柱式气敏元件搭配方形基板的结构，这类结构适配家用燃气泄漏检测、工业车间有害气体浓度监测场景，气敏元件的金属网罩做了等比例还原，网罩的透气孔直径与排布密度参考了量产元件的实际参数，既保证气体可以顺畅接触内部敏感材料，又能阻挡大颗粒灰尘进入元件内部，基板上预留的固定孔位兼容常见的传感模组安装支架，安装时需注意气敏元件与主板保持5mm以上间距，避免元件工作发热影响主控板元器件稳定性。雨量传感单元采用栅格式感应面设计，这类结构多用于户外气象监测、智能窗控系统的降雨触发场景，栅格的间距与宽度经过反复调整，既可以让雨水快速在栅格间形成导通回路提升检测灵敏度，又能在雨停后快速沥干减少残留水渍带来的误判，建模时还原了栅格的凸起高度，安装时需将感应面保持15度倾斜角，避免表面积水影响检测精度，基板的安装孔位与常见的户外防水外壳匹配，可直接嵌入外壳预留的卡槽内固定。

　　激光距离传感单元采用小型化封装结构，搭配黑色遮光套筒，这类结构多用于机器人避障、智能车位检测、物料到位检测场景，遮光套筒的设计可以减少环境杂光对激光发射与接收元件的干扰，提升强光环境下的检测稳定性，建模时还原了发射与接收镜头的位置差，安装时需注意镜头前方不能有透明遮挡物，预留的检测视场角为25度，安装边界需保证视场范围内无结构件遮挡。激光雷达单元采用旋转式扫描结构，这类结构多用于AGV小车导航、区域安防入侵检测、三维空间扫描场景，建模时还原了旋转底座与顶部扫描模块的配合间隙，旋转部分的外径做了严格控制，避免转动时与周边安装结构发生剐蹭，安装时需保证雷达顶部扫描平面高于周边结构至少10mm，保证360度扫描视场无遮挡，底部的固定孔位匹配常见的机器人顶部安装支架，无需额外定制转接件。超声波测距单元采用双探头并列结构，这类结构多用于近距离障碍物检测、液位检测、倒车雷达场景，两个探头分别负责超声波发射与接收，建模时还原了探头的锥形导声结构，该结构可以约束超声波的发射角度，减少旁瓣干扰提升检测精度，安装时需保证两个探头的中心间距与模型一致，避免信号串扰，探头表面需与安装面齐平，不能凹陷在结构内部否则会缩小检测范围。

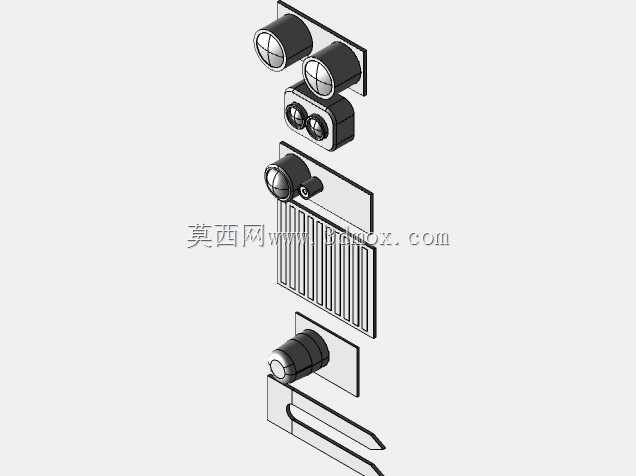

　　整套组件的所有传感单元基板尺寸均做了统一规划，可兼容Arduino标准扩展板的排针布局，也可通过杜邦线单独连接，不同单元的外形尺寸均参考量产模组的实际参数建模，安装孔位、引脚位置都与实物一致，可直接用于教学演示装置的结构设计、小型智能设备的原型验证，建模时对每个单元的细节结构都做了还原，包括基板上的丝印标识位置、元件的倒角、接插件的尺寸，方便结构设计人员直接调用模型做装配干涉检查，无需重新测绘元件尺寸，在做设备结构设计时，可以直接将对应传感单元模型导入装配体，匹配安装位置、预留走线空间，提前排查结构干涉问题，缩短产品开发周期。
