50公斤量程方形电阻应变式称重测力传感单元

　　在小型智能仓储的货位重量核验、商用自助售货柜的商品出货检测、家用厨房电子秤的核心测力、桌面级小型物料分拣设备的重量甄别场景里，这类小量程称重传感单元是整套重量采集系统的核心感知部件，区别于大吨位工业称重模块的厚重结构，50公斤量程的该类传感单元采用了方形薄型板式结构设计，整体安装面做了下沉式的边框成型，既可以通过边框的四个预留孔位直接锁附在设备安装基板上，也可以依托方形边框的定位边做快速卡装，不需要额外设计复杂的定位工装就能完成装配。

　　从功能实现逻辑来看，该传感单元基于电阻应变测量原理，弹性体采用了一体式冲压成型的合金钢材质，表面做了镀锌钝化处理，能够应对常规室内工况下的防潮防氧化需求，弹性体的受力形变区域做了局部减薄的应力集中设计，当被测载荷垂直作用在中心承载台面上时，弹性体的应变梁区域会产生与载荷大小呈线性对应关系的微形变，粘贴在应变梁上的电阻应变片会将这种物理形变转化为电阻值的变化，再通过配套的惠斯通电桥电路输出毫伏级的差分电压信号，后端搭配对应的信号放大模块就能将重量数据传输给设备的主控系统，实现重量数据的实时采集。

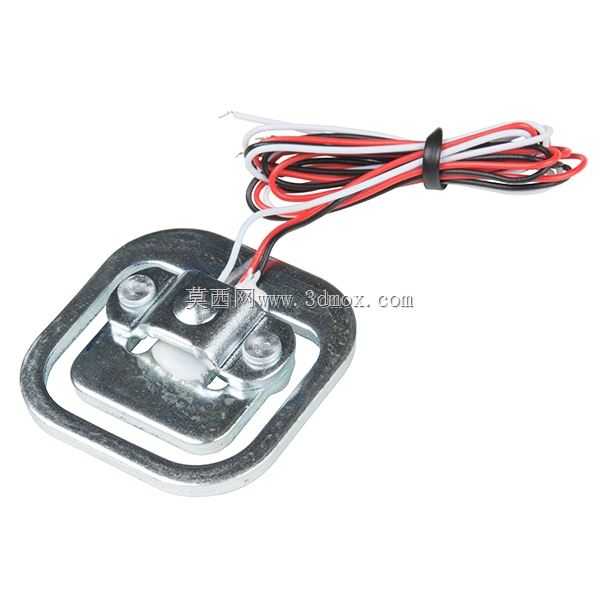

　　设计过程中，工程师首先对50公斤满量程下的弹性体形变做了有限元仿真校核，确保满量程载荷下应变梁的最大形变处于应变片的线性测量区间内，同时不会超出合金钢材料的弹性形变极限，避免过载后出现塑性变形导致测量精度失效；出线端采用了红黑白三色引线的设计，分别对应激励电压正、信号输出正、激励与信号公共负端，引线根部做了应力释放的固定结构，避免设备装配或者使用过程中拉扯引线导致应变片引线脱焊，引线长度预留了常规设备内部布线的余量，不需要额外延长引线就能完成大部分小型设备的内部接线。

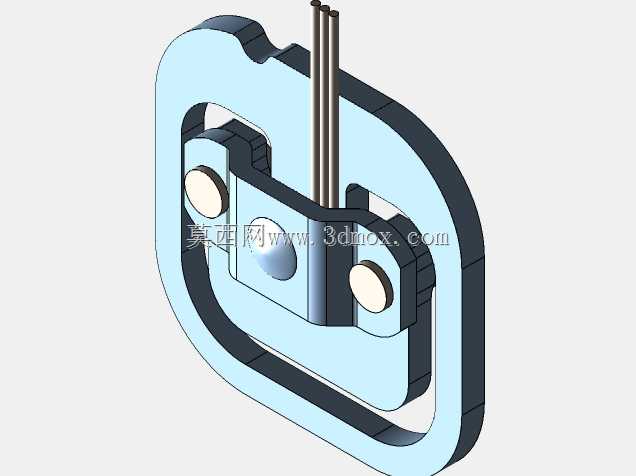

　　安装边界方面，该传感单元的整体外轮廓为方形薄型结构，整体厚度控制在较低的尺寸范围内，不会占用过多的设备内部垂直安装空间，中心承载台面的尺寸适配常规的小型秤盘安装，承载台面与边框之间预留了足够的形变间隙，避免载荷作用下弹性体形变时与安装边框或者周边结构产生干涉，四个安装孔的孔位间距遵循了小量程称重传感器的通用安装尺寸规范，能够直接替换同量程同安装尺寸的同类传感单元，不需要对原有设备的安装结构做修改。

　　在实际选型应用中，需要注意该传感单元的受力方向必须垂直于承载台面，侧向受力或者偏载超过额定范围会导致测量误差增大，长期偏载使用还会加速弹性体的疲劳失效；安装时需要保证安装基板的平面度，若安装面存在翘曲不平的情况，锁附安装螺丝时会给弹性体施加额外的预紧应力，导致零点输出偏移，影响初始测量精度；引线布线时需要避开设备内部的强电干扰源，必要时可以采用屏蔽线替换原有引线，减少动力线路对微弱模拟信号的干扰，保证重量采集数据的稳定性。

　　这类小量程称重传感单元的精度等级能够满足民用及小型工业设备的称重需求，非线性误差、滞后误差、重复性误差都控制在小量程测力场景的允许范围内，不需要做复杂的温度补偿校准就能在常规室温环境下稳定工作，对于成本控制要求较高的小型称重设备来说，这种一体式结构的传感单元装配工序简单，不需要额外组装多个零件，能够有效降低设备的整体装配工时与生产成本。
