汽车用80A单刀双掷喇叭继电器结构

　　在商用车、乘用车辆的低压电气回路设计中，大电流负载的直控方案往往存在开关触点烧蚀、线束压降过大的隐患，这类80A规格的单刀双掷喇叭继电器，正是为解决车载12V系统中大电流鸣笛负载的控制需求开发的核心电气部件。日常装车场景里，它通常布置在发动机舱电器盒内，或者就近安装在喇叭安装位附近的车身钣金上，通过小电流控制回路通断，来切换喇叭供电回路的大电流通断，既可以降低方向盘喇叭按键的触点负载，避免长期按动后触点氧化烧蚀导致的喇叭失灵，也能缩短大电流供电路径，减少长线束带来的电压损耗，保证喇叭在额定电压下达到设计的鸣笛响度。

　　从功能特性来看，这款继电器为单刀双掷结构，一共引出5个接线引脚，其中2个引脚为电磁线圈的供电端，接入方向盘按键控制的小电流回路，剩余3个引脚为开关触点端，包含一个公共端、一个常开触点端、一个常闭触点端，除了控制喇叭主回路的通断外，也可拓展用于其他车载大电流附件的回路切换，比如辅助射灯、气泵等短时工作的大电流车载设备。其触点额定承载电流可达80A，能够覆盖车载喇叭这类短时冲击大电流负载的通断需求，外壳采用带安装固定耳的塑封结构，固定耳上预留标准安装孔位，可直接通过螺栓固定在车身钣金的预留安装点上，适配车载场景下的振动、温变工况，避免车辆行驶过程中出现松脱移位。

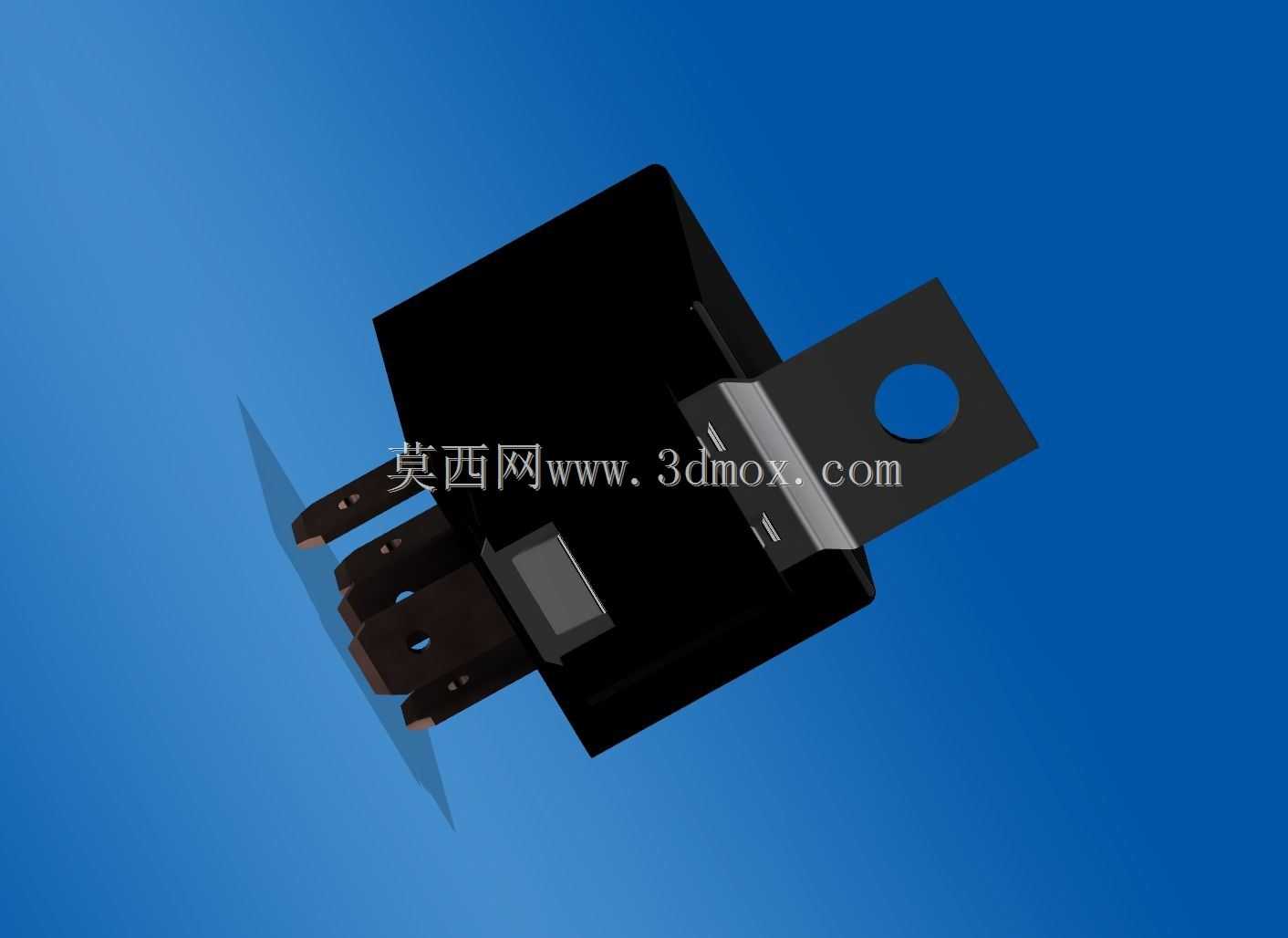

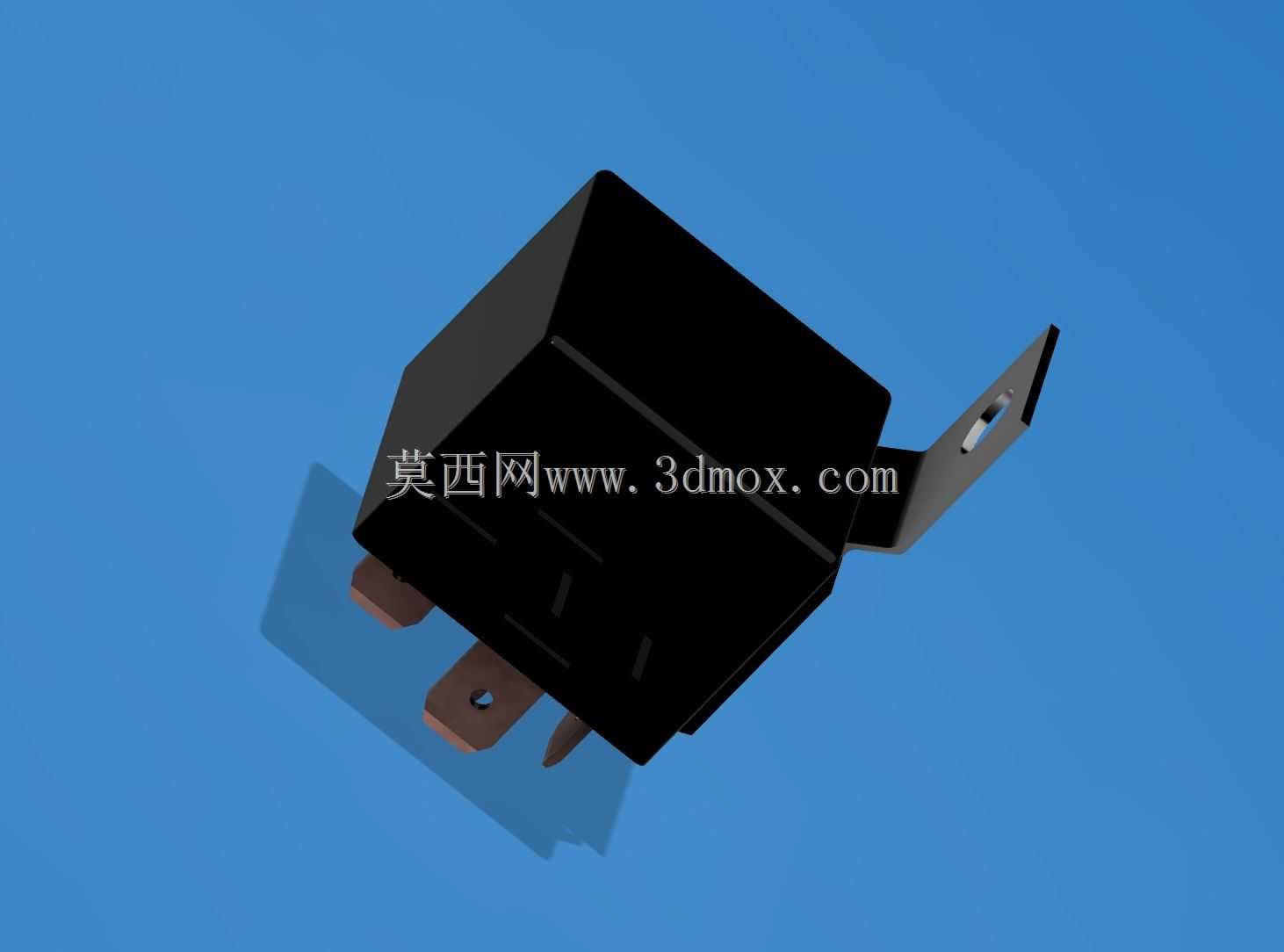

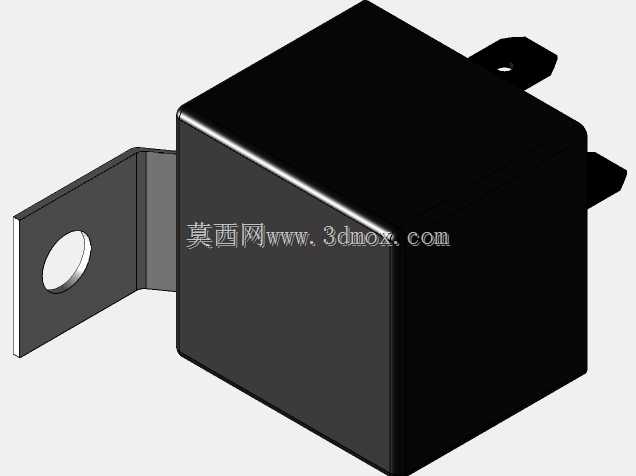

　　在开展这款继电器的三维建模工作时，首先需要完成实物的逆向测绘，优先确认安装边界的关键尺寸：包括外壳主体的长宽高轮廓尺寸、固定安装耳的孔位中心距、安装孔的孔径大小、各引脚的排布间距与伸出长度，这些尺寸直接决定了模型能否顺利导入整车电器布置方案中完成干涉检查。建模过程中需要重点还原引脚的排布逻辑，区分线圈引脚与触点引脚的位置，避免后续做线束布置时出现接线定义错位；外壳表面的插拔导向结构、固定耳的弯折角度也需要准确还原，因为这类细节会直接影响实装时的装配便利性——如果安装耳的弯折角度偏差超过3度，实际装车时就会出现安装孔与钣金螺柱不对中的问题，强行装配会导致继电器外壳受应力开裂。

　　很多初做车载电器建模的工程师容易忽略引脚的伸出长度与截面尺寸，实际上这部分尺寸直接关联接插件的匹配性，如果引脚伸出长度偏短，会导致接插件插合后接触深度不足，车辆行驶振动时容易出现接触不良、回路断电的故障；如果引脚截面尺寸偏差过大，则会出现接插件插装困难或者插合后间隙过大、防水密封失效的问题。另外建模时还需要预留继电器本体与周边部件的安全间隙，因为继电器工作时线圈会产生一定的温升，需要与周边的线束、塑料件保持至少5mm的散热间隙，避免长期高温烘烤导致周边部件老化失效。

　　从实际选型应用的角度，这类80A SPDT继电器除了车载喇叭控制场景外，也可用于低压直流系统内其他大电流负载的通断控制，比如改装车辆的辅助电源回路、小型电动设备的直流开关回路等，建模时还原的完整外形与安装尺寸，能够帮助结构设计人员在设计初期就完成电器件的布置校核，避免后期开模或者实装阶段才发现安装空间不足、孔位不匹配的问题，减少设计迭代的时间成本。在做装配验证时，还需要注意继电器的插拔方向，模型中还原的外壳导向筋结构，能够直观体现接插件的插装方向，避免线束布置时出现接插件走线反向、弯折半径过小的问题。
