PCB板载直插铝电解电容器组件结构

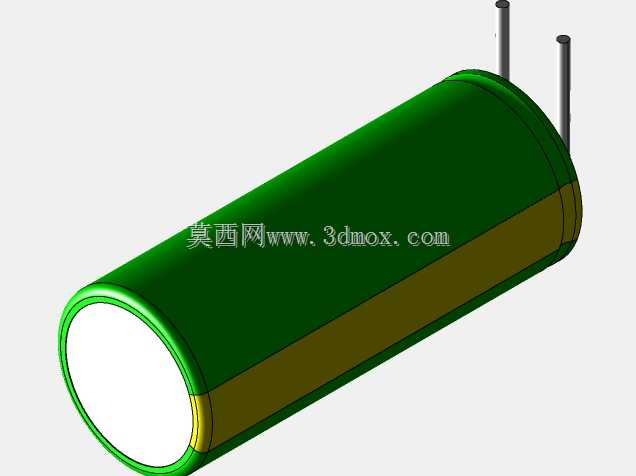

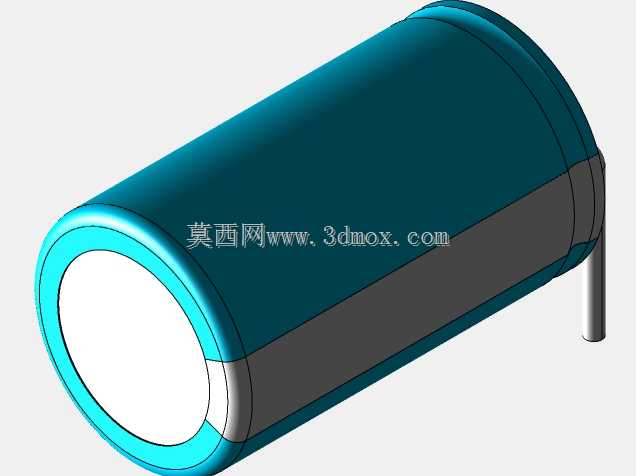

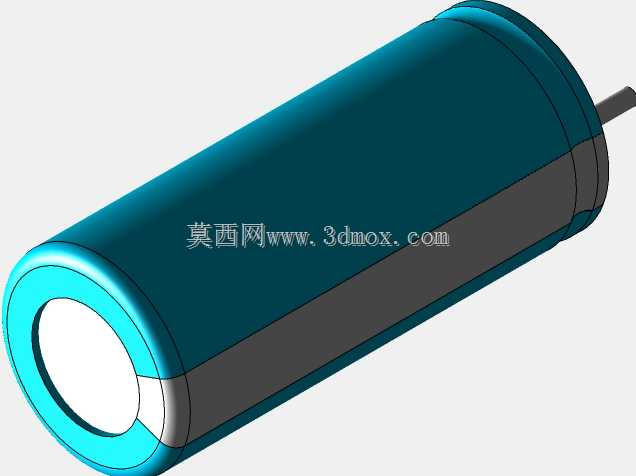

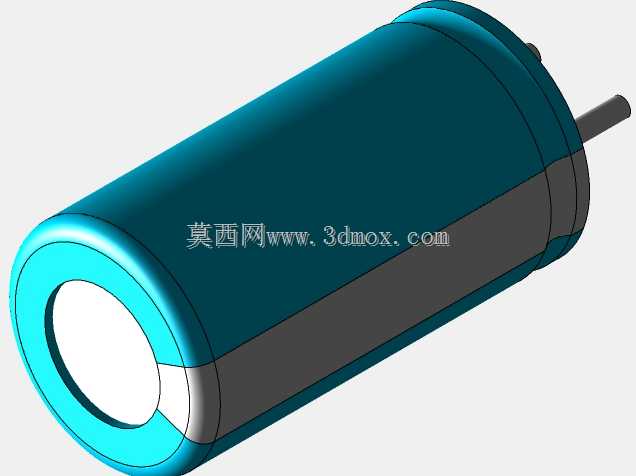

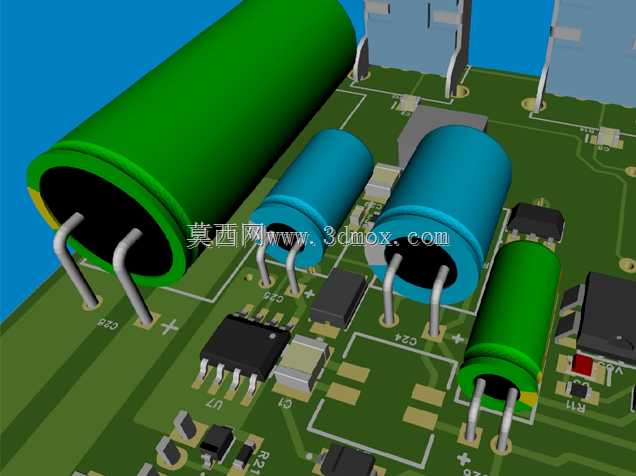

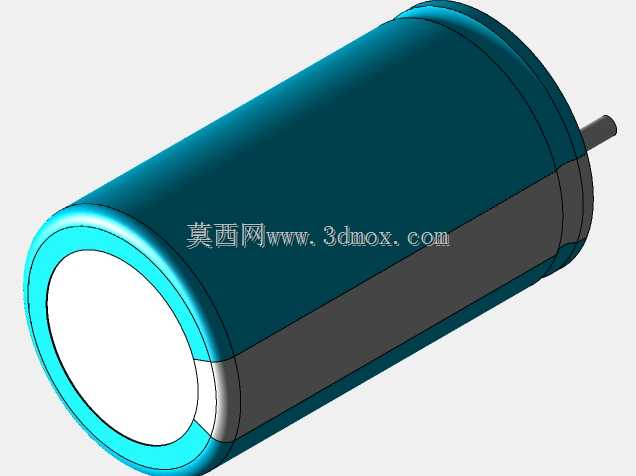

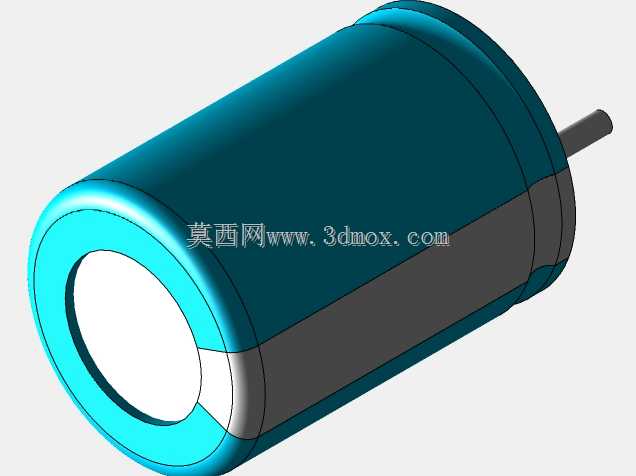

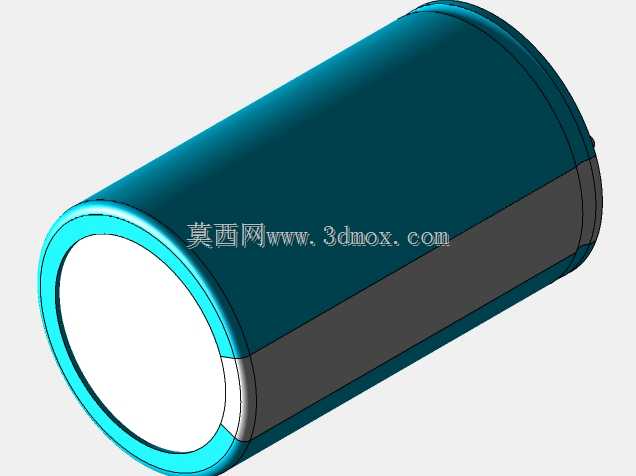

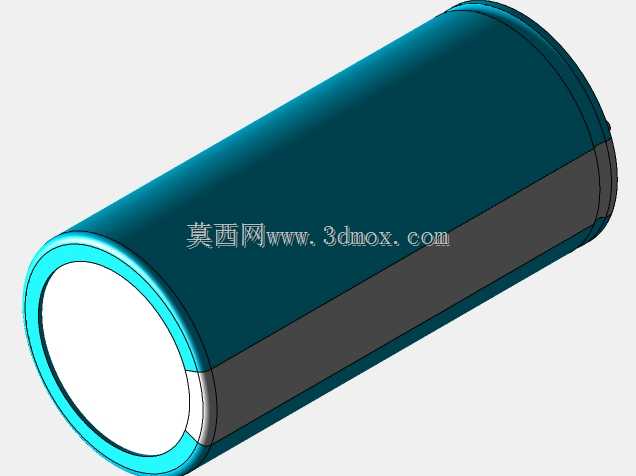

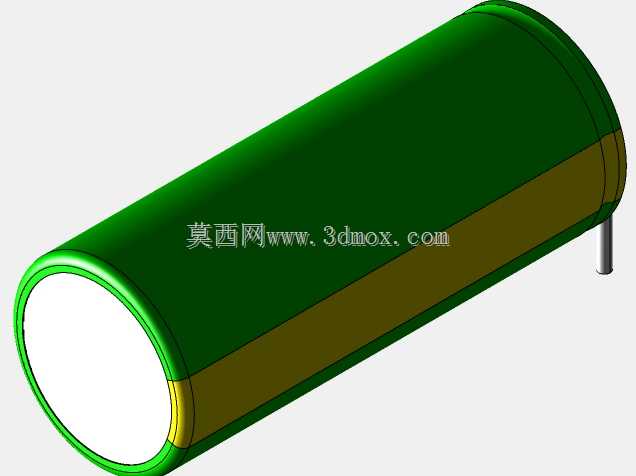

　　做结构设计时经常遇到的问题，就是忽略电解电容的本体直径与引脚成型角度，导致回流焊或者波峰焊工序中元件贴装偏移，或是装配外壳时电容顶端顶到壳体内壁，这套模型把不同规格的直插电解电容按照实际90度弯折引脚、垂直插装两种常见成型状态做了还原，同时还原了电容周边配套的贴片IC、电阻、贴片电容等板载元件的相对位置，能直接用于板卡空间校核、装配干涉检查的参考。从设计细节来看，模型还原了铝电解电容的典型结构：外层带极性标识的铝壳封装、端面的密封胶层、两根引出的镀锡铜引脚，引脚的弯折半径符合电子加工行业的引脚成型规范，不会出现引脚弯折应力过大导致根部断裂的设计缺陷。这套直插电解电容三维结构，还原了PCB板载场景下不同容值规格铝电解电容的实际装配状态，覆盖了消费电子、工业控制板卡、电源模块等多类电子设备的板级元件布局需求。在日常的板卡结构设计工作中，直插电解电容是电源回路、信号滤波环节最常用的被动元件之一，不同容量、耐压的电容对应不同的封装尺寸，引脚弯折角度、引脚跨距、本体高度都会直接影响PCB布局的空间占用，甚至干涉周边贴片元件、结构件的安装位置。

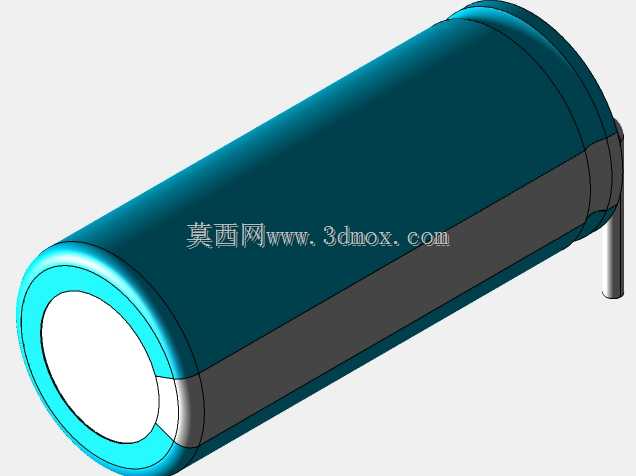

　　不同容值的电容本体做了差异化的尺寸区分，大容量电容对应更大的本体直径与高度，小容量信号滤波电容尺寸更小，本体的颜色区分也符合行业常规的色标习惯，方便布局时快速识别元件规格。在安装边界方面，模型里的电容引脚间距严格对应标准PCB焊盘间距，插装后引脚伸出PCB背面的长度符合波峰焊的工艺要求，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短造成焊接虚接。电容本体与周边贴片元件的安全间距也做了符合安规要求的预留，高压回路的电容与低压信号元件之间的爬电距离满足常规工控板卡的设计标准，做电源板布局时可以直接参考这套模型的元件间距参数，避免后期打样出现安规不过的问题。

　　很多刚入行的结构工程师做PCB布局时，往往只看元件的2D封装尺寸，忽略元件的实际3D高度与本体外形，导致打样后出现元件干涉、装配困难的问题，这类还原实际装配状态的元件模型，能在设计阶段就把空间冲突问题排查出来，减少打样迭代次数。另外模型里还原的双面布局场景，也对应了现在高密度板卡的设计趋势，正反面都布置电解电容时，需要注意正反面元件的高度差，避免插装时元件互相顶碰，这套模型里的元件位置关系刚好能给双面布局的空间预留做参考。

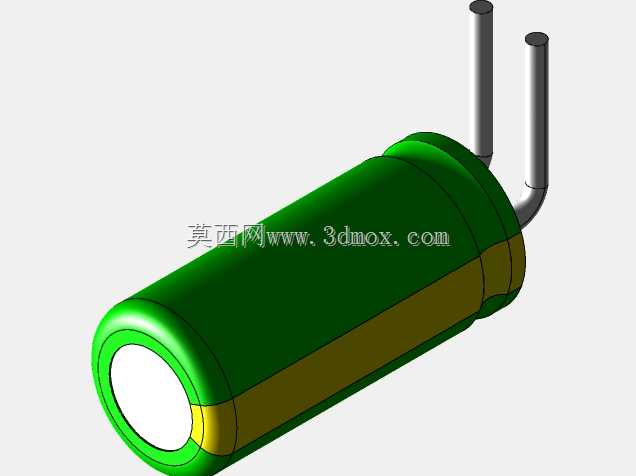

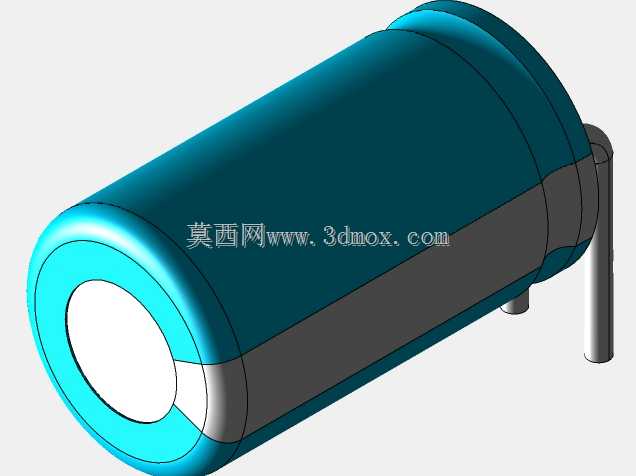

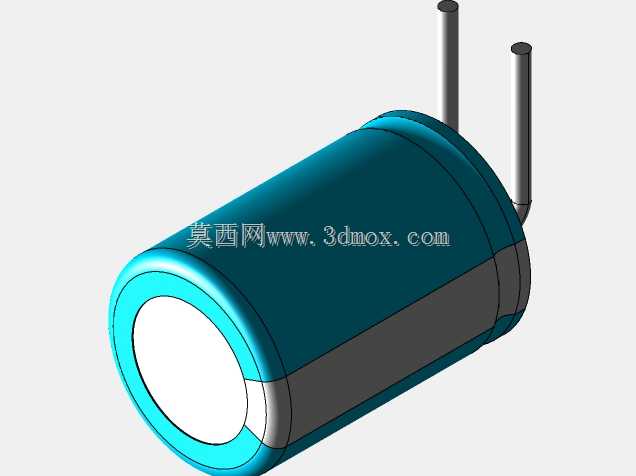

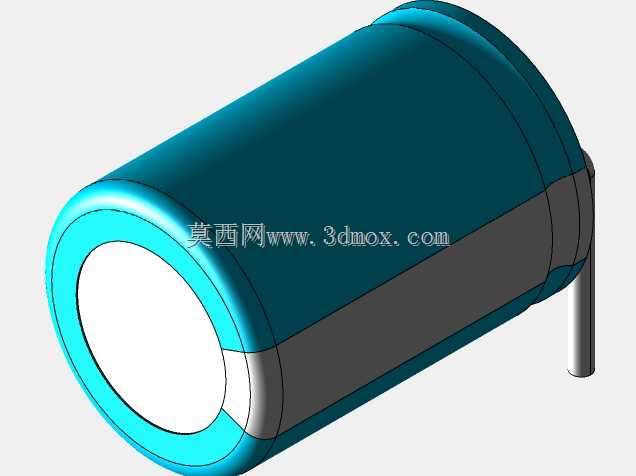

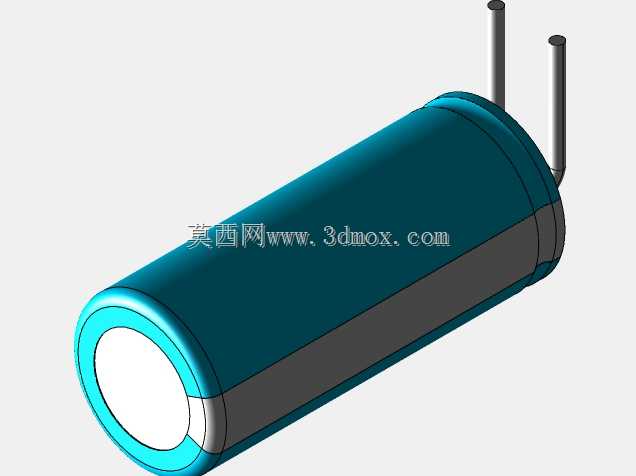

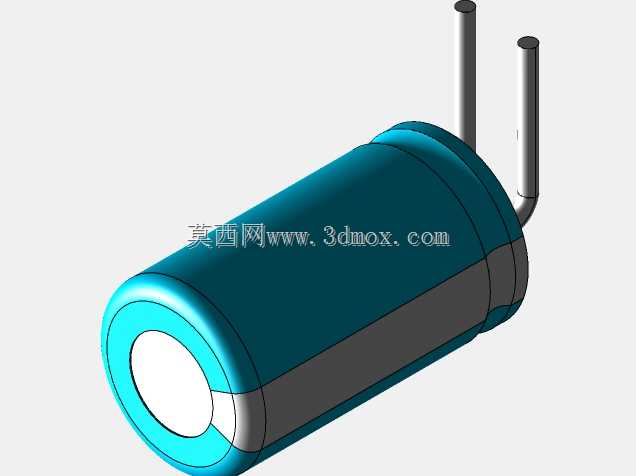

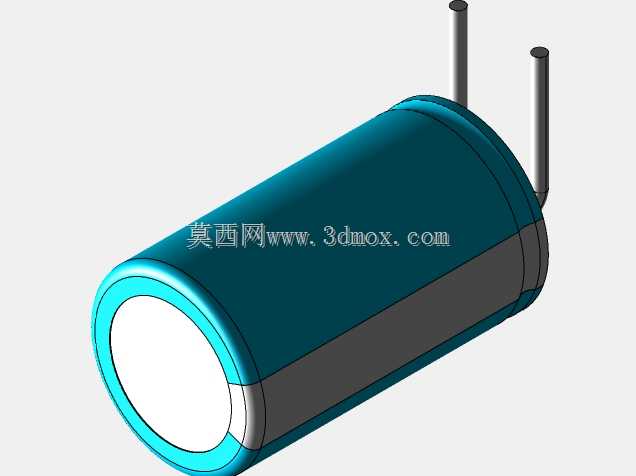

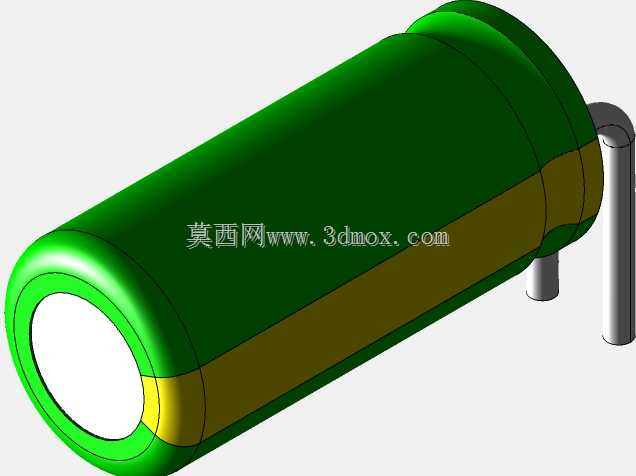

　　引脚的成型角度也覆盖了两种最常见的加工方式，垂直插装适合板上空间充足、对元件高度限制不严格的场景，90度弯折卧装适合板上高度受限、需要降低元件整体高度的薄型设备场景，比如适配器、小型电源模块的内部布局，经常会用到卧装电解电容来压缩整机厚度。在做整机结构的热设计时，电解电容的位置也很关键，电容要远离功率器件、散热片等发热源，避免长期高温工作导致电解液干涸、电容寿命缩短，模型里电容与周边贴片功率IC的位置预留，也符合热设计的间距要求，能给热仿真的元件布置提供准确的位置参考。
