液压隔膜计量给药泵三维结构设计

　　在水处理药剂投加、化工流程精准配料、制药行业药液定量输送这类对流量控制精度有严苛要求的场景里，液压隔膜式计量给药泵是核心执行单元，区别于普通离心泵靠叶轮离心力输送介质的逻辑，这类泵依靠隔膜往复形变改变腔室容积完成吸排动作，全程传动介质与输送物料被隔膜完全隔离，既不会出现传动端润滑油污染输送物料的问题，也能适配腐蚀性、易挥发、带微小颗粒的特殊药剂输送需求，不会像柱塞计量泵那样出现柱塞密封件快速磨损失效的问题。

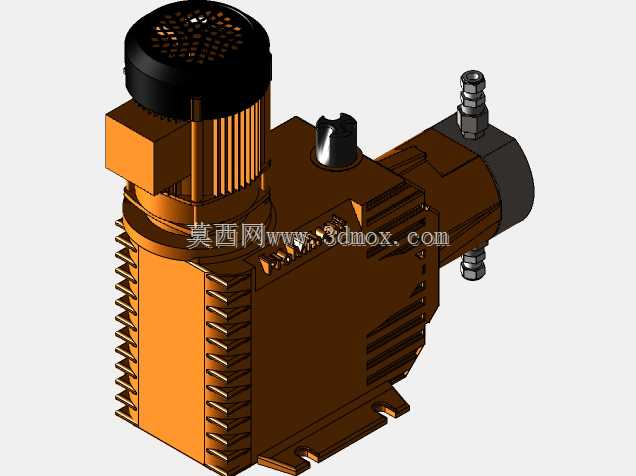

　　从三维结构的设计逻辑来看，这款泵的动力端采用立式集成电机布局，电机输出轴直接与偏心减速机构连接，省去了外置联轴器的冗余空间，电机外壳的散热鳍片沿轴向整周排布，在连续24小时运行的工况下，能依靠自然对流将绕组温升控制在绝缘等级允许范围内，不需要额外加装散热风扇，降低了运行噪音与故障点。传动端的偏心机构可以通过调节偏心距改变隔膜的往复行程，行程调节范围覆盖0到100%额定流量，调节过程中泵可以保持运行状态不需要停机，适配生产流程中动态调整加药量的需求，调节精度可以控制在±1%以内，满足多数工艺的配比精度要求。

　　液力端的结构设计充分考虑了现场安装与维护的便捷性，进出口采用外螺纹快接接头，接头位置布置在泵头的同一侧，现场配管时不需要绕接管路，直接对接工艺管线即可完成安装，泵头与传动端的连接采用螺栓快拆结构，更换隔膜或者检查单向阀时，只需要拆卸泵头周边的固定螺栓就能完成维护，不需要拆解整个动力端结构。隔膜本身采用复合层结构，接触物料侧为耐化学腐蚀的聚四氟乙烯层，背侧为高强度橡胶承力层，既保证了化学兼容性，也能承受往复运动带来的交变应力，正常工况下隔膜使用寿命可以达到8000小时以上。

　　安装边界方面，这款泵的底座采用一体式铸铁铸造结构，底座上预留了四个长条形安装孔，可以适配不同孔距的安装支架，安装时不需要额外加工转接板，直接通过螺栓固定在设备机架或者混凝土基础上即可，整体重心沿电机轴向垂直落在底座中心区域，满负荷运行时的振动幅值控制在0.1mm以内，不需要额外加装减震垫也能保持稳定运行。整机的横向尺寸控制在紧凑范围内，在加药间这类空间紧张的安装场景里，可以多台并排布置，相邻泵体之间预留100mm的维护间隙即可满足操作需求，不会占用过多的工艺安装空间。

　　从功能特性来看，这款泵自带行程锁止机构，调整好投加流量后可以锁死调节旋钮，避免现场人员误碰导致流量偏移，进出口内置的双单向阀采用硬质合金密封面，在输送含微小固体颗粒的药剂时，也能保持可靠的密封性能，不会出现回流导致的计量失准问题。泵体的散热结构除了电机端的鳍片，传动箱外壁也布置了辅助散热筋，在夏季高温环境下连续运行时，传动箱内的润滑油温度不会超过65摄氏度，保证润滑油的黏度稳定，避免因润滑失效导致的传动部件磨损。

　　在三维建模过程中，所有配合面的公差都按照实际加工要求进行了预留，比如隔膜与泵头的密封面平面度公差控制在0.02mm以内，保证装配后不会出现渗漏，偏心轴与轴承的配合采用基孔制过渡配合，既保证装配精度，也方便后期维护时拆卸更换部件。所有外部棱角都做了R2以上的倒角处理，避免安装维护时划伤操作人员，外露的调节旋钮做了防滑滚花设计，戴劳保手套操作时也能顺畅调节行程，不会出现打滑的问题。
