TRMX257型旋片式真空泵结构设计

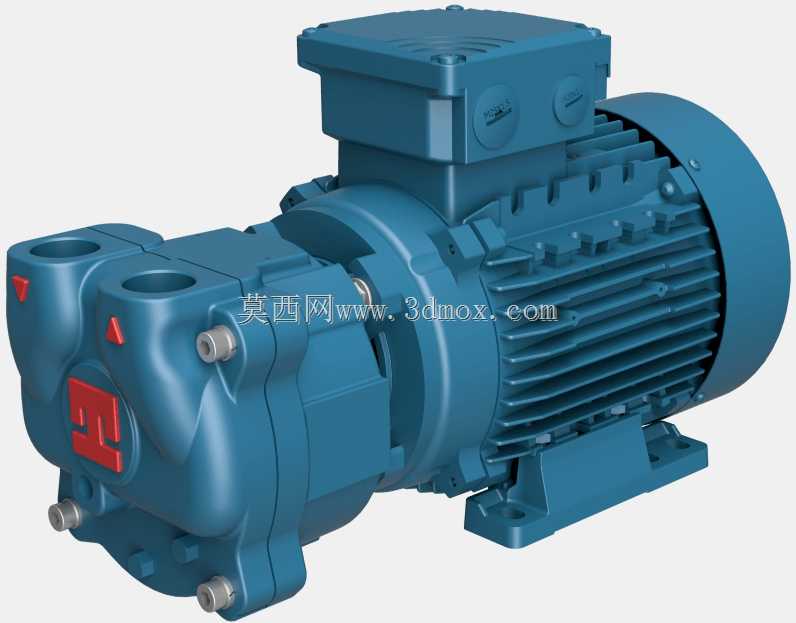

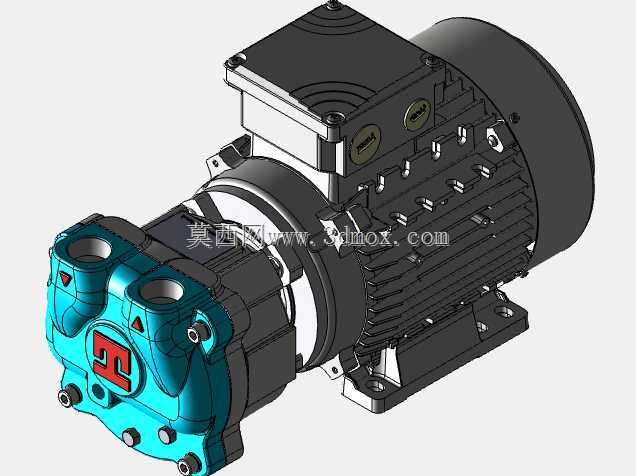

　　这款TRMX257真空泵的三维结构，完整还原了单级旋片式真空获取设备的全部装配细节，从前端泵头到后端驱动电机的衔接部分都做了精准的结构复刻，没有省略任何影响安装与功能实现的结构特征。在实际工业场景中，这类泵常被用在食品包装的真空封装工位、电子元器件的真空吸附搬运、实验室真空干燥装置、小型注塑机的模具抽真空排气环节，也可作为中小型真空系统的前级泵使用，适配需要稳定粗真空度的连续作业工况。从功能结构来看，前端青蓝色的泵头部分是真空发生的核心腔体，进出油口、气路接口的位置都做了符合流体走向的布局，泵头表面的加强筋结构并非装饰性设计，而是为了平衡腔体在负压工况下的形变应力，避免长期运行后腔体变形导致旋片与腔壁间隙变大、真空度衰减的问题。泵头端面上的红色标识区域是油位观察与注油位的基准标记，现场运维人员可以直接通过该标记判断泵腔内润滑油的存量是否在合理区间，不需要额外拆解部件检查。中间的连接段是电机轴与泵转子的联轴器安装位，这里的同轴度公差是整个设备装配的核心控制项，建模时保留了连接法兰的定位销孔、螺栓过孔的精确位置，能够直接导出工程图用于装配公差校验。后端的驱动电机采用标准工业风冷电机结构，外壳的散热鳍片走向顺着电机运行时的风叶气流方向设计，接线盒的位置设置在电机顶部偏侧的位置，既方便现场布线，又能避免泵头渗漏的油液顺着机壳流到接线端子处引发安全隐患。

　　安装底座的设计兼顾了不同工况的安装需求，底座上的长条形安装孔可以适配一定范围内的安装孔距偏差，不需要现场二次打孔就能完成设备固定，底座与泵体、电机的连接位置都做了加强筋过渡，能够抵消泵运行时的振动，避免长期运行后连接螺栓松动。从设计思路上看，这款泵的结构没有采用集成化的一体式壳体，而是将泵头、连接段、电机做成独立可拆分的模块，任何一个模块出现故障都可以单独拆解更换，不需要整体报废设备，大幅降低了后期运维的成本。比如泵头内的旋片属于易损件，达到使用寿命后只需要拆开泵头端盖就能完成更换，不需要拆解电机部分，现场维修的耗时能控制在半小时以内。

　　外形尺寸方面，这款泵属于中小型单级真空泵，整体长度控制在适配小型设备安装的区间，安装底座的宽度预留了足够的扳手操作空间，接线盒的顶部高度不会超出常规小型设备的安装仓内部净高，进出气口的接口朝向正前方，现场接气管时不需要额外转弯接头，减少气路泄漏的风险。建模时对所有密封面的位置都做了清晰的结构区分，泵头端盖、连接法兰处的密封槽位置都有明确的结构体现，结构工程师可以直接基于这个模型做密封件的选型匹配，不需要重新测绘密封槽的尺寸。另外，泵头部分的流道走向做了平滑过渡设计，没有直角拐角，能够减少气路阻力，提升抽气效率，同时避免润滑油在流道拐角处堆积碳化，延长泵油的更换周期。

　　电机尾部的风罩结构也做了完整还原，风罩上的通风孔开孔率经过匹配，既能保证足够的通风量带走电机运行的热量，又能防止较大的杂物进入风叶内部打坏风叶。在做设备选型配套时，这个模型可以直接导入到整机装配体中做干涉检查，确认泵体与周边其他部件的安全间隙，比如和设备机架、电控元件、管路的距离是否满足安装与运维的操作空间要求，不需要等实物到场再做尺寸核对，能大幅缩短设备开发的周期。对于三维建模从业者来说，这个模型的结构拆分逻辑也很有参考价值，不同功能模块的分界面设置在受力最小、最方便拆解的位置，符合工业设备的模块化设计原则，螺栓、定位销等标准件的排布也遵循了等距、对称的设计规范，没有出现受力不均的排布问题。
