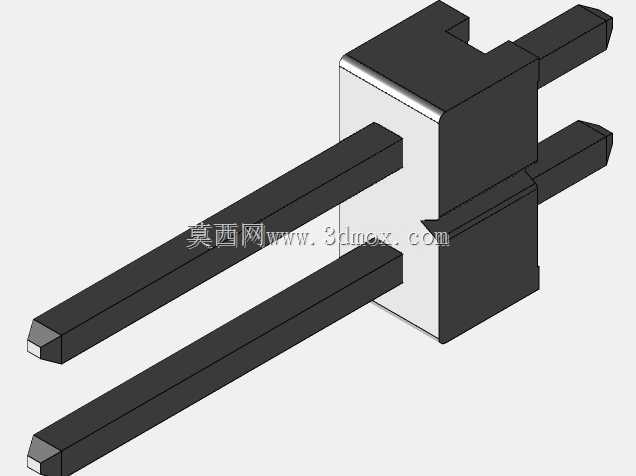

2.54mm螺距单排两针直插连接器标头

　　从结构上看，塑胶基座采用方块式限位设计，两侧的凸台结构并非多余造型，而是在插合配套母座时起到导向防呆作用，避免操作人员在装配时反插损坏针体，同时基座的厚度刚好匹配常规1.6mm厚度PCB的焊接高度，针体伸出塑胶基座的焊接端长度控制在标准波峰焊吃锡深度范围内，过炉时不会出现针体歪斜、锡量过多连焊的问题。针体部分采用方形截面设计，相比圆形插针，方形针在与母座弹片接触时能形成更大的接触面积，降低接触电阻，在通过小电流时的温升表现更稳定，针体端部做了倒角处理，既方便插入母座时的导向，也能避免尖锐针脚在装配过程中划伤操作人员或者刺破线材绝缘层。在低压电源类电路的板间连接场景里，这类单排两针的直插排针是极为常用的互联部件，尤其在小功率电源变压器的副边输出接线、控制信号引出环节，几乎是成本与可靠性平衡下的首选方案。不同于多pin高密度排针的设计逻辑，这款两针结构的排针从一开始就瞄准了小电流、低引脚数的连接需求，不需要考虑多pin之间的信号串扰、对位公差累积问题，设计重心完全放在插合可靠性、焊接牢固度以及批量生产的一致性上。

　　2.54mm的标准螺距是行业沿用多年的通用尺寸，这个间距刚好适配通用PCB的孔位设计规则，不需要为这类接插件单独调整走线间距，焊盘尺寸可以直接套用标准库参数，大幅降低PCB设计阶段的工作量。针体总有效长度14.5mm的设计，兼顾了板对板叠层连接时的间隙需求，既可以用于两块PCB平行直插的场景，也可以在针体上套绝缘套管后跨接不同高度的电路模块，塑胶基座的高度刚好能在焊接后挡住焊盘位置的锡尖，避免锡点过高与上层板的金属部分发生短路。

　　实际应用中，这类排针除了电源变压器的输出端连接，还广泛用于小型家电控制板的信号引出、传感器模块的外接接线、低压直流设备的电源输入接口，在不需要频繁插拔的永久连接场景里，相比接线端子成本更低，焊接后的结构强度更高，抗振动性能更好。设计这类排针的三维模型时，首先要确认针体的截面公差，方形针的对边尺寸公差需要控制在±0.02mm范围内，才能保证与标准母座的插拔力处于合理区间，过松会导致接触不良，过紧则会造成插拔困难甚至损坏母座弹片；塑胶基座的针孔位置度公差需要严格控制，两针的中心距偏差不能超过0.05mm，否则插装到PCB上时会出现针脚无法对准焊盘孔的问题，批量生产时会大幅提高返修率。针体与塑胶基座的固定采用压接工艺，模型里预留的压接棱位置需要与塑胶基座的卡槽完全匹配，保证压接后针体的抗拉拔力达到行业标准，不会在插拔过程中出现针体被从基座里带出的情况。从安装边界来看，塑胶基座的外形尺寸决定了PCB上需要预留的安装空间，基座周围3mm范围内不能布置过高的元器件，否则会影响母座的插合操作，针体伸出焊接面的长度不能超过3mm，避免过波峰焊时针脚顶到炉道的传送带。

　　不同于高密度排针需要考虑的阻抗匹配、信号完整性问题，这款两针排针的设计更偏向实用性，所有结构细节都围绕低压小电流场景下的可靠连接展开，没有多余的复杂结构，模具开模成本低，适合大批量生产，在消费电子、小型工业控制设备、电源适配器这类产量大、成本敏感度高的产品里，是性价比极高的互联方案。建模过程中需要注意塑胶基座的拔模角度设置，外壁拔模角度控制在1°左右，既方便注塑脱模，也不会影响基座的安装尺寸精度，针体端部的倒角角度采用45°，倒角长度0.3mm，这个尺寸既能保证导向效果，也不会因为倒角过大导致针体与母座弹片的接触长度不足。另外，塑胶基座上的定位凸台尺寸需要与配套母座的导向槽完全匹配，凸台的高度1.2mm，单边间隙0.1mm，插合时既能起到防呆作用，也不会因为加工误差导致插合卡滞。在实际选型过程中，结构工程师只需要确认电路的载流量需求，这款2.54mm间距的方形排针单pin载流量可以达到3A，完全满足小功率电源变压器的输出电流需求，不需要额外选用更大间距的接插件，能有效节省PCB的板上空间。
