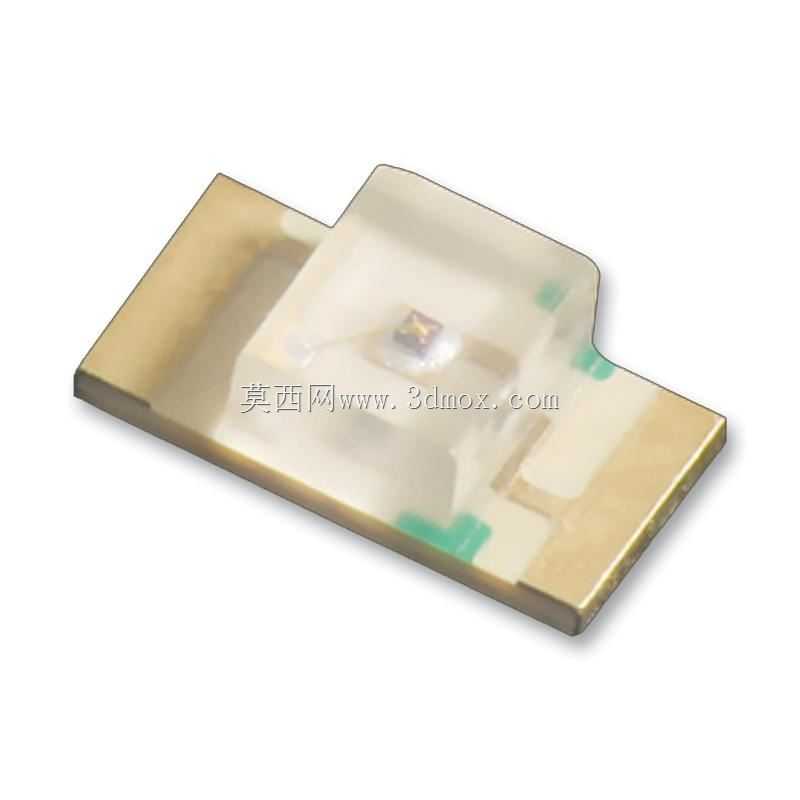

在消费电子、工业控制板卡、小型智能终端的PCB布局场景中,板上空间的冗余度往往被压缩到极致,尤其是带状态指示功能的板卡,既要保证LED发光面的可视角度满足装配后的观测需求,又要规避周边贴片元件的高度干涉,反装结构的SMD贴片LED正是适配这类紧凑布局需求的器件。这款3.2×1.6mm规格的反装贴片LED,核心设计逻辑围绕SMT回流焊工艺适配、板上安装空间压缩、发光方向匹配三个核心工程需求展开,区别于常规正装贴片LED的引脚排布与芯片贴装方向,反装结构将发光芯片的出光方向做了反向适配,能够在PCB板边缘、壳体开窗位置贴近安装面布置,不需要额外垫高或者倾斜焊接,就能让发光面正对设备外壳的指示窗位置,减少光线在壳体内部的漫反射损耗,提升状态指示的辨识度。
从安装边界来看,器件整体封装尺寸严格控制在3.2mm长度、1.6mm宽度的矩形范围内,封装本体的高度经过优化,不会超出常规0805封装元件的高度阈值,在做PCB布局的时候,可以紧贴板边的接插件、屏蔽罩边缘布置,不需要预留额外的避让空间,焊盘设计采用标准SMD两端焊盘结构,匹配通用SMT产线的钢网开孔规范,不需要定制特殊钢网就能完成批量焊接,焊接后的焊点强度能够满足常规消费电子、工业设备的振动测试要求,不会出现运输或者使用过程中掉件的问题。从功能特性层面,反装结构的设计让LED的出光路径更贴近PCB板面,当设备外壳的指示窗开设在壳体侧壁或者靠近板面的位置时,不需要在壳体内部做额外的导光结构,光线可以直接透过指示窗向外传递,省去了导光柱的设计与装配环节,能够降低整机的物料成本与装配工序,同时这种结构的LED引脚焊接后,封装本体与PCB板面的贴合度更高,回流焊过程中的元件偏移风险更低,SMT产线的贴片良率相比特殊结构指示器件有明显提升。在实际选型应用中,这类反装贴片LED常被用在小型电源模块的状态指示、网络接口的链路状态提示、便携设备的电源提示、小型传感器模块的工作状态指示场景,尤其是在板上空间极度紧张的高密度PCB设计中,比如厚度不足10mm的薄型电源适配器、小型嵌入式通讯模块、贴片式变压器周边的状态指示位,常规正装LED的出光方向无法正对侧方开窗,而直插LED又会占用过多板上垂直空间,反装SMD LED刚好填补了这类场景的选型空白。

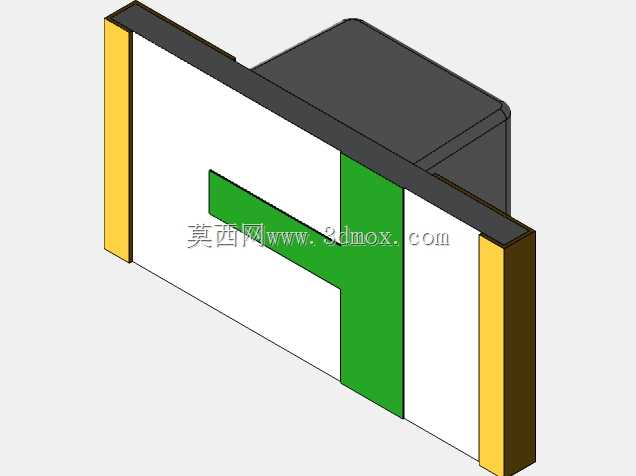

做三维建模的时候,需要重点关注封装本体的尺寸公差、焊盘的位置度、发光面的边界位置,尤其是在做整机装配干涉检查的时候,要确认发光面与壳体开窗的对位精度,避免出现装配后发光面被壳体遮挡、光线漏出不均匀的问题,同时焊盘的尺寸设计要匹配IPC-SM-782表面贴装设计标准,保证焊接后的焊缝强度满足可靠性要求,封装本体的边角做了微小的倒角处理,避免SMT贴片过程中吸嘴取件时出现打滑、偏位的问题,引脚的金属镀层厚度与材质适配无铅回流焊的温度曲线,不会出现高温下镀层脱落、焊接虚焊的问题。
在结构设计层面,封装主体采用耐高温的工程塑料注塑成型,能够承受回流焊过程中的最高温冲击,不会出现封装变形、透光面雾化的问题,内部的芯片绑定区域做了精准的定位设计,保证每一批次的器件发光中心位置偏差控制在极小范围内,在自动化装配的时候不需要额外做视觉对位补偿,就能保证发光面与壳体开窗的对位精度。对于结构工程师而言,在选用这类器件做整机设计的时候,除了确认器件本身的三维尺寸边界,还要考虑焊接过程中焊锡爬升的高度预留,避免焊锡溢出后接触周边的金属结构件造成短路,同时在发光面对应的壳体位置,开窗的尺寸要略大于发光面的有效区域,避免装配公差导致的光线遮挡,在做PCB布局的时候,器件的焊盘周边要预留0.3mm以上的阻焊隔离区域,避免与周边走线、焊盘出现连锡风险。
