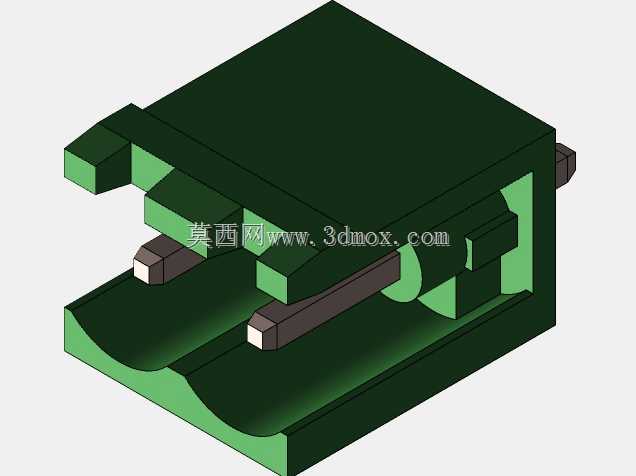

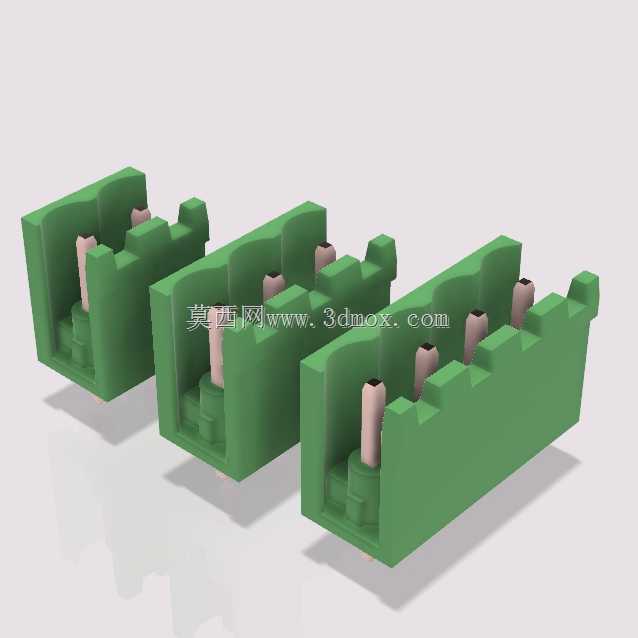

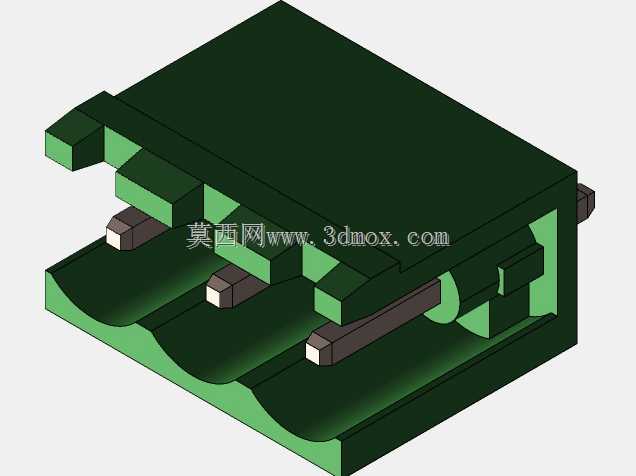

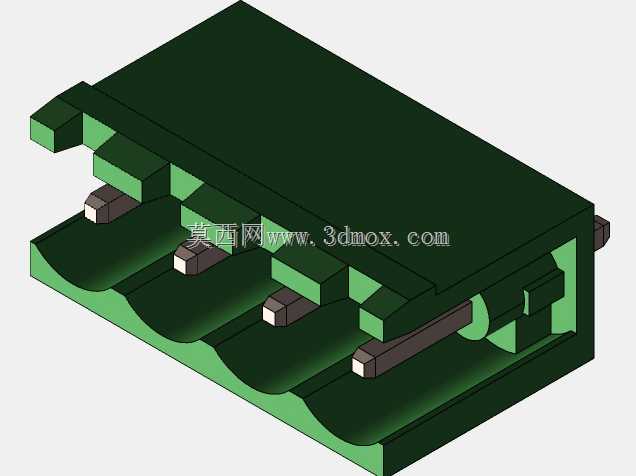

在电源类PCB板级电路的连接设计中,接线端子的选型与结构合理性直接决定了生产装配效率、后期维护便捷性以及大电流工况下的连接可靠性,这款5EDHV系列终端接线端子,就是针对2500VA容量等级电源变压器配套PCB连接场景开发的专用接插组件。从实际应用场景来看,这类端子主要用在电源变压器次级输出端与PCB控制板的硬连接环节,替代传统的飞线焊接、螺钉压接散线的连接方式,在工业控制电源、小型配电模块、嵌入式供电单元的板级装配中,能够大幅减少人工接线的出错概率,同时提升连接点的抗振动能力,避免设备运输、长期运行过程中接线松脱导致的供电故障。
从功能特性上看,这款端子采用多极并排的绝缘基座设计,基座选用耐温阻燃的绿色工程塑料注塑成型,能够满足PCB波峰焊、回流焊过程中的高温耐受要求,不会出现焊接过程中基座变形、引脚移位的问题。每个接线位内部设置独立的金属导电插芯,插芯采用铜合金基材镀锡处理,既保证了导电性能,降低接触电阻带来的发热损耗,也能避免长期使用过程中铜材氧化导致的接触不良。端子的接线端采用压线式结构,导线插入后通过顶部的压线结构即可完成紧固,不需要额外焊锡,单极可承载的电流规格匹配2500VA变压器低压侧的输出电流上限,多极并排的结构可以同时实现多路不同电压回路的连接,相邻极之间通过绝缘基座的隔栏做物理隔离,爬电距离满足低压电器的安全规范要求,避免极间飞弧短路。
在设计思路上,这款端子的结构完全围绕PCB自动化装配的需求做优化,底部的定位插脚与PCB上的安装孔位精准匹配,插脚长度刚好穿过PCB板厚,过波峰焊时能够自动完成焊盘上锡,不需要人工补焊。端子的外形轮廓做了防呆设计,侧边的定位凸台可以避免装配时插反方向,每个接线位的顶部做了导向倒角,导线插入时能够顺利对准内部的压线腔,不会出现导线顶在绝缘壁上的假接问题。考虑到终端块的使用场景是整排端子的末端位置,这款端子的外侧做了封闭的绝缘挡墙,不需要额外加装端盖,就能避免末端接线位裸露带来的触电、短路风险,减少装配时的零件数量。
从安装边界尺寸来看,这款端子的极间距按照行业通用的5mm间距规格设计,相邻接线位中心距保持一致,能够和同系列的中间位端子无缝拼接,根据实际需要的回路数量自由组合极数。端子整体高度控制在PCB板上方12mm以内,不会占用过多的板上垂直空间,适配外壳内部空间紧凑的电源模块装配需求。底部焊脚的伸出长度为1.5mm,刚好满足1.6mm标准厚度PCB的焊接要求,焊脚宽度与PCB焊盘宽度匹配,焊接后焊锡能够均匀包裹焊脚,形成可靠的焊点强度,能够承受至少50N的轴向拉力不会松脱。端子的整体宽度根据极数做对应匹配,这款三极结构的终端块总宽度适配三个接线位的安装空间,侧边的拼接槽和同系列端子的拼接凸台尺寸公差控制在0.1mm以内,拼接后不会出现明显缝隙,整体排列整齐,不会因为拼接公差累积导致安装孔位错位。
在实际选型使用中,这类端子需要匹配对应线径的多股铜芯导线,压线时需要将导线端部的绝缘层剥除合适长度,保证铜芯完全插入压线腔,不会有铜丝外露在端子外部。安装时需要先将端子的定位插脚对准PCB上的对应孔位,垂直压入到位后再过焊接工序,避免斜插导致焊脚变形、焊接后端子歪斜。相比传统的螺钉式接线端子,这款端子的压线结构操作更快捷,不需要螺丝刀逐个拧紧螺钉,能够提升批量装配的效率,同时长期使用过程中不会因为温度循环导致螺钉松动,连接可靠性更稳定,适合在大批量生产的工业电源产品中使用。
