1/8英寸WicValve电磁阀螺线管结构

　　在小型气动回路、低压流体通断控制场景里，这类1/8英寸通径的电磁阀是非常常见的执行控制元件，常被用在小型自动化设备的气路切换、小型水处理装置的水路通断、实验台流体管路控制、小型液压站的低压回路控制中，承担接收电信号后切换管路通断状态的核心作用，相比手动阀件，它可以配合电控系统实现远程自动控制，不需要人工手动操作，能大幅提升设备的自动化运行程度。

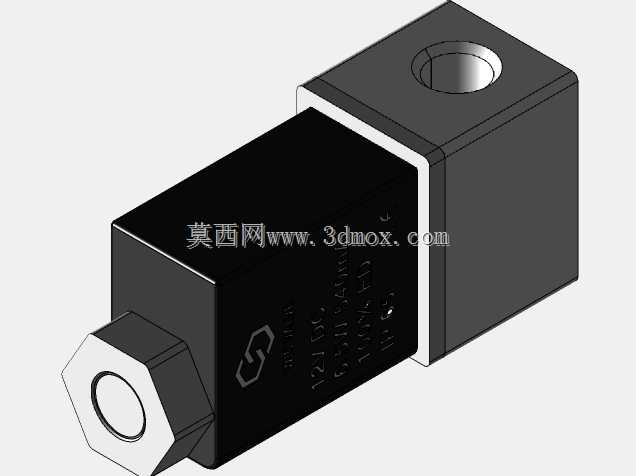

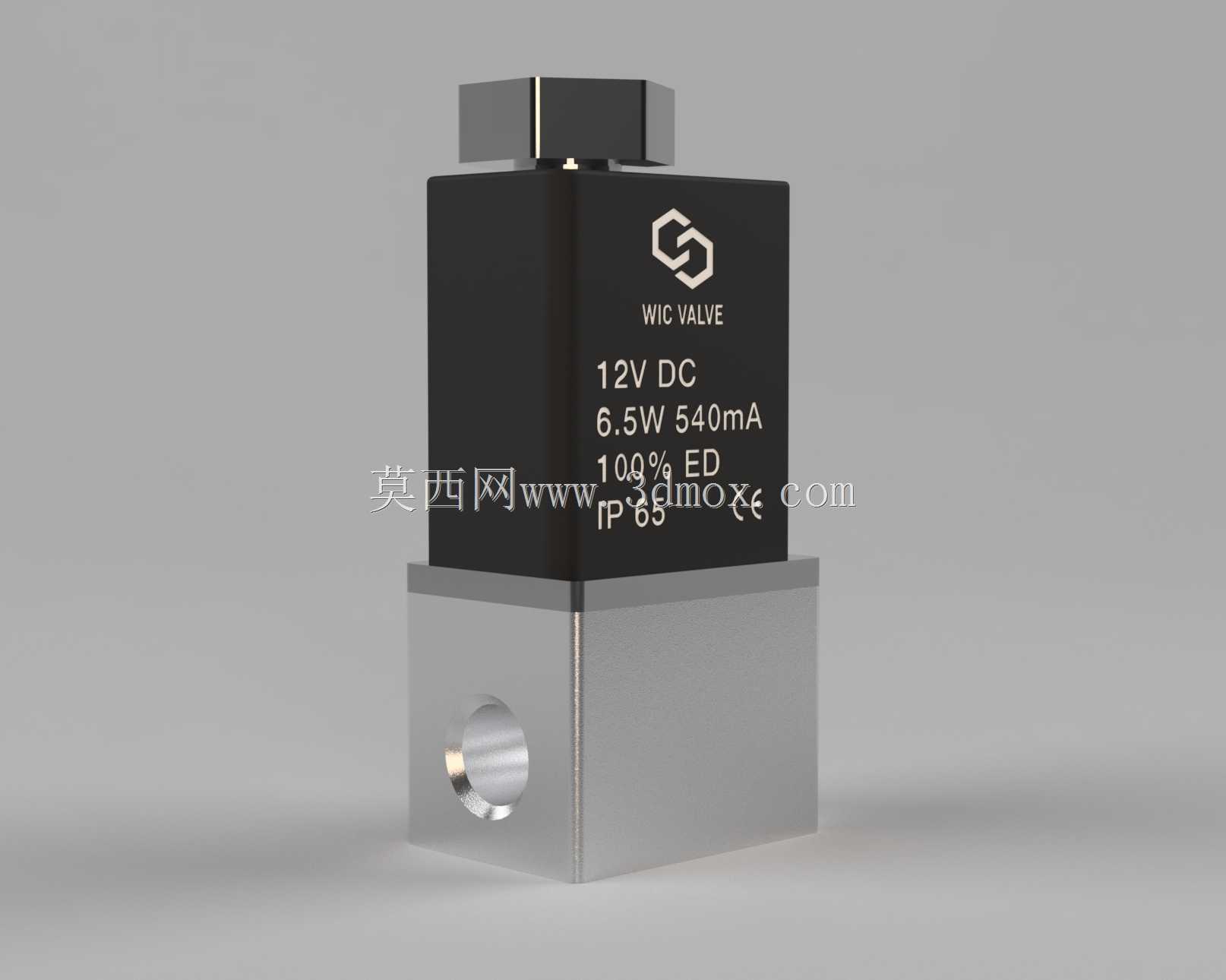

　　从结构设计来看，这款阀件采用上下分体式的布局，下部是金属材质的阀座主体，上部是电磁驱动的螺线管组件，阀座部分采用方形金属块加工而成，两个流体接口设置在阀座的侧面对应位置，通径为1/8英寸，适配常规的小通径管路连接需求，安装时可以直接通过侧面的接口对接管路，也可以根据安装场景选择板式安装或者管式安装的方式，方形的阀座结构在安装时更容易定位，不会像圆形阀件那样出现安装后转动错位的问题，固定时的稳定性更好。上部的螺线管部分采用方形塑封外壳，把电磁线圈完全密封在外壳内部，外壳上标注了线圈的工作参数，12V直流供电，额定功率6.5W，工作电流540mA，负载持续率100%，防护等级达到IP65，意味着它可以在有少量溅水、粉尘的工业现场环境下正常工作，不需要额外加装防护外罩，塑封的外壳也能避免线圈受潮、被粉尘污染，延长线圈的实际使用寿命。

　　设计这款三维模型的时候，首先要明确阀件的安装边界尺寸，下部阀座的方形轮廓尺寸要和实际产品一致，侧面接口的中心高度、接口螺纹的规格要符合1/8英寸管螺纹的标准尺寸，避免建模完成后对接管路时出现位置错位、螺纹不匹配的问题。上部螺线管组件的外形尺寸要和下部阀座匹配，顶部的接线部分的凸起结构要还原到位，因为实际接线时这个位置是用来固定接线端子或者引线护套的，如果建模时遗漏这个结构，后续做设备整体布线设计的时候就会出现干涉问题。螺线管和阀座连接的位置要做贴合面的处理，还原实际产品中两者通过紧固件连接的结构特征，虽然是粗略的CAD模型，但关键的安装配合面、接口位置的尺寸不能出现偏差，否则模型就失去了选型参考、布局设计的实际意义。

　　从功能特性来说，这类直动式的电磁阀螺线管，工作原理是给线圈通电后产生电磁吸力，带动阀座内部的阀芯移动，从而切换管路的通断状态，断电后依靠内部的弹簧复位，让阀芯回到初始位置，切断或者接通管路。1/8英寸的通径适合小流量的流体控制场景，比如小型气缸的动作控制、小型喷嘴的供水供气控制、分析仪器的流体通路切换，这类场景不需要大流量的流体通过，小通径的阀件响应速度更快，线圈的功耗也更低，适合长时间连续工作的工况。在做设备整体布局设计的时候，要注意给阀件上部的螺线管部分留出足够的接线空间，顶部的接线位置不能被其他结构件遮挡，否则后期接线、维护的时候会非常不方便，同时阀座侧面的管路接口也要留出足够的操作空间，方便安装接头和管路。另外要注意，这类电磁阀的安装方向虽然没有严格的限制，但如果是控制液体介质的时候，尽量让阀件水平安装，避免介质中的杂质沉积在阀芯位置，导致阀芯卡滞，影响阀件的正常工作。

　　建模过程中对于外观细节的处理，要还原外壳上的标识位置、表面的质感区分，下部金属阀座是金属切削加工的表面，上部螺线管外壳是塑封的哑光表面，两种材质的质感差异要在模型中有所体现，方便后续做渲染的时候能快速区分不同部件。虽然是粗略模型，但关键的结构特征不能省略，比如阀座侧面接口的内孔结构、上部螺线管的棱角倒角、顶部接线部分的凸台结构，这些都是实际产品中存在的结构，建模时还原这些特征，能让模型在用于设备装配演示、方案展示的时候更贴近真实产品的状态，不会出现和实物差异过大的问题。对于结构设计人员来说，这类标准阀件的模型不需要做完全的内部细节拆解，只要外部安装尺寸、接口位置、整体轮廓准确，就可以满足设备布局设计、干涉检查的使用需求，毕竟这类阀件属于标准外购件，设计时只需要预留安装位置和接口，不需要加工生产阀件本身，所以模型的重点在于外部安装边界的准确性，而不是内部阀芯、弹簧等细节的完全复刻。
