KMC变风量末端气流控制装置结构

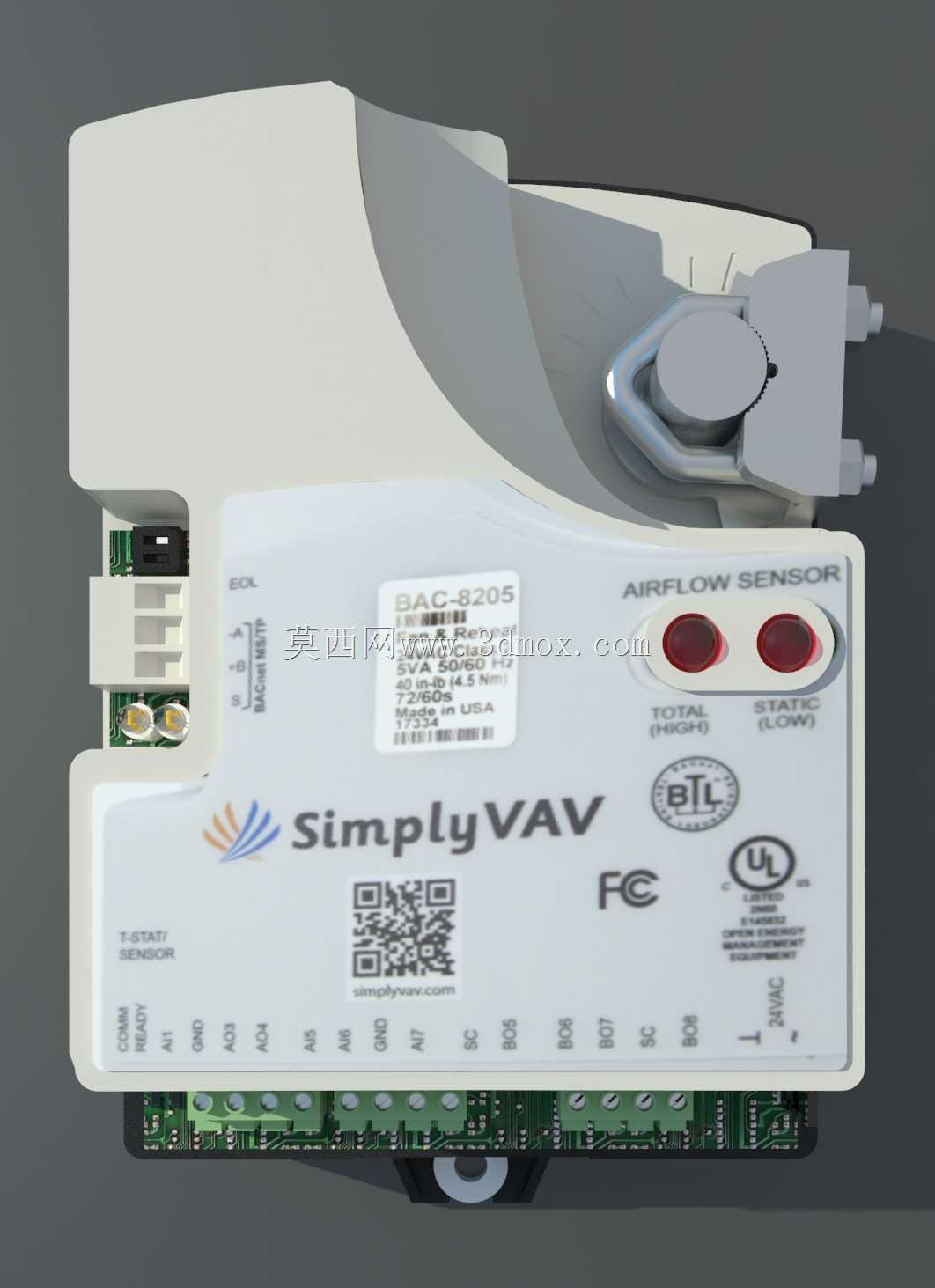

　　在商用楼宇的暖通空调系统里，变风量末端的控制精度直接决定整个空调系统的能耗水平与区域温控效果，这款KMC SimplyVAV控制器是专门配套单风道变风量末端开发的一体化控制单元，不需要额外搭配独立的气流传感模块，就能完成末端风量的闭环调节。从结构设计来看，整个控制单元采用上下分层的布局，上层是气流检测与信号处理的核心腔体，直接对接末端风道的取压接口，通过内置的差压检测元件实时采集风道内的静压与总压参数，换算得到实时送风量，不需要在风道额外开孔安装独立传感器，大幅减少现场安装的开孔作业量。

　　下层是接线与执行器驱动模块，预留了标准的端子排接口，可直接对接风阀执行器、室温传感器、 occupancy传感器等外围设备，接线端子采用防呆设计，不同功能的端子间距符合低压电控的安全间距要求，避免现场接线时出现短接风险。设备的外壳采用阻燃ABS材质，表面做了哑光处理，正面预留了两个状态指示灯，分别对应风量高低阈值报警与设备运行状态，现场调试人员不需要外接调试工具，就能通过指示灯快速判断设备的运行状态。外壳上的标识区域直接印刷了接线定义、认证标识与二维码，现场维护人员扫描二维码就能调取对应的接线图与参数说明，不需要随身携带纸质手册。

　　从安装边界来看，这款控制器的外形适配主流变风量末端的箱体安装位，侧边的固定卡扣可直接卡在末端箱体的预冲孔位上，不需要额外打孔安装固定螺丝，安装时的水平偏差允许范围在±5度以内，不会影响气流检测的精度。设备的接线侧预留了足够的走线空间，线缆弯曲半径满足低压控制线的布线要求，不会出现线缆过度弯折导致的线芯断裂问题。在功能设计上，这款控制器内置了标准的VAV控制逻辑，支持压力无关型控制模式，即使系统主风道的静压出现波动，也能快速调整风阀开度，维持区域送风量的稳定，同时支持联网接入楼宇自控系统，可通过总线上传实时风量、风阀开度、区域温度等参数，也能接收上位机下发的温度设定值与运行模式指令。

　　设备的气流检测腔体做了流道优化设计，内部的导流结构可以降低风道内紊流对检测精度的影响，即使在风速较低的工况下，也能获得稳定的风量检测数据，避免小风量工况下出现风阀振荡的问题。从结构细节来看，控制器的电路板做了三防涂层处理，适配暖通设备内部的高湿、多尘的运行环境，电路板上的接口元件都采用工业级元器件，可在0-50摄氏度的环境温度范围内稳定运行，满足商用楼宇吊顶内的安装环境要求。设备正面的手动操作按钮隐藏在外壳盖板下方，只有调试时才需要打开盖板操作，避免日常运行时出现误触的问题，盖板和底座之间采用卡扣加密封胶条的连接方式，可阻挡吊顶内的灰尘进入设备内部，延长设备的使用寿命。在实际项目应用中，这款控制器可直接配套不同尺寸的单风道变风量末端，不需要针对不同尺寸的末端重新编写控制程序，只需要通过调试工具设置对应的风量量程参数，就能完成设备调试，大幅缩短现场调试的周期。设备的风阀执行器驱动接口支持标准的0-10V控制信号，可适配市面上主流的风阀执行器，不需要额外配置信号转换模块，降低项目的配套成本。
