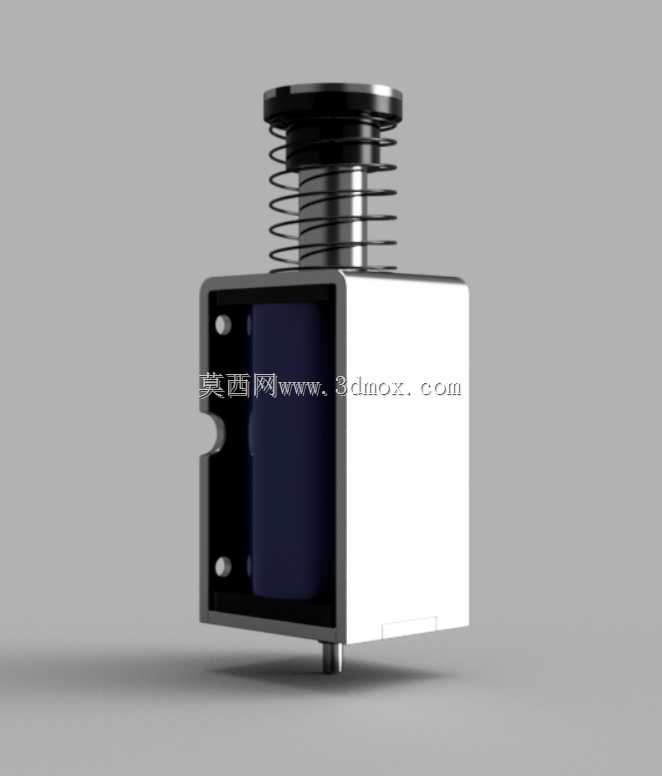

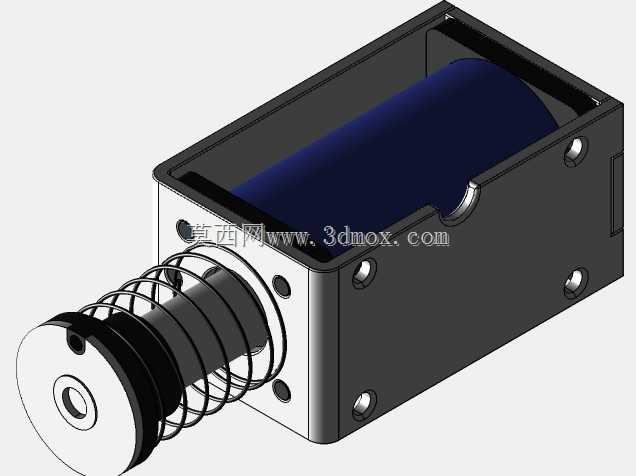

FJ-Z05型2.5A推拉式螺线管电磁阀结构

　　这款推拉式螺线管电磁阀，是小型自动化设备里最常用的直动式电磁执行元件，区别于常规流体通断类电磁阀，它的核心输出是直线往复机械动作，靠电磁线圈通电产生的磁吸力带动衔铁做轴向位移，断电后靠内置复位弹簧把衔铁推回初始位置，整套动作响应速度快，动作行程稳定，在轻工自动化、小型专用设备、智能锁具、纺织机械的点位驱动环节都有大量应用。从结构设计来看，整个部件采用框架式方形外壳作为安装基体，外壳采用冷轧钢板冲压弯折成型，边角做了圆角过渡处理，既保证壳体的结构强度，避免线圈受外力挤压变形，也能在装配时减少锐边划伤操作人员的风险。

　　壳体侧面预留了四个沉头安装孔，孔位做了对称布局设计，安装时可以根据设备的走线方向选择水平或者垂直安装姿态，沉孔结构可以让安装螺丝的头部完全没入壳体表面，不会突出干涉周边的其他零部件，安装边界的冗余量控制得比较合理，不会因为螺丝突出导致装配间隙不足。线圈部分采用灌封结构固定在壳体内部的腔室里，漆包线按照额定功率参数分层绕制在绝缘骨架上，绕制完成后用环氧树脂做整体灌封，既可以固定线圈的位置，避免设备运行时的震动导致线圈移位、漆包线磨损短路，也能提升线圈的散热能力，长时间通电工作时不会因为局部积热导致绝缘层老化失效。

　　衔铁组件采用高导磁软磁材料加工而成，和线圈内孔的配合间隙控制在0.1mm以内，既保证衔铁轴向滑动顺畅无卡滞，也能尽量减小磁路的气隙，提升电磁转换效率，降低通电时的功耗。前端的复位弹簧套在衔铁的伸出轴上，弹簧的两端分别抵靠在壳体前端面和衔铁端部的限位挡片上，弹簧的预压缩量经过调校，保证断电状态下衔铁能可靠复位，同时不会因为弹簧弹力过大导致通电时的吸合力不足，出现吸合不到位的情况。伸出轴的端部做了扁位和连接孔设计，方便和外部的负载机构做刚性连接，比如驱动锁舌伸缩、带动料仓挡片开合、触发小型机构的工位切换，连接时不需要额外做复杂的转接件，直接用销钉或者螺丝就能固定，装配效率很高。在实际选型应用时，需要注意这款电磁阀的额定工作电流是2.5A，匹配对应的驱动电压等级，供电回路里要做好过流保护，避免长时间过流导致线圈烧毁。安装时要保证衔铁的动作方向和负载的运动方向同轴，避免侧向力作用在伸出轴上，长期偏载会导致衔铁和内孔的配合面磨损，出现卡滞、动作不到位的问题。外壳的安装面要尽量贴合设备的安装基板，必要时可以加薄橡胶垫减震，减少设备运行时的震动传递到电磁阀上，延长内部组件的使用寿命。从建模细节来看，整个模型还原了实物的所有装配关系，壳体的壁厚、安装孔的沉头深度、弹簧的节距和自由长度、衔铁的伸出长度都和实物尺寸保持一致，线圈部分的轮廓、内部的磁路结构也做了准确的呈现，没有做过度的简化，在做设备整体装配仿真的时候，可以直接导入模型做干涉检查，验证安装空间是否足够，动作行程是否和周边零部件存在冲突，不需要再重新测绘建模。另外模型里也体现了产品的工艺细节，比如壳体表面的喷塑层质感、金属加工面的倒角、弹簧的端部磨平处理，这些细节在做产品渲染、装配工艺演示的时候都能直接使用，不需要再额外做细节补全。

　　这类直动式螺线管电磁阀相比旋转式的电磁执行件，结构更简单，成本更低，动作可靠性更高，不需要额外的传动转换机构就能直接输出直线推力，在很多需要短行程直线驱动的工位上，比气缸的安装空间更小，不需要配套气源管路，控制逻辑也更简单，只需要通断电就能实现动作切换，在小型桌面自动化设备、智能终端产品里的应用占比逐年提升。设计这类部件的时候，核心要平衡的是吸合力、行程、功耗三者的关系，行程越长需要的线圈功率就越大，发热也会更明显，这款2.5A规格的产品，行程控制在小行程区间，刚好匹配大部分小型驱动场景的需求，不会因为追求大行程导致功耗过高、体积过大，适配的安装场景更广。
