FA-103型微型直流驱动电机结构

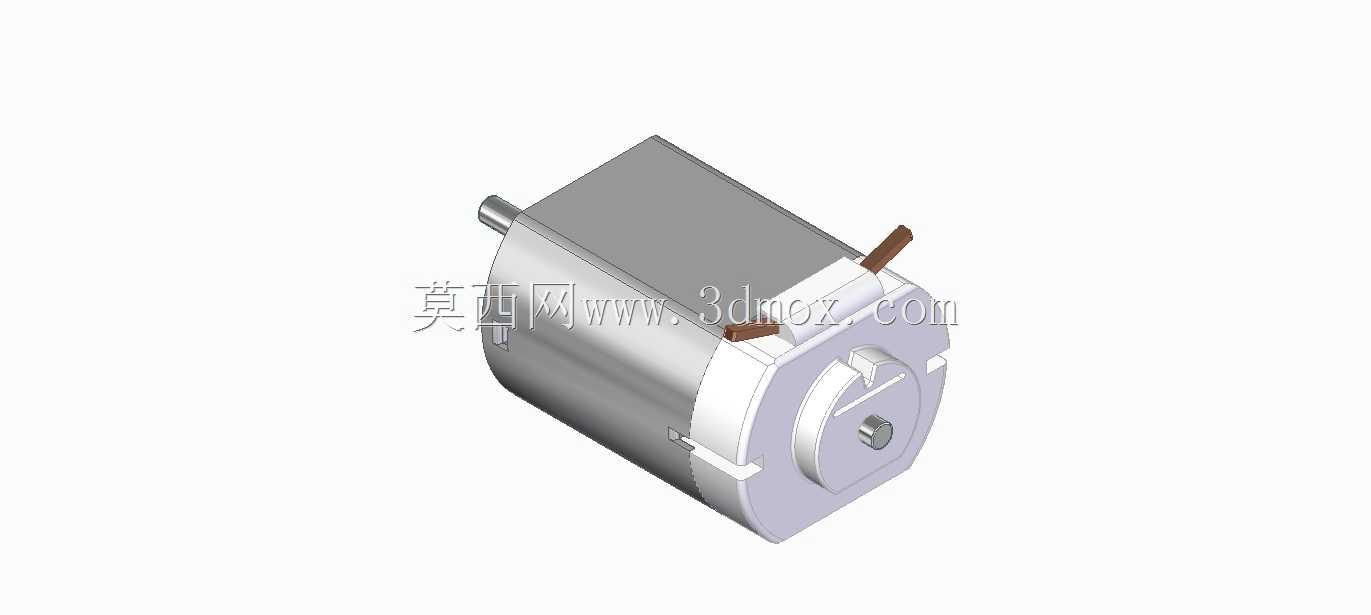

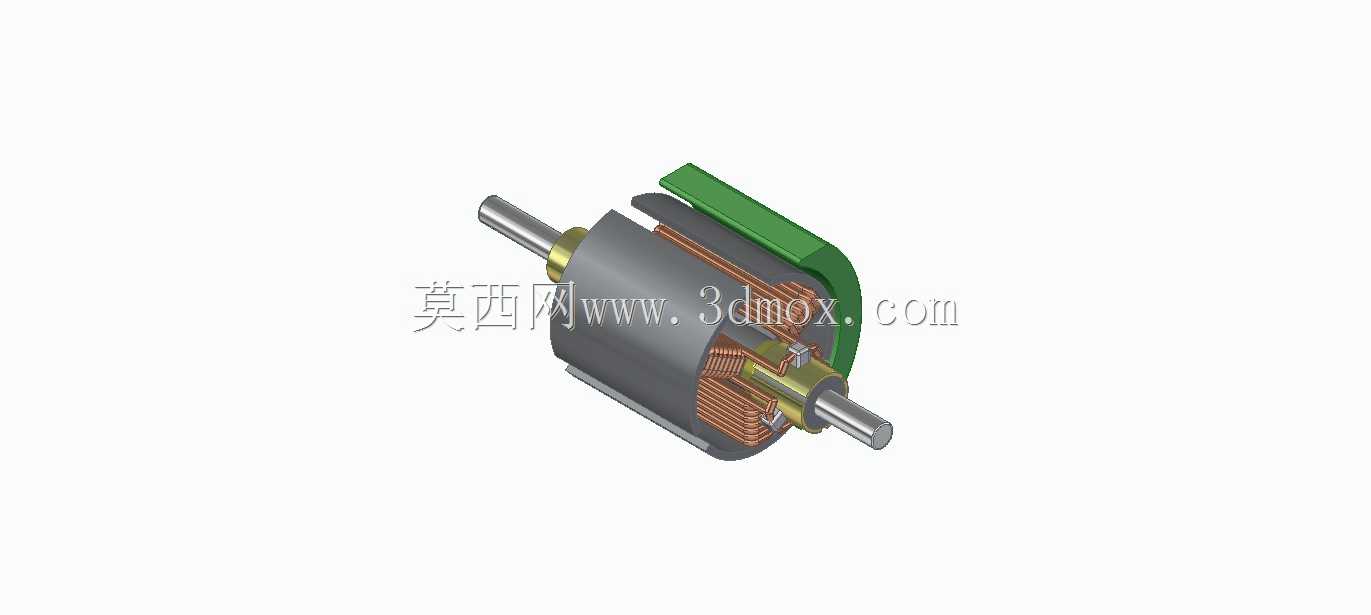

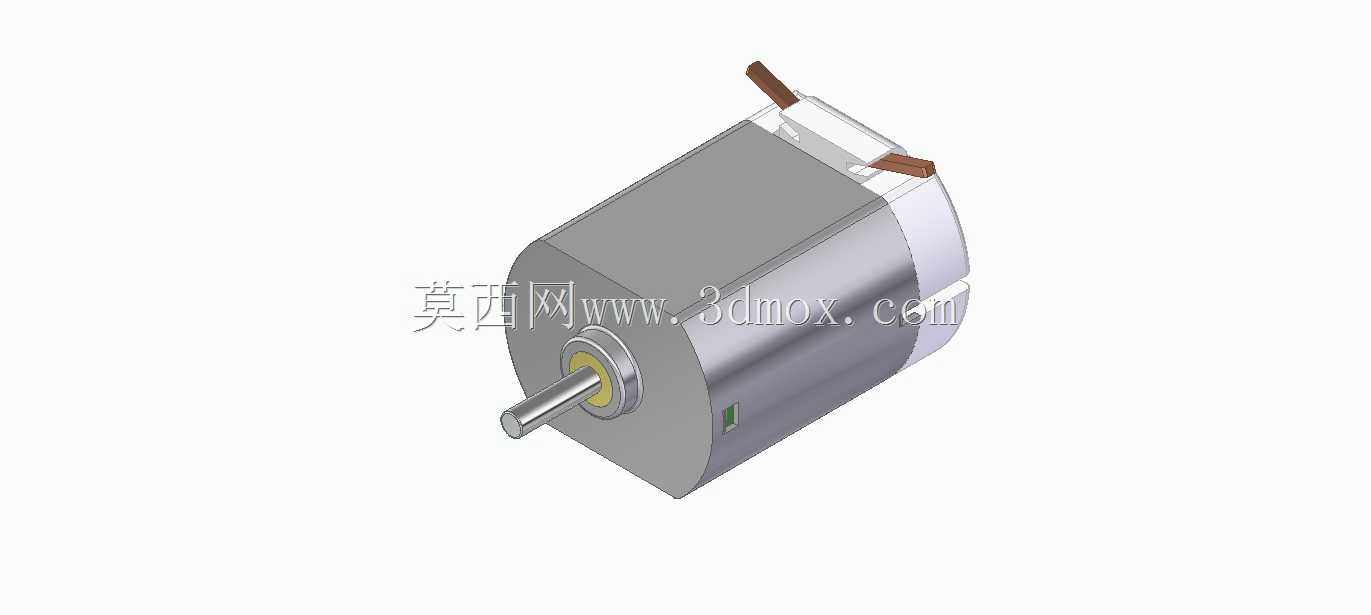

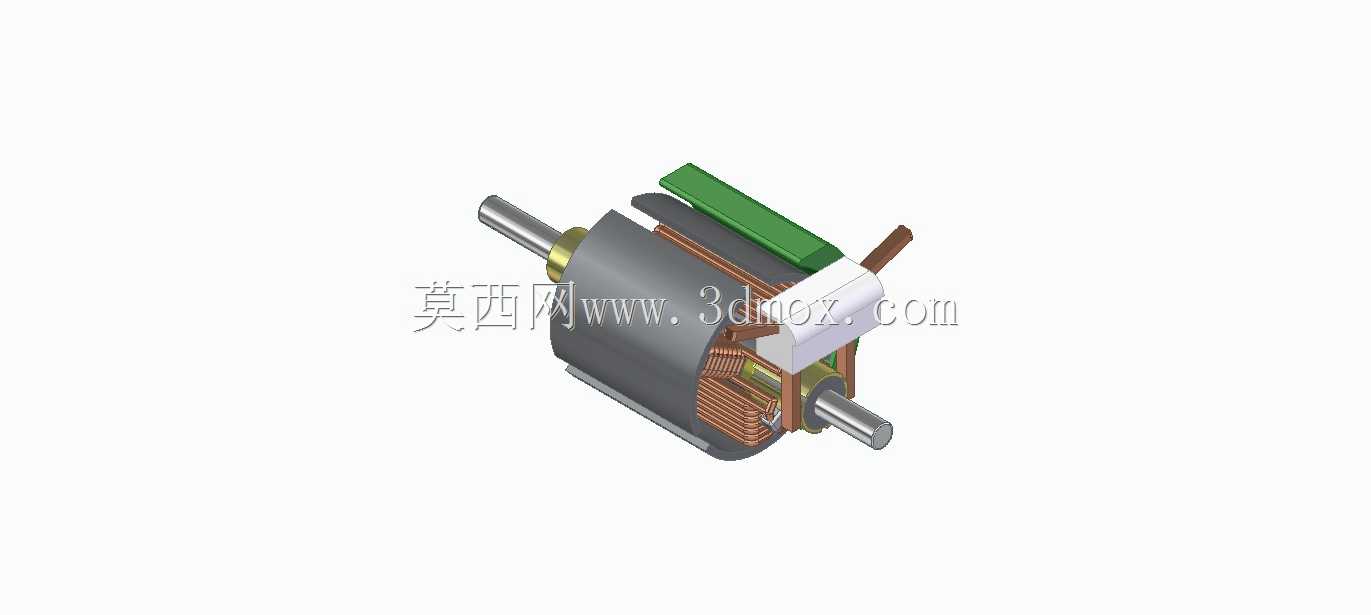

　　做这类微型电机的三维建模时，首先要明确的是安装边界的约束：这类电机的机壳为圆柱型冲压结构，端盖与机壳采用压合铆接固定，输出轴从前端盖的含油轴承位伸出，轴端的D型切面是用来和传动齿轮、塑料带轮配合传递扭矩的关键结构，建模时必须严格还原轴伸长度、轴径、D切面的平面位置，否则后续装配传动件时会出现打滑、装配不到位的问题。机壳尾部的两个焊片是供电接入端，焊片的伸出长度、折弯角度、两个焊片的中心距必须和实物一致，因为很多小型产品的PCB板会直接在对应位置预留焊盘，电机焊片直接插入焊盘焊接固定，不需要额外的接线端子，如果尺寸偏差会直接导致整机装配时电机无法对位安装。从设计思路上来说，这类微型电机的结构拆解要覆盖所有组成零件：外层的冲压钢质机壳承担磁钢固定、结构防护的作用，机壳内壁粘贴的弧形永磁磁钢是定子部分，要还原磁钢的厚度、弧度以及和机壳的贴合间隙，转子部分的铁芯绕线槽、换向器结构、绕组的排布都要按照实际比例还原，虽然在做整机装配时很多时候不需要拆分电机内部零件，但对于需要做电机性能仿真、或者做电机生产工装设计的场景，完整的内部结构可以直接用于后续的工程分析，不需要二次建模。在小型消费电子、电动玩具、微型驱动装置的开发过程中，动力单元的选型与适配往往是决定产品最终使用体验的核心环节，FA-103这类微型直流电机，正是面向小扭矩、低电压驱动场景开发的通用动力部件，广泛应用在迷你遥控玩具、小型手持电动工具、桌面自动化小装置、智能门锁传动模块、学生科技竞赛制作等场景中，这类场景对动力部件的体积约束极强，同时要求输出扭矩足够带动负载、运行噪音控制在可接受范围、供电适配常规干电池或小型锂电池组，因此对电机的结构还原度、安装尺寸准确性有极高要求。

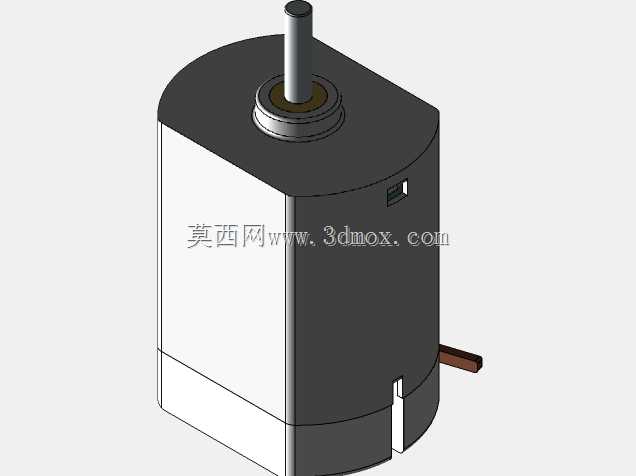

　　前端盖的含油轴承位是保证电机输出轴同轴度的关键结构，建模时要还原轴承室的内径、端盖和机壳的配合止口尺寸，端盖上的两个定位缺口是和机壳铆接定位用的，缺口的位置、深度会直接影响端盖压合后的同轴度，如果建模时忽略这个细节，后续做装配干涉检查时会出现端盖无法压入机壳的错误。实际选型使用时，这类电机的安装固定方式通常有两种：一种是利用机壳圆柱面直接卡入产品的塑料安装卡槽，靠卡槽的抱紧力固定，这就要求机壳的外径尺寸公差在建模时给出合理的参考值，方便设计安装卡槽时预留合适的过盈量；另一种是利用前端盖的两个安装孔，用微型螺丝固定在产品的安装支架上，这时候安装孔的孔距、孔径、沉头深度都必须准确，否则螺丝无法顺利穿入固定。

　　很多新手在做这类小型产品结构设计时，往往会忽略电机尾部焊片的安全间隙，焊片是带电部件，如果和周边的金属结构件距离过近，会出现短路风险，建模时还原焊片的实际外形和位置，就可以在设计阶段提前检查安全间隙，避免后期打样后出现短路烧板的问题。另外，电机运行时的发热也要在结构设计时提前考量，机壳表面的散热是这类微型电机的主要散热途径，建模时准确还原机壳的外形尺寸，就可以在热仿真时准确计算散热面积，评估电机在额定负载下的温升是否在允许范围内。对于玩具类产品来说，电机的轴伸端不能有尖锐的边角，这也是结构设计时需要注意的点，模型里还原轴端的倒角细节，可以帮助设计人员提前检查轴端和外壳的间隙，避免出现轴端伸出外壳划伤使用者的风险。在做传动结构适配时，电机输出轴的台阶位置是传动件的轴向定位基准，建模时必须准确还原轴肩的位置和直径，否则装配齿轮后齿轮会和端盖发生摩擦，增加运行阻力甚至卡死电机。这类微型电机的换向器和电刷结构虽然在整机设计中很少涉及，但完整的结构还原可以帮助刚接触电机选型的设计人员理解直流电机的工作原理，在做故障分析时也能更直观的判断电刷磨损、换向器氧化等常见问题的发生位置。

　　很多桌面级的小型自动化装置，比如迷你传送带、小型舵机改装结构、自动喂食器的动力单元，都会选用这类FA-103电机，因为它的供电电压范围宽，在3V到6V的电压区间都能稳定工作，空载转速适中，搭配简单的减速齿轮组就能获得合适的输出扭矩，而且成本低廉，采购渠道广泛，是小功率驱动场景的首选部件。建模过程中，所有的圆角、倒角细节都要按照实际加工工艺还原，比如机壳冲压成型的尾部圆角、端盖压合处的翻边结构、焊片根部的折弯圆角，这些细节虽然不影响主要的装配尺寸，但在做产品渲染、装配动画制作时，能让模型的真实度大幅提升，不会出现明显的建模失真。对于需要做电机固定支架设计的场景，准确的机壳外形可以直接用来生成支架的包覆曲面，设计出抱紧力合适、定位精准的固定结构，避免支架过松导致电机运行时晃动产生噪音，或者支架过紧导致机壳受压变形，挤压内部转子造成卡滞。
