24V150转直流减速齿轮电机三维结构

项目分类:电机 发布时间:2025-02-09 ID:921297
  • 24V150转直流减速齿轮电机三维结构
  • 24V150转直流减速齿轮电机三维结构

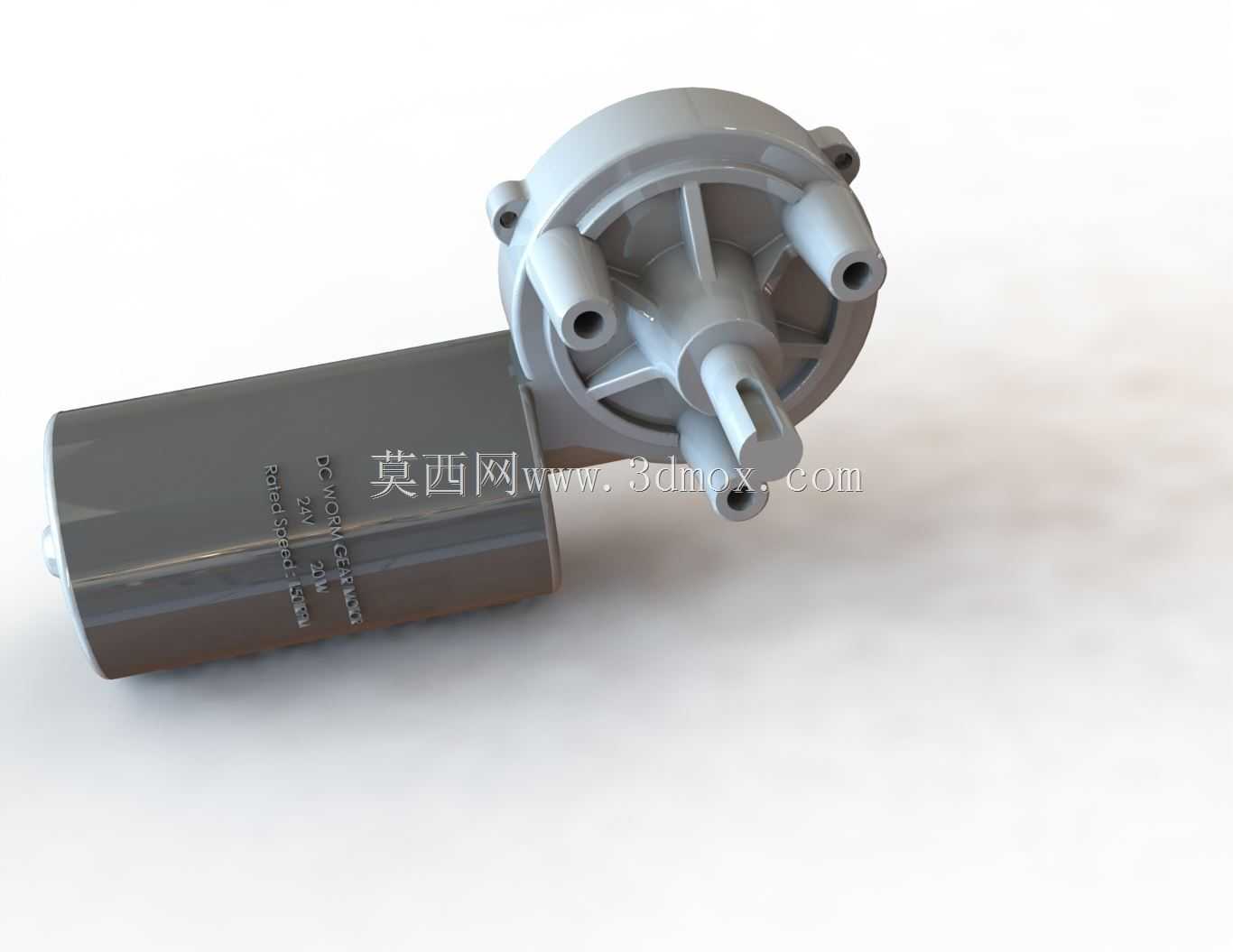

  这款直流减速电机的输出端采用圆形法兰安装结构,法兰周向均匀布置三个带通孔的安装凸柱,凸柱内孔为光孔设计,可直接穿入M4规格紧固件完成与设备机架的固定,安装面与输出轴的垂直度公差控制在0.05mm以内,能有效避免安装偏载导致的轴承受力不均问题。输出轴为单扁位结构,扁位平面与轴身的过渡处做了R0.3的圆角处理,既可以传递额定扭矩,又能避免应力集中导致的轴断裂风险,轴伸长度根据配套负载的安装深度做了适配,不会出现轴伸过长干涉或过短配合不足的问题。

  从实际应用场景来看,这类150转输出转速的直流减速电机,常被用在小型自动化设备的低速驱动环节,比如自助终端的闸门驱动、小型输送线的动力输入、智能家电的执行机构驱动,还有户外小型设备的转动部件驱动,24V的供电电压属于安全电压范畴,在民用设备、小型工业辅助设备上使用不需要额外做高压绝缘防护,适配常规的开关电源供电即可。

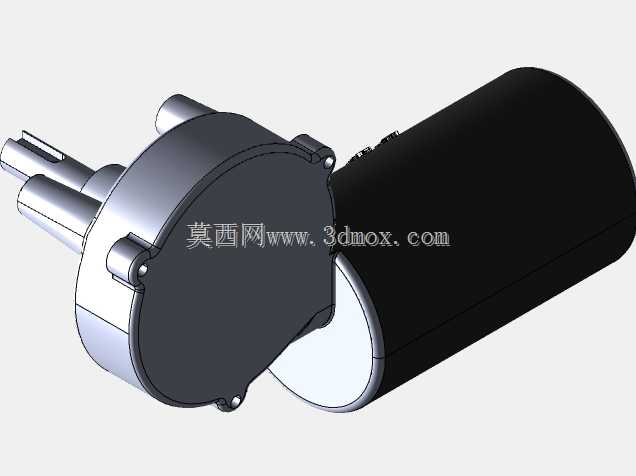

  电机本体采用圆柱形机壳设计,机壳表面做了哑光喷塑处理,既可以提升外壳的防锈能力,也能避免金属反光对设备内光电传感器的干扰,机壳与减速箱的连接采用止口定位加螺丝锁紧的结构,止口配合间隙控制在0.02mm以内,能保证电机轴与减速箱输入轴的同轴度,减少运转过程中的振动和噪音。减速箱内部采用齿轮加蜗轮的组合传动结构,第一级为直齿轮减速,将电机的高转速做初步降速,第二级采用蜗轮蜗杆结构,既可以获得更大的减速比,还能实现反向自锁特性,也就是输出端无法带动输入端转动,在一些需要断电保持位置的应用场景下,不需要额外加装刹车机构就能实现位置锁定,能简化整套设备的结构设计。

  在做整机结构设计时,需要预留的安装边界要考虑电机的整体长度,也就是从减速箱法兰安装面到电机尾端的总长度,同时要在电机本体周向预留至少5mm的散热间隙,避免电机被其他结构件完全包裹导致散热不良,长时间运转下温度过高影响绕组寿命。电机的出线方向可以根据安装空间做调整,在建模时可以将出线端的护套做旋转配置,适配不同方向的走线需求,避免线材与周边结构出现干涉。

  从传动特性来看,这款电机的输出扭矩经过两级减速后可以满足小型负载的驱动需求,额定转速下的运转噪音控制在55分贝以内,适合用在对噪音有一定要求的室内设备场景。齿轮部分采用润滑脂终身润滑设计,减速箱壳体结合处做了密封胶圈处理,正常使用过程中不需要额外添加润滑剂,也不会出现润滑脂渗漏污染周边设备的问题。在建模过程中,所有配合面的公差都按照实际加工精度做了预留,比如安装凸柱的通孔直径比紧固件大0.2mm,方便安装时的位置微调,输出轴的直径公差采用h7精度,能和配套的传动轮、摇臂等零件实现顺畅配合,不会出现过盈装配困难或者间隙过大导致的传动晃动问题。

  在设备选型匹配时,要注意输出轴的扁位方向与负载连接件的卡槽方向对应,装配时不要用硬物敲击输出轴,避免冲击力传递到减速箱内部损坏齿轮齿面。电机的安装法兰面要与设备的安装面完全贴合,不要有异物垫在结合面之间,否则会导致电机运转时出现额外的径向力,缩短轴承的使用寿命。对于需要频繁正反转的应用场景,要在驱动电路上设置合适的加减速时间,避免瞬间换向的冲击力损坏蜗轮齿面,毕竟蜗轮部件的材质多为耐磨铜合金,虽然耐磨性好但是抗冲击能力相对钢制齿轮要弱一些,合理的驱动参数设置能大幅提升电机的整体使用寿命。
