XD-3420直流电机配套安装固定支架

　　在小型自动化输送线、桌面级实验设备、小型传动机构的搭建场景中，24V规格的直流有刷电机是极为常用的动力输出部件，这类电机本身输出扭矩适中、转速调节范围宽，适配低压供电场景，但在实际装机过程中，电机本体的固定一直是容易被忽略却直接影响整机运行稳定性的环节——如果电机固定存在同轴度偏差、锁紧力不足的问题，长时间带载运行时很容易出现轴端跳动、连接部件磨损加剧、运行异响等问题，严重时甚至会导致电机轴受力变形，提前报废。

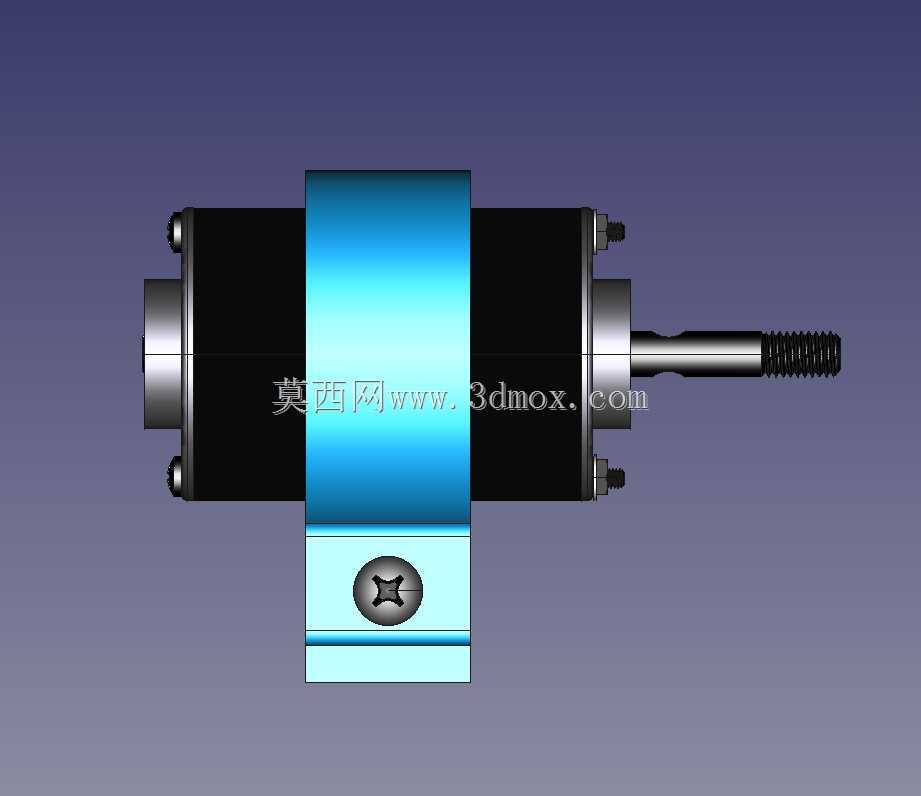

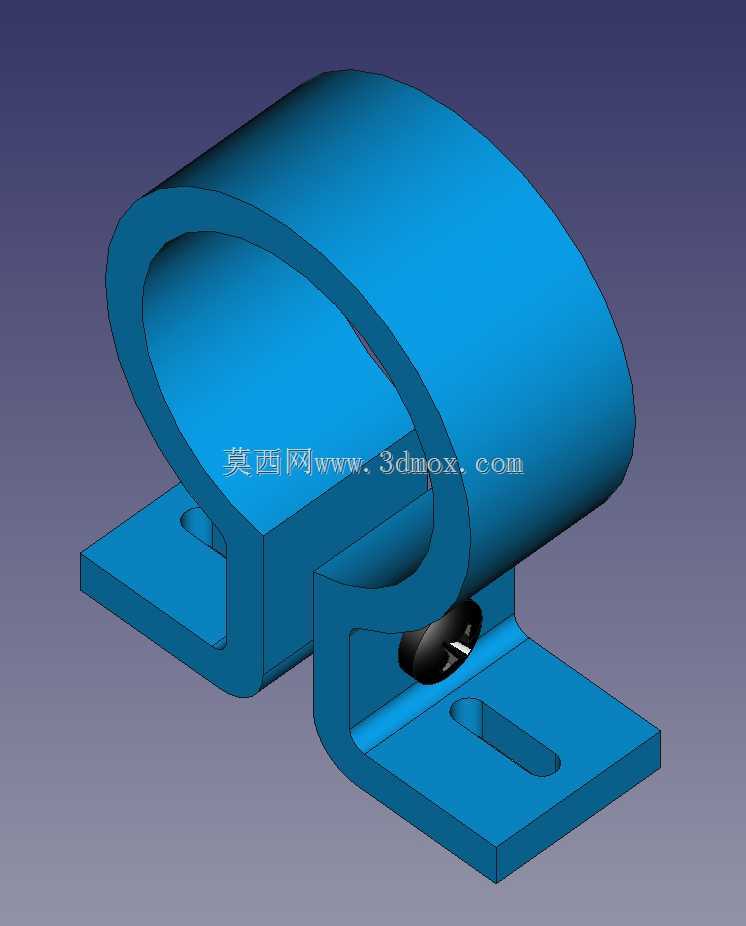

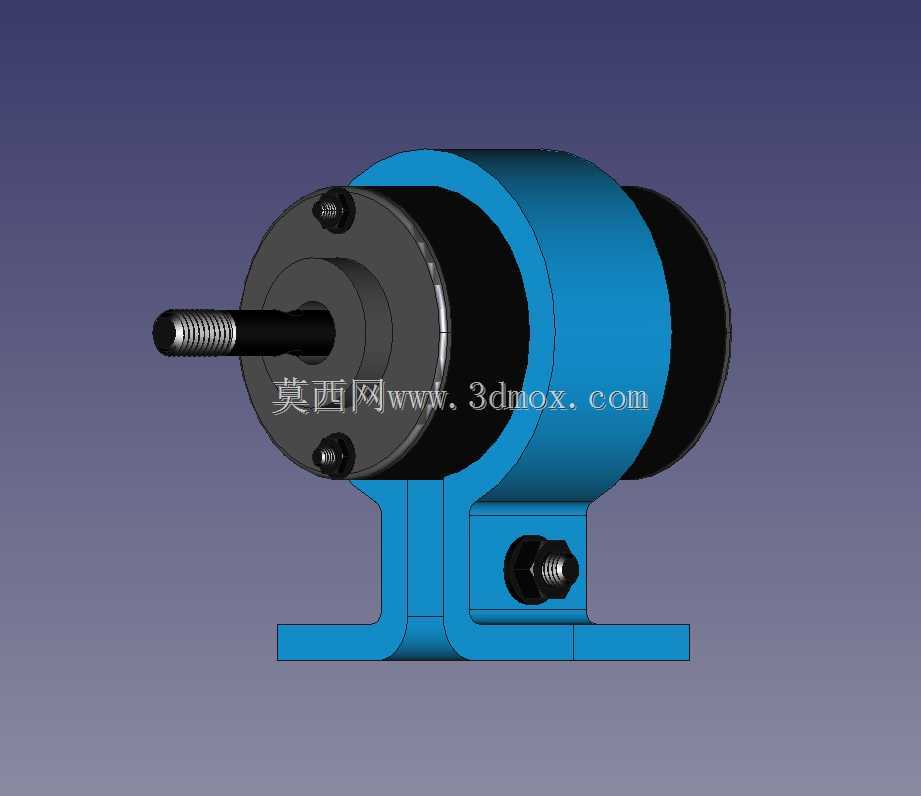

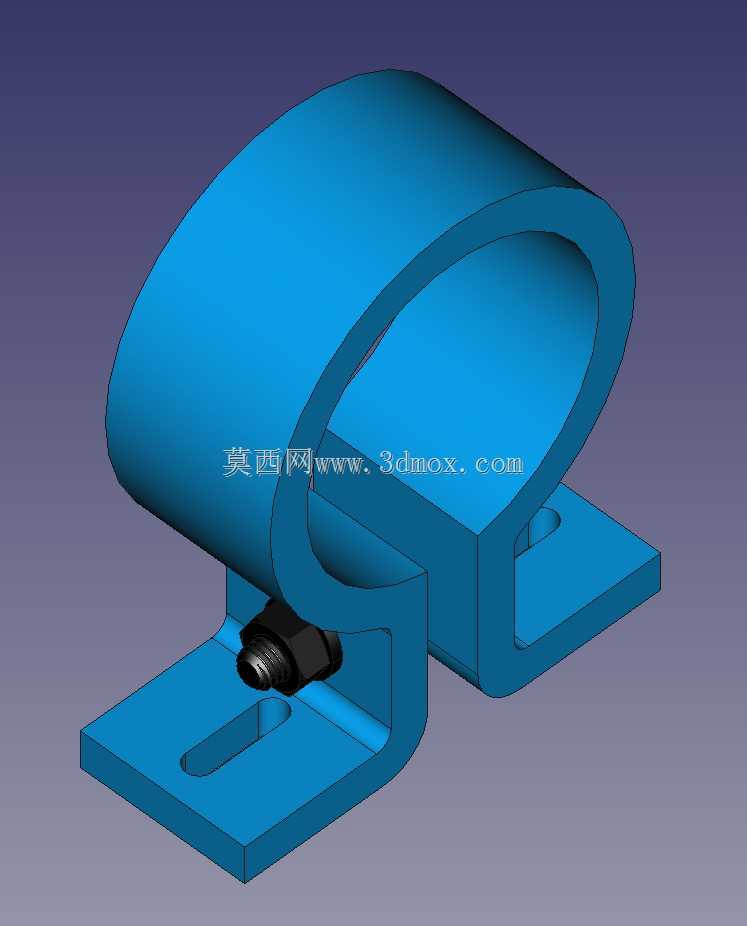

　　这款配套XD-3420 24V直流电机的安装支架，正是针对这类小功率直流电机的实际装机痛点做的结构优化。从结构设计来看，支架采用环抱式锁紧结构，主体的弧形抱箍面完全贴合电机中部的机壳圆柱面，接触面积远大于传统的两点式压片固定结构，锁紧后可以均匀分散紧固压力，不会出现局部压应力过大导致电机机壳变形的问题，同时也能避免电机运行过程中出现周向转动、轴向窜动的情况。支架底部的安装平面做了沉头孔设计，采用单颗十字槽沉头螺钉完成支架与安装基面的锁紧固定，沉头结构可以保证螺钉安装完成后头部完全没入支架平面，不会出现凸起干涉其他部件安装的问题，对于安装空间紧凑的小型设备来说，这种设计可以有效压缩整体安装高度，减少不必要的空间占用。

　　在设计细节上，这款支架针对原有同类型支架的常见缺陷做了针对性修正：首先是优化了支架表面的着色区分，不同结构面采用差异化的色彩呈现，在三维建模过程中可以更清晰地识别装配边界，避免装配过程中出现配合面选错的问题；其次是修正了原有电机轴端的螺纹参数偏差，将原本错误的英制螺纹规格调整为符合国标紧固件标准的M8×1.25公制螺纹，这一调整直接解决了原有模型轴端连接时需要定制非标准紧固件的麻烦，实际装机时可以直接采购标准的M8螺母、联轴器等配套部件，大幅降低配件采购成本和装配难度。

　　从安装边界尺寸来看，这款支架的环抱内径完全匹配XD-3420电机的机壳外径，装配时不需要额外加垫调整片就能实现紧密贴合，抱箍的轴向宽度覆盖了电机机壳中部的刚性区域，避开了电机端盖的装配接缝位置，锁紧时不会对电机端盖的密封结构造成挤压，避免影响电机内部的轴承装配精度。支架底部的安装基面到电机轴中心的高度尺寸经过精准校核，装配完成后电机轴的中心高保持固定值，在配套同步轮、联轴器、输出轴连接部件时，可以直接按照固定中心高做配套结构的设计，不需要反复调整垫片来找正同轴度，能有效缩短设备的装配调试周期。

　　实际应用中，这款支架可以适配多种常见的小型设备装机场景：在小型皮带输送线中，用该支架固定电机后，可以直接将支架锁在输送线的铝型材框架上，快速完成动力端的装配；在桌面级3D打印机的送料机构、小型雕刻机的旋转轴驱动结构中，这种紧凑的固定结构可以在狭小的安装空间内完成电机的可靠固定；在学生做机械创新设计实验、小型机器人动力单元搭建时，标准化的安装接口也能减少结构设计的重复工作量，让设计者把更多精力放在传动逻辑和功能实现上，而不是反复调整电机的固定结构。

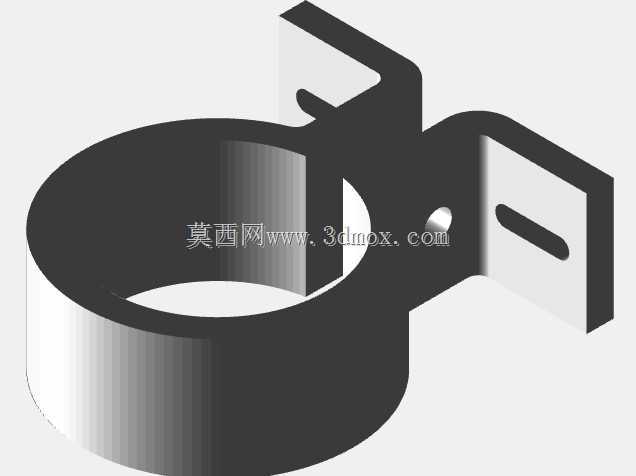

　　从建模逻辑来看，整个支架的结构完全遵循可加工性设计原则，所有的折弯圆角、壁厚尺寸都符合常规钣金加工的工艺要求，如果需要加工实物，直接导出工程图就可以下料折弯成型，不需要做额外的工艺性修改；抱箍的开口间隙预留了合理的锁紧变形量，当螺钉锁紧时，抱箍可以产生微小的弹性变形，紧密包裹住电机机壳，既保证锁紧力足够，又不会因为变形量过大导致支架出现塑性变形，失去固定效果。和市面上常见的3D打印塑料支架相比，这种结构如果采用钣金材质加工，刚性和抗振性能都有明显优势，长时间带载运行也不会出现支架蠕变、电机移位的问题，适合需要连续长时间运行的工业级小型设备使用。
