树林SCD30二氧化碳温湿度集成传感模块

　　在做农业大棚环境监测、室内空气质量调控、工业仓储环境管控这类项目的时候，经常会遇到需要同时采集二氧化碳浓度、空气温度、相对湿度三类参数的需求，要是分别部署三类独立传感器，不仅布线麻烦、安装点位需要反复校准对齐，不同传感器的数据同步误差也会给后续的闭环控制带来不少麻烦，这款集成式的多参数传感模块就是针对这类痛点做的结构设计。

　　从实际使用场景来看，这类模块常被嵌入到新风系统控制板、农业物联网采集终端、仓储环境巡检设备、实验室通风调控装置里，不需要额外搭配信号放大电路，就能直接输出校准后的三类环境参数，省去了工程师单独做信号调理、参数校准的大量调试工作。模块核心的传感单元采用成熟的集成检测方案，二氧化碳检测基于非分光红外原理，温湿度检测采用电容式感测元件，三类参数的采集通路做了集成化布局，避免了不同元件之间的热干扰、信号串扰问题，能保证长期运行下的数据稳定性。

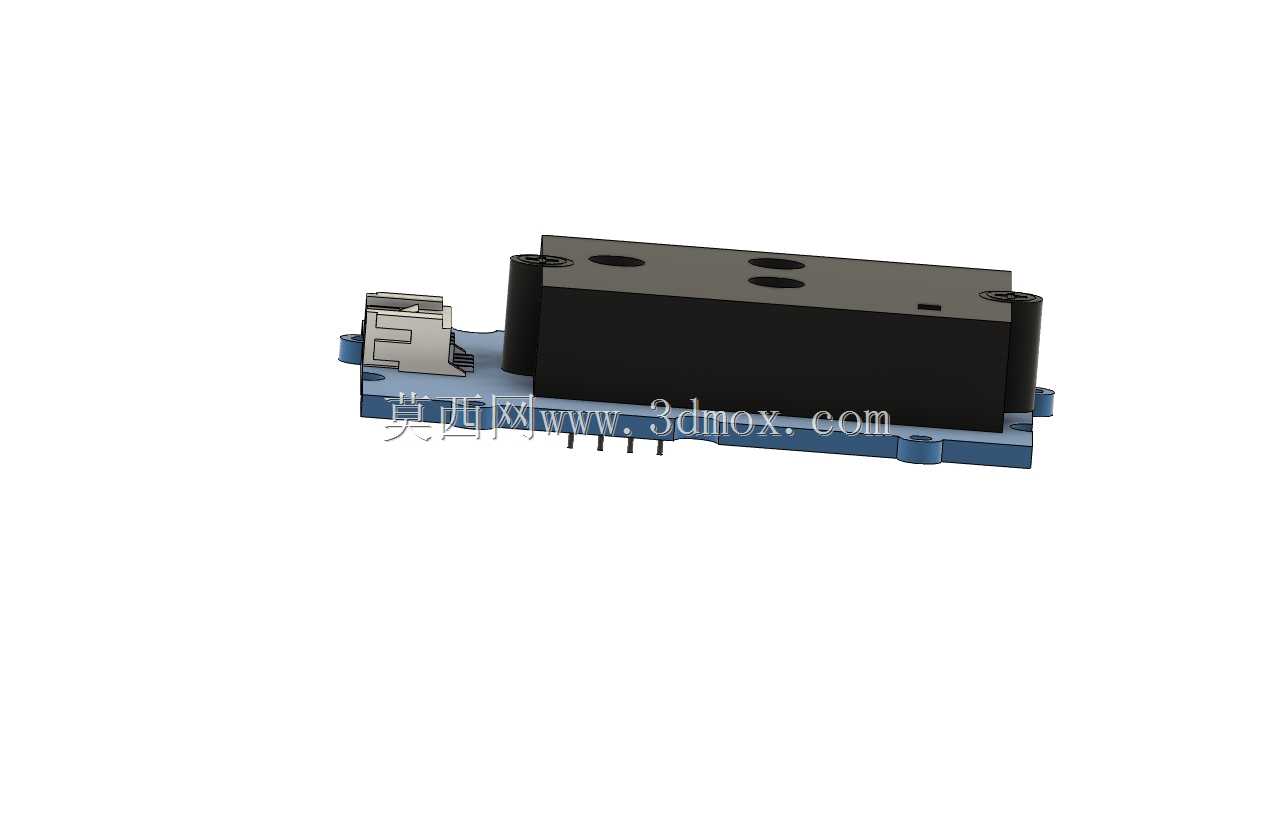

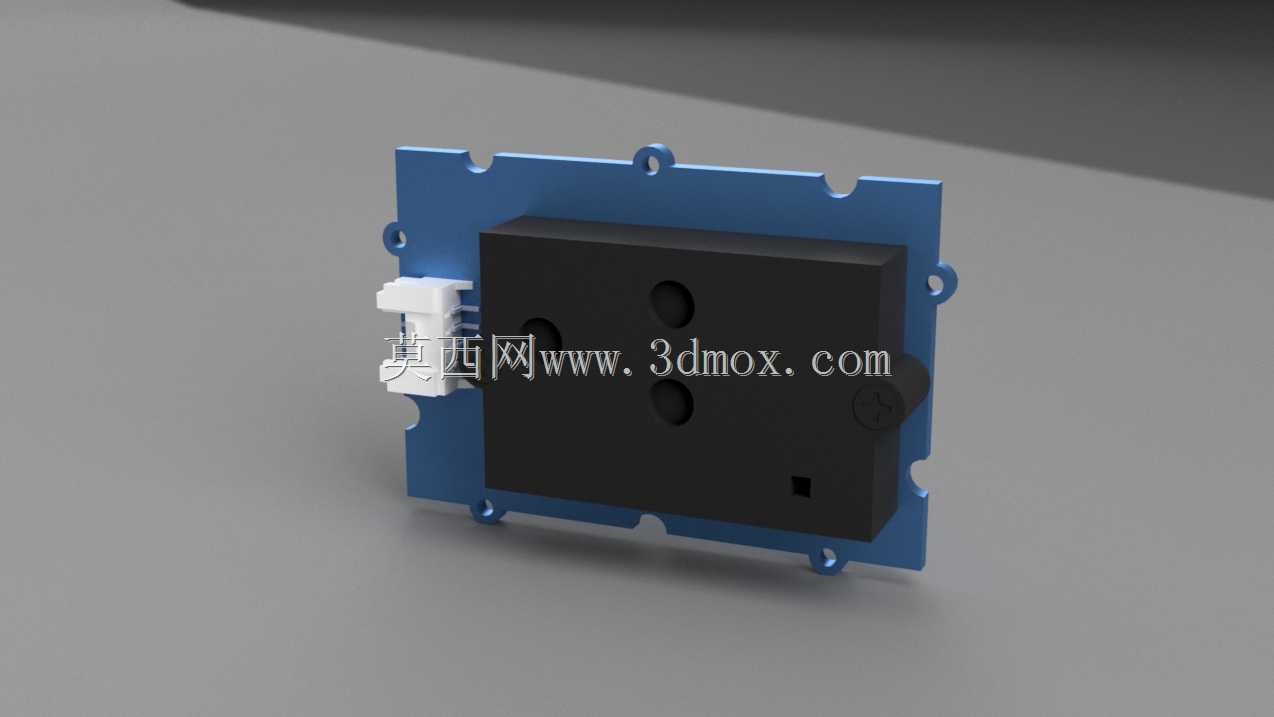

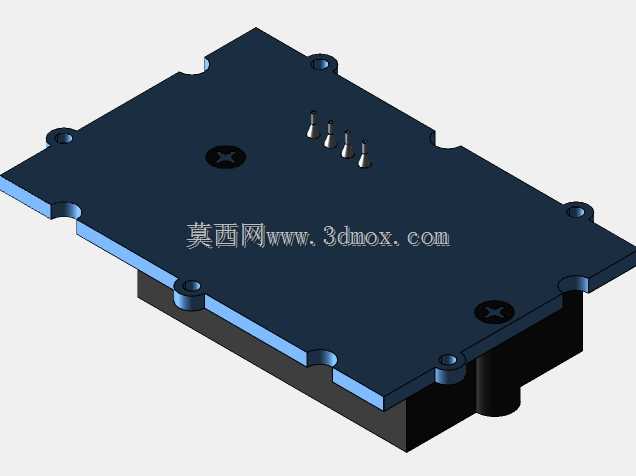

　　结构设计上，模块采用分体式的安装固定思路，主体检测部分为黑色阻燃塑壳，表面预留了两个圆形的气体扩散通孔，能让环境空气自然流通到检测腔体内，不需要额外加装气泵引流，降低了整机运行的功耗与噪音；塑壳侧面预留了标准的插接式接线端口，采用防反插的白色接插件，接线时不需要焊接，直接压接对应线序的端子就能完成电气连接，现场装配效率能提升不少。外围的蓝色安装支架采用钣金冲压成型，支架四周均匀分布了多个带定位凸台的安装孔，孔位做了沉边处理，用M3规格的螺丝就能把模块固定在设备内壁、安装导轨或者电控板预留的固定位上，安装孔的位置公差控制在±0.1mm，能适配多数标准化设备的安装点位，不需要现场二次打孔改孔。

　　安装边界方面，模块整体的厚度控制在较薄的区间，就算是嵌入到紧凑型的新风控制器、手持环境检测设备内部，也不会占用过多的内部空间，对设备内部的走线布局不会造成干涉。支架上的异形缺口是特意做的避让设计，一方面能减轻支架自身的重量，另一方面能给接线端口留出足够的操作空间，插接线束的时候手指或者镊子不会被支架挡住，就算是在设备内部已经完成其他元件装配的情况下，也能顺利完成模块的接线与固定。模块的检测面在安装时需要朝向空气流通的方向，不能紧贴设备内壁或者被其他元件遮挡住扩散孔，不然会导致气体流通不畅，检测数据出现滞后或者偏差，设计安装结构的时候需要在检测面一侧预留至少5mm的通风间隙，保证空气能自由接触到检测元件。

　　从结构可靠性角度看，塑壳与支架之间采用卡扣加定位柱的固定方式，不需要额外打胶或者上螺丝，生产装配的时候直接卡合就能完成组装，后期如果需要更换传感核心，直接撬开卡扣就能拆换，维护成本很低。接插件的位置做了限位凸台，线束插好之后不会因为设备运行的震动出现松脱，就算是用在有持续震动的移动检测设备、车载环境监测装置上，也能保证电气连接的稳定性。整个模块的外形没有尖锐的边角，所有冲压、注塑的边缘都做了倒角处理，装配的时候不会划伤操作人员的手，也不会刮伤设备内部的其他线束与元件。在做三维建模的时候，这类集成传感模块的模型需要重点还原安装孔位的相对位置、接插件的针脚定义与外形尺寸、检测面的开孔位置，不然导入到整机装配模型里的时候，很容易出现安装干涉、接线位置不对的问题，给后续的结构评审、样机加工带来不必要的返工。
