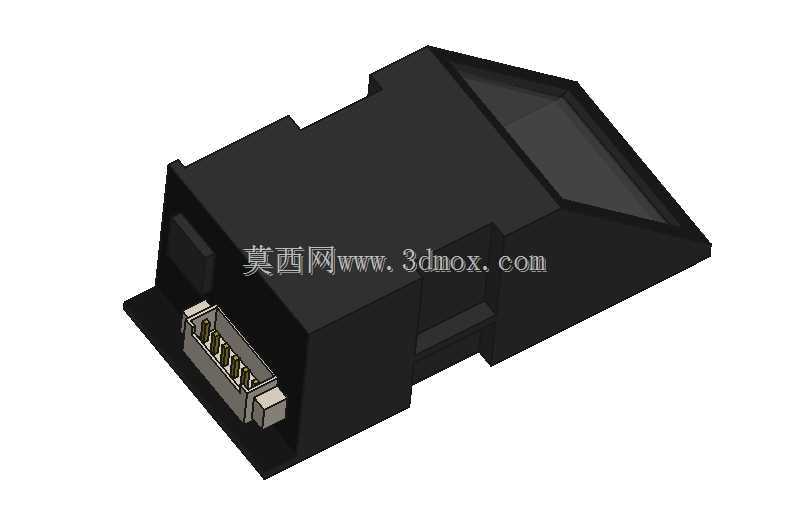

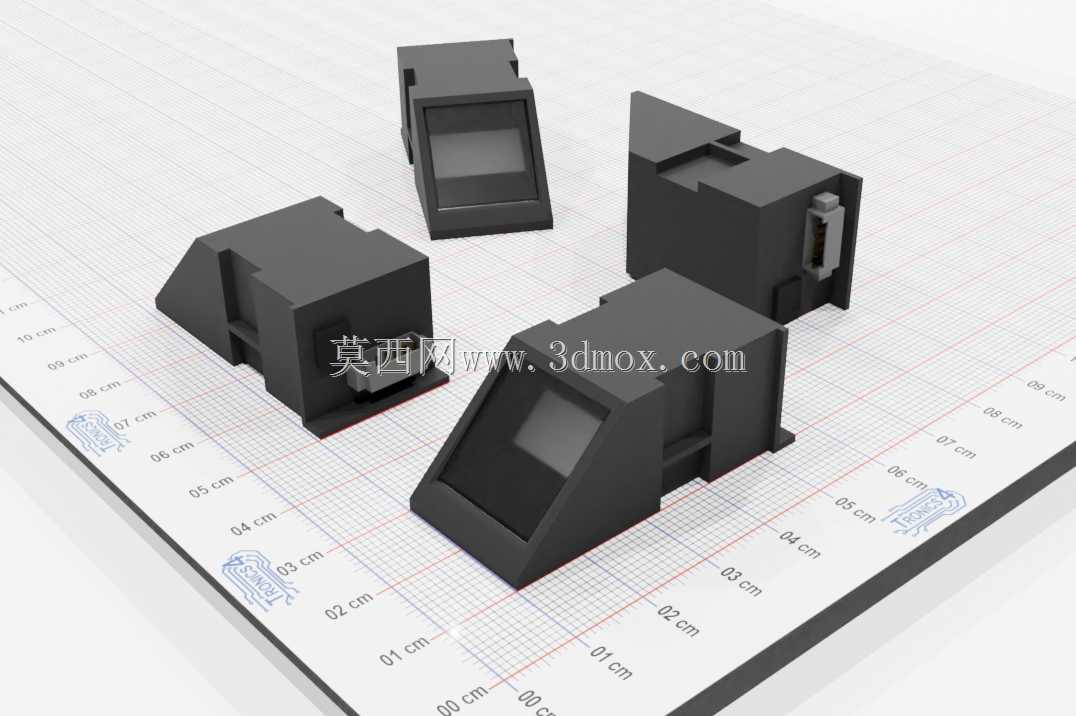

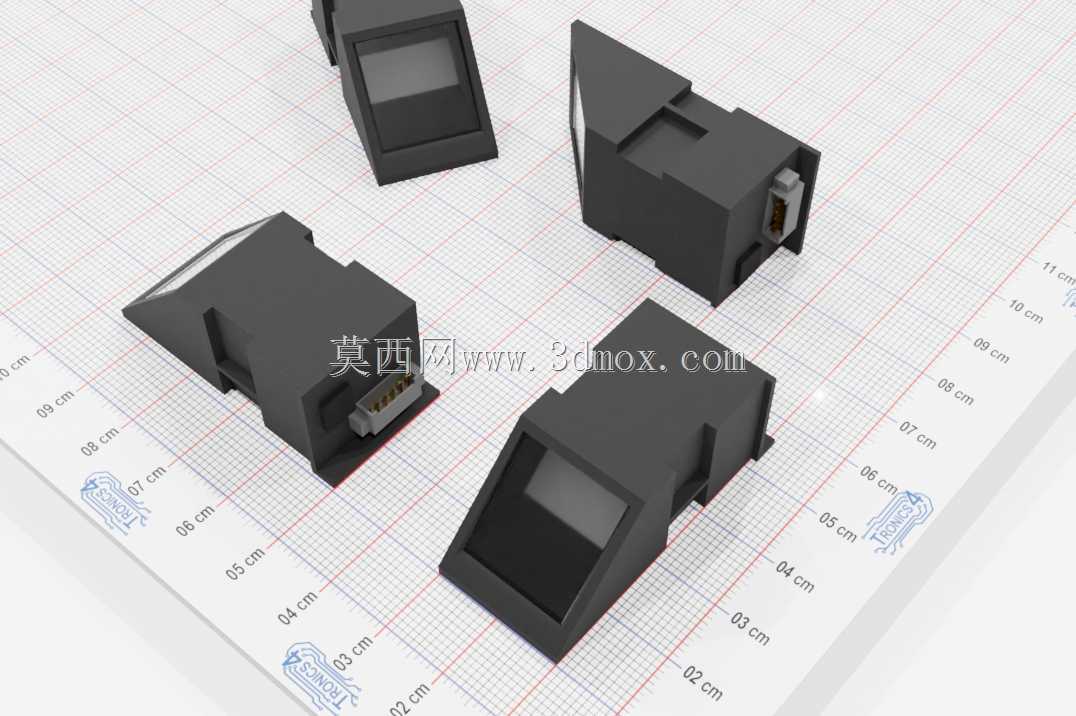

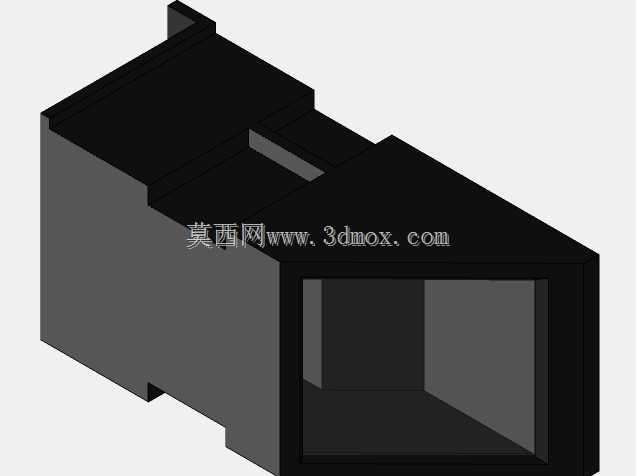

DY50-v1指纹识别传感模块外壳结构

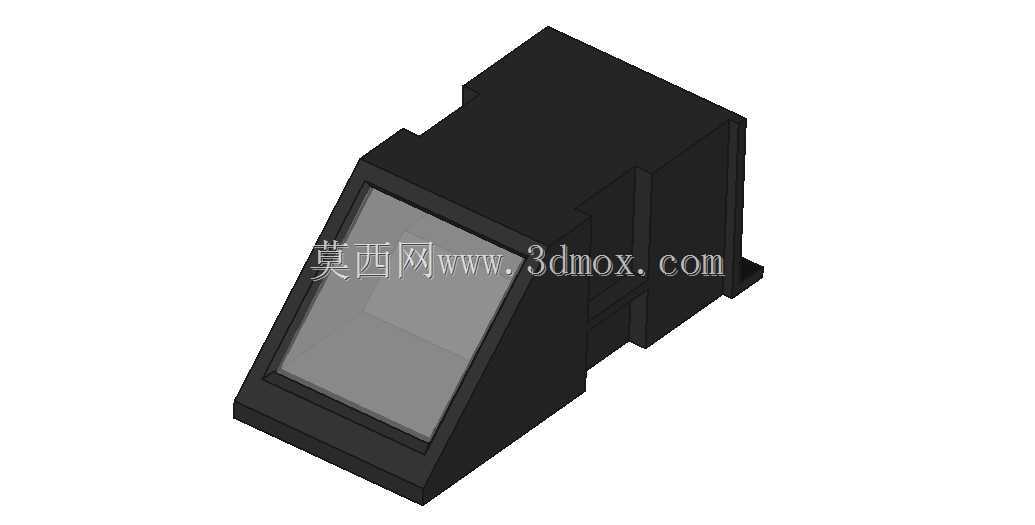

　　这款指纹识别传感模块的外壳结构，主要面向嵌入式生物识别安全验证场景设计，可直接适配as608类指纹采集核心板，在智能门禁、考勤终端、嵌入式权限管控设备、小型安全锁具等场景中广泛使用，核心作用是为指纹采集核心、配套供电与通讯电路提供物理防护，同时预留标准化的安装与接线空间，满足不同设备的集成装配需求。从功能特性来看，外壳采用分体式卡扣装配结构，无需额外螺丝即可完成上下壳体的扣合固定，既方便生产阶段的快速组装，也便于后期维护时拆解检修内部电路；壳体正面预留了精准匹配指纹采集窗口的开口，开口边缘做了0.3mm的下沉倒角，既可以避免采集窗口被外力刮擦，也能引导用户手指准确放置到识别区域，提升单次识别的成功率。

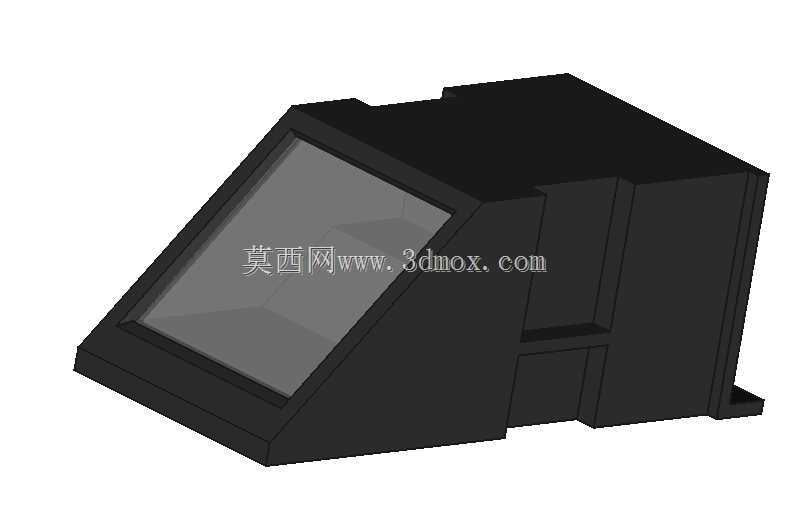

　　壳体侧面预留了标准的接线端子避让槽，可兼容TTL串口接线、USB接线等多种通讯接线方式，接线槽边缘做了圆角处理，避免装配时割伤线材绝缘层，提升长期使用的可靠性。设计思路上，整体优先考虑嵌入式集成的适配性，外壳整体采用斜置式的采集面设计，采集面与安装基准面呈32度倾角，这个角度是经过大量人机交互测试确定的，用户站立或坐姿操作时，手指自然放置即可完全贴合采集面，不需要刻意调整手指角度，大幅提升使用体验。壳体内部做了多组定位筋，定位筋的尺寸公差控制在±0.05mm，可直接卡住指纹采集核心板与配套的电源处理电路板，不需要额外打胶或者加装固定柱，减少装配工序的同时，也能避免电路板在壳体内晃动导致的接线松脱、采集对位偏移问题。

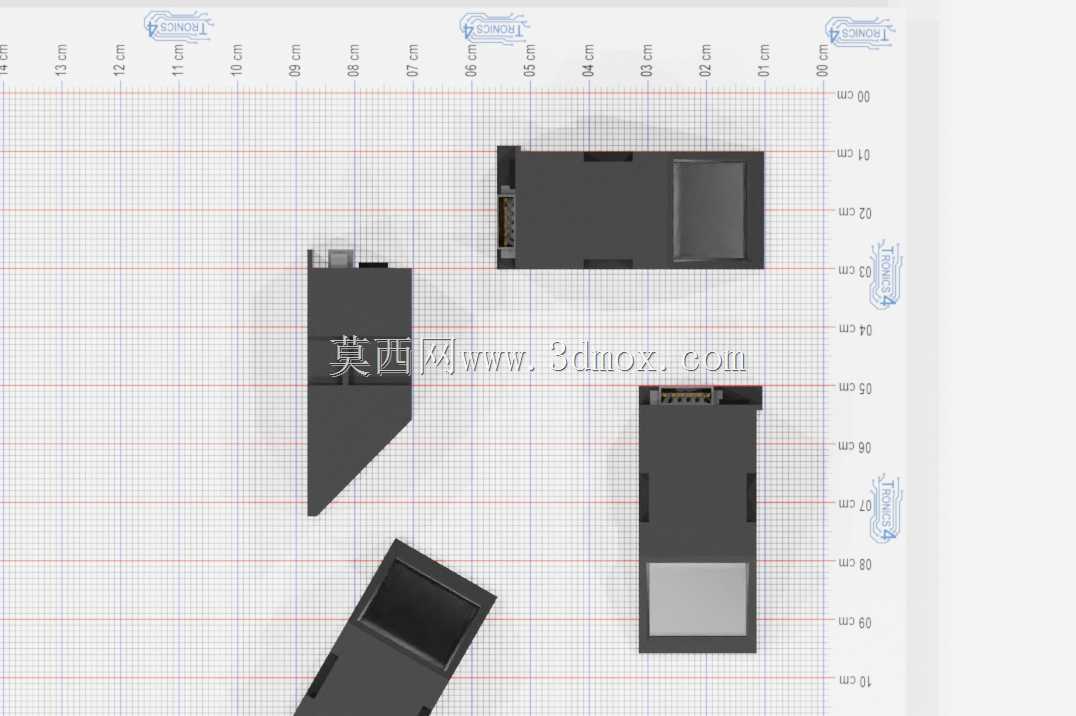

　　外壳的安装边界做了通用化设计，底部预留了两个M2螺丝安装孔，孔距为28mm，可适配绝大多数嵌入式设备的面板安装需求，同时壳体侧面也预留了卡扣位，支持无螺丝的卡扣式面板安装，满足不同设备的装配工艺要求。外形尺寸方面，整体长宽高控制在52mm38mm22mm，属于小型化的传感模块外壳，不会占用过多设备内部空间，适合集成到空间紧凑的小型智能设备中。壳体的壁厚均匀控制在1.8mm，既可以保证外壳的结构强度，在1米高度自由跌落至水泥地面时不会出现开裂、卡扣断裂的问题，也能避免注塑生产时出现缩痕、翘曲等工艺缺陷，适合批量注塑生产。

　　在实际选型应用中，这款外壳可直接配套标准的DY50系列指纹采集核心使用，供电适配3.3V直流供电，峰值电流不超过60mA，识别分辨率可达500dpi，完全满足民用级生物识别的安全等级要求。外壳的采集窗口位置预留了背光层的安装空间，可搭配蓝色背光板使用，在光线昏暗的场景下也能清晰指示采集区域位置，方便用户快速定位。需要注意的是，装配时要保证采集核心的感光面与外壳窗口的平面度差不超过0.1mm，否则会出现识别率下降、局部采集模糊的问题，外壳内部的定位筋已经提前做了高度适配，只要将核心板卡入定位筋即可保证平面度符合要求，不需要额外调整。另外，壳体的接线槽位置可根据实际使用需求选择封堵或者开口，若采用内置接线的集成方式，可直接将接线槽的预留挡片保留，提升壳体的防尘能力，若采用外接接线的方式，可轻松掰断挡片引出接线，不需要额外工具加工。整体结构没有复杂的异形曲面，注塑模具结构简单，量产时的良率可控制在98%以上，适合大批量配套生产使用，对于做嵌入式智能设备开发、门禁锁具开发的结构工程师来说，这款外壳可以直接套用，不需要重新开模设计，大幅缩短产品的开发周期，降低开模成本。
