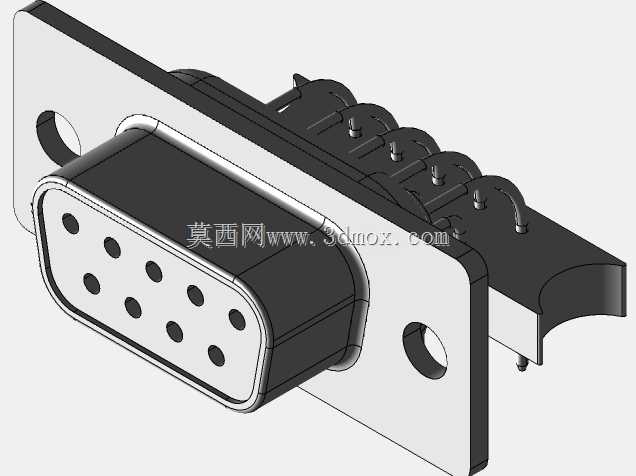

D-Sub9针母头连接器结构设计

　　在工业控制、通讯设备、测试仪器的板卡互联场景里，D-Sub接口是沿用多年仍保有极高装机量的互联方案，9针规格的母头作为设备端常用的接收接口，其结构合理性直接决定信号传输稳定性与装配维护效率。做这类接插件的三维结构设计时，首先要锚定实际安装场景的边界约束：常规面板安装的9针母头，金属安装法兰的两个固定孔中心距为标准25mm，适配面板开孔的公差带要控制在±0.1mm内，避免批量装配时出现孔位错位无法锁付螺丝的问题；法兰本身的厚度通常取1.2mm冷轧钢板冲压成型，边缘做R0.3的倒钝处理，既保证安装时的结构强度，也不会划伤装配人员的手部。

　　接触端子的排布是这类接口的核心设计点，9根插针按照两排错落排布，上排4针下排5针，相邻针的中心间距严格遵循2.74mm的行业通用规范，针体伸出塑胶本体的长度控制在6.2mm，公头对插时的啮合深度能达到5mm以上，既保证接触面积足够降低接触电阻，也不会因为插合过深导致塑胶本体被顶裂。塑胶基座的设计要兼顾绝缘性能与端子固定强度，通常采用PBT材质注塑成型，端子与基座的配合采用过盈压装结构，每个端子的卡槽位置设计0.15mm的倒扣，压入后能承受15N以上的轴向拉脱力，避免设备运维插拔过程中出现端子退针导致的信号中断。尾部的线杯位置要做导向倒角，方便线束端的焊线或者压接作业，针对不同的应用场景，尾部可以适配焊线式、板接直插、板接弯插等不同的端子出线形式，本次设计的结构预留了尾部护线套的安装卡槽，用户可以根据实际布线需求选配不同出线方向的护线套，适配设备内部不同的走线空间。金属外壳的屏蔽结构是容易被忽略的设计细节，外壳采用一体冲压的锌合金或者镀锡钢板材质，与安装法兰导通，装配到设备面板时可以通过面板的金属层实现可靠接地，能有效屏蔽工业现场的电磁干扰，避免强电设备启停时的脉冲信号干扰串口通讯的稳定性。

　　外壳与塑胶基座的配合采用卡扣加铆点的双重固定结构，四个角的卡扣卡入基座对应的卡槽后，再在侧面做两个冲铆点，保证外壳与基座之间不会出现相对窜动，公母头对插时的插拔力控制在20N到30N之间，既不会因为插拔过松导致接触不良，也不会因为插拔过紧增加现场维护的难度。在做三维建模的过程中，要特别注意各零件之间的装配间隙：金属外壳与塑胶基座之间预留0.1mm的装配间隙，方便注塑件的公差吸收；端子与塑胶基座的安装孔之间采用零对零的配合公差，压装时不会出现端子歪斜的问题；安装法兰的固定孔设计为3.2mm的通孔，适配M3的面板固定螺丝，孔位周边做0.5mm的沉台，避免螺丝锁付时的毛刺顶起法兰导致安装不平整。

　　实际选型应用时，这类9针母头不仅可以用于传统的RS232串口通讯，在部分工业IO信号传输、小电流控制回路的连接场景中也有大量应用，设计时预留的载流能力可以满足每针3A的持续通电需求，满足常规控制信号与小功率供电的共线传输需求。针对不同的使用环境，外壳表面可以做镀镍、镀锡或者喷塑处理，镀镍版本的防盐雾性能更好，适合户外或者潮湿的工业场景，镀锡版本的导通电阻更低，适合对屏蔽性能要求更高的高频信号传输场景。建模过程中所有的倒角、拔模角度都要符合注塑与冲压的工艺要求，塑胶件的拔模角度取1.5度，金属冲压件的折弯内R取0.5倍料厚，避免后续开模生产时出现脱模困难、折弯开裂的问题。
