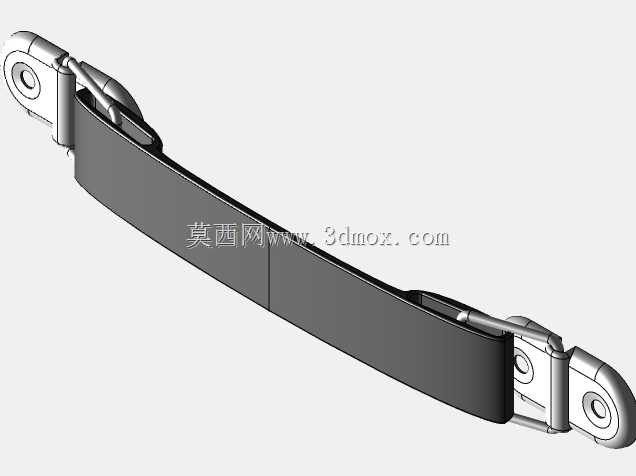

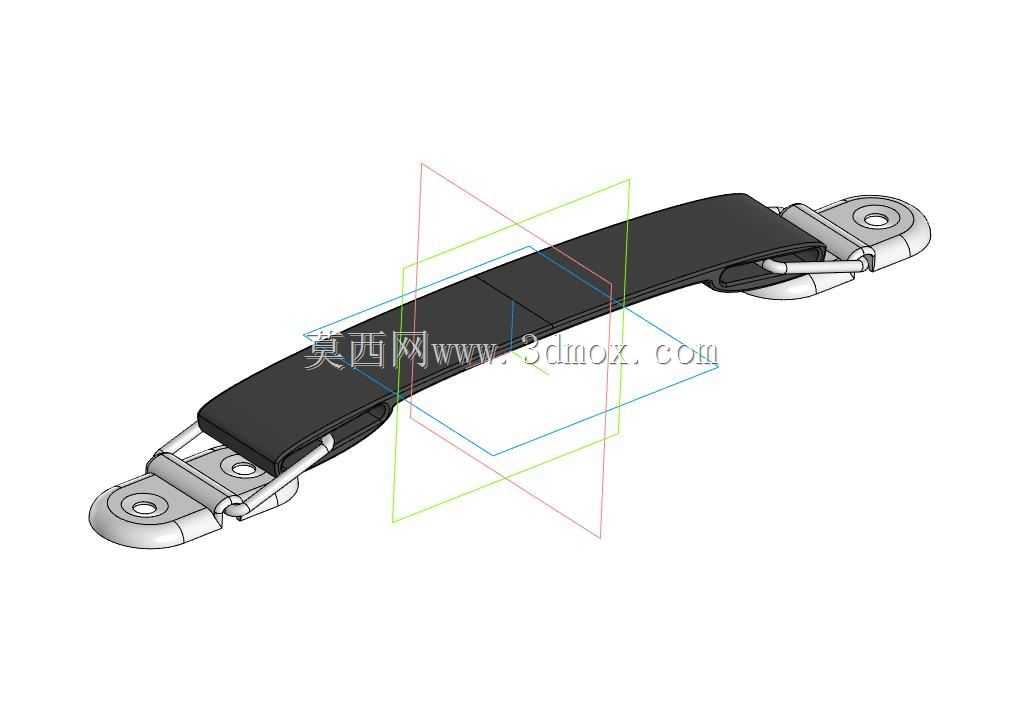

橡胶伸缩便携提手结构设计

　　这类带金属安装座的橡胶提手，日常在便携检测仪器、中小型工具箱、户外移动电源、小型通讯中继设备上的应用覆盖率极高，核心作用是在设备需要短距离人工转运时，提供贴合手掌的握持受力点，避免设备外壳直接受力出现开裂、漆面磨损的问题。不同于硬质塑料一体成型的提手，中间握持段采用橡胶材质的设计，首先解决了低温环境下握持冰手、硬质棱边磨手的使用痛点，橡胶本身的阻尼特性也能在手掌出汗、佩戴薄劳保手套操作时，减少打滑脱手的风险。

　　从结构设计逻辑来看，两端的金属安装座采用冲压折弯成型的钣金件，底座预留两个沉头安装孔，安装时可以将螺丝头完全沉入孔位内，不会突出底座平面硌伤设备外壳表面，也能避免螺丝外露勾挂其他线缆、包装袋。安装座和橡胶握持段的连接部分，采用内嵌金属挂钩的铰接结构，提手在非使用状态下可以自然贴合设备外壳表面放倒，不会突出设备轮廓占用额外的堆放空间，需要提拉时可以直接翻起至垂直受力状态，铰接位置的间隙控制在0.2mm以内，既保证转动灵活无卡滞，又不会出现过大旷量导致提手晃动产生异响。

　　橡胶握持段的截面采用中间微鼓、两侧收窄的弧形设计，宽度适配成年人手掌自然握持的尺寸，表面做了细微的防滑纹理处理，纹理深度控制在0.3mm，既不会因为纹理过深积灰难以清理，也能保证足够的摩擦阻力。橡胶材质的邵氏硬度选定在65A左右，兼顾握持的柔软度和长期使用的抗形变能力，在承受15kg以内的垂直拉力时，橡胶段的伸长率控制在8%以内，不会因为长期承重出现不可逆的拉长松弛，两端和金属挂钩的嵌合位置做了加厚包胶处理，避免反复弯折铰接位置时橡胶出现撕裂开胶的问题。

　　安装边界上，单组提手的两个安装座中心距为120mm，安装座底座的平面尺寸为30mm*20mm，要求设备安装面的平面度误差不超过0.5mm，安装时采用M4沉头螺丝固定，螺丝拧入深度不低于6mm，保证连接强度。放倒状态下提手突出设备表面的高度为12mm，拉起状态下握持段和设备安装面的垂直净距为35mm，足够成年人四指穿入握持，不会出现卡手的问题。

　　在实际选型适配时，需要根据设备整体重量核算提手的承重冗余，单支该款提手的额定承重为15kg，若设备重量超过20kg，建议对称安装两支提手分散受力，避免单侧受力过大导致安装座变形、橡胶段撕裂。铰接位置的金属转轴采用不锈钢材质，在高湿度、有盐雾的户外使用场景下，也不会出现生锈卡滞的问题，橡胶段采用耐候性配方，长期暴露在紫外线环境下也不会快速老化变脆，适配户外作业设备的使用需求。不同于织带类提手，这款橡胶提手的定型性更好，提拉时不会因为软塌缠绕设备上的外接天线、接线端子，日常维护时只需要用湿布擦拭表面即可清理污渍，没有织物纤维缝隙积灰的问题，适合在工业现场、户外勘测等复杂环境下使用。
