重载四轮差速移动AGV转运平台结构

　　这款轮式移动转运平台的结构设计，核心围绕厂内柔性物流的重载转运需求展开，区别于传统固定路径的输送线设备，该平台无需预埋轨道或铺设磁条，可通过差速控制实现全向移动适配，适配电子制造车间、电商仓储分拣区、汽车零部件加工线边的物料周转场景，能够替代人工完成栈板物料、工装夹具、半成品工件的点对点转运作业，降低人工搬运的劳动强度，同时减少线边物流通道的固定设备占用率。从结构设计逻辑来看，平台采用上下分层的承载布局，上层为平整的一体化承载台面，台面边缘做了圆角包边处理，既避免转运过程中尖锐棱角刮蹭物料或周边设备，也预留了后续加装辊筒移栽机构、顶升机构、牵引挂钩的安装孔位，可根据不同场景的作业需求快速拓展功能，无需对主体底盘结构做大幅改动。底盘部分采用四轮独立悬挂的承载设计，四个大直径橡胶驱动轮分别布置在底盘四角位置，单轮承载能力经过冗余校核，即使在车间地面存在3mm以内的接缝或微小坡度时，也能保证四个轮子同时贴合地面，避免出现单轮悬空导致的驱动力不足、行驶跑偏问题。差速转向的控制逻辑通过左右两侧车轮的转速差实现转向，相比舵轮转向结构，该设计的底盘结构更简洁，后期维护成本更低，最小转弯半径可控制在自身长度的1.2倍范围内，能够在宽度2米以内的狭窄通道内完成掉头、直角转弯动作，适配多数老旧厂房的狭窄通道布局。

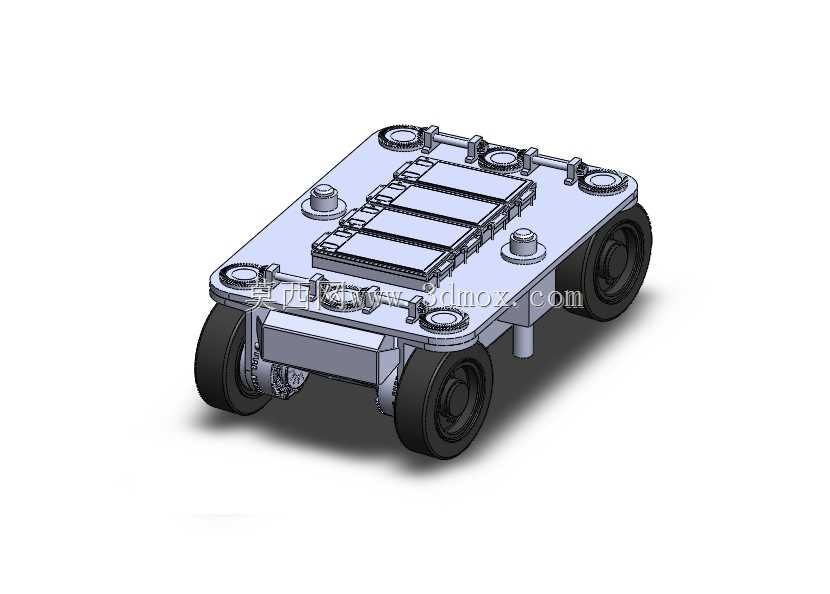

　　在安装边界的尺寸设计上，平台整体高度控制在较低范围内，保证台面承载面距离地面的高度适配现有标准栈板的对接高度，无需额外加装过渡坡道即可完成人工上下料或与线边输送设备的对接；车身长度与宽度的比例经过反复优化，在保证1.2倍标准栈板承载面积的前提下，尽可能缩小车身外廓尺寸，减少行驶过程中的通道占用空间。底盘内部预留了充足的电气元件安装腔体，可容纳电池组、驱动控制器、导航传感器、安全避障元件的安装，腔体四周做了密封翻边设计，能够阻挡车间内的灰尘、切削液飞溅进入腔体内部，保护电气元件稳定运行。

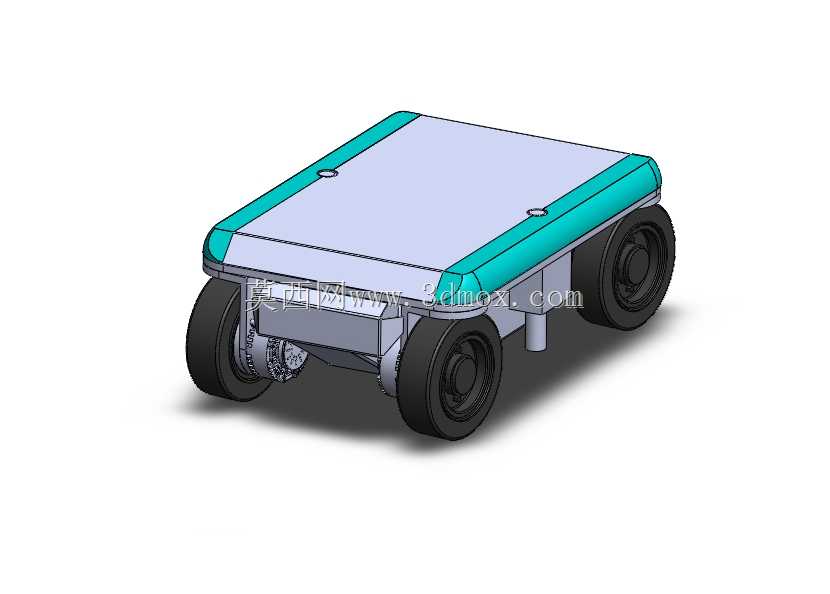

　　车身侧面的青绿色装饰条区域预留了安全触边、急停按钮、状态指示灯的安装位置，符合厂内移动设备的安全设计规范，当平台行驶过程中触碰到周边障碍物时，安全触边可立即触发停机信号，避免碰撞事故发生。轮组的安装结构采用模块化设计，每个轮组都可单独拆卸更换，当轮胎出现磨损或驱动电机出现故障时，无需拆解整个底盘即可完成维修更换，大幅缩短设备的停机维护时间。承载台面采用一体化冲压成型的钢板结构，台面下方布置了纵横交错的加强筋，保证满载情况下台面的挠度变形量控制在0.5mm以内，避免承载精密工件时因台面变形导致的工件定位偏移。

　　该结构设计同时兼顾了量产加工的工艺性，所有钣金件都采用常规的激光切割、折弯工艺即可加工，无需开模定制，焊接位置都设计在底盘内侧，外部无明显焊接痕迹，既提升了外观的整洁度，也减少了焊接打磨的工作量。在实际应用场景中，该平台可根据需求搭载不同的导航模块，适配磁导航、二维码导航、激光SLAM导航等多种导航方式，无需改动主体机械结构即可完成导航方案的切换，能够满足不同预算、不同场景精度要求的项目需求，比如在仓储分拣场景中可搭载二维码导航实现高精度的站点停靠，在无固定标识的老旧车间可搭载激光SLAM导航实现快速部署，无需对现场环境做大规模改造。
