水管式微型水力发电供电部件结构设计

　　在民用供水、商用楼宇给排水以及户外小型输水系统的实际运维场景里，电阀与智能水表的供电一直是容易被忽视的痛点：常规电池供电需要定期拆换，不仅增加运维人工成本，在潮湿管井、户外埋管等特殊安装位置，拆换作业的操作难度极大；外接市电布线则需要额外做防水防护，施工成本高，还容易因管路渗漏引发用电安全隐患。这款管路取能部件的设计初衷，就是直接串接在供水通路中，利用管内水流的动能转化为电能，为同管路上的电动控制阀、智能远传水表提供稳定的工作电源，省去外接电源与定期更换电池的麻烦。

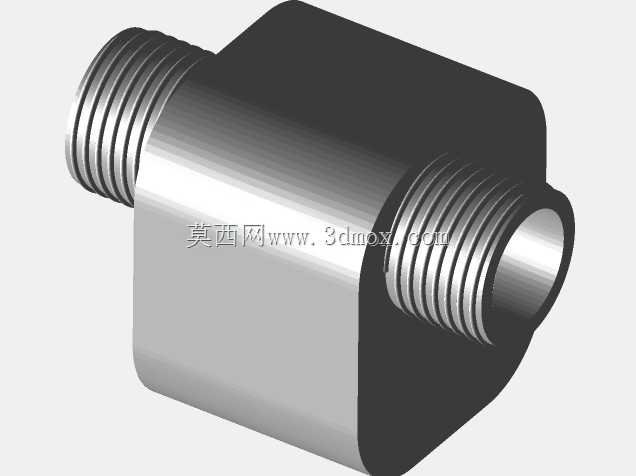

　　从结构设计逻辑来看，部件整体采用圆角方型主体加双侧外螺纹接口的构型，主体外壳做了大圆角过渡处理，没有尖锐棱角，一方面是为了降低注塑成型时的应力集中风险，提升外壳的抗水压冲击能力，另一方面也能减少安装过程中磕碰损坏的概率，适配管井内狭窄的安装空间。两侧的外螺纹接口采用标准水管管螺纹规格，能够直接与现有同口径的供水管道、阀门、水表进行螺纹旋接，不需要额外定制转接头，安装时仅需在螺纹处缠绕生料带做密封处理即可，和普通水管接头的安装流程完全一致，不需要对现有管路做大规模改造，降低了现场施工的适配难度。

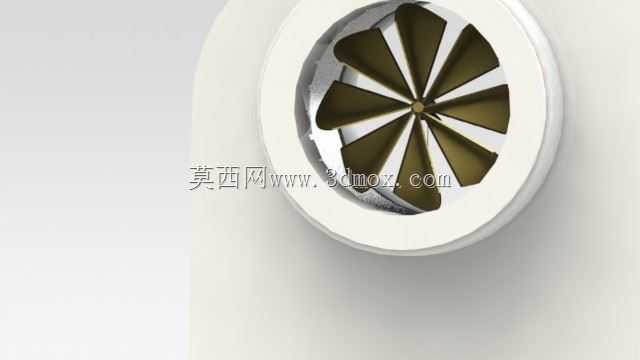

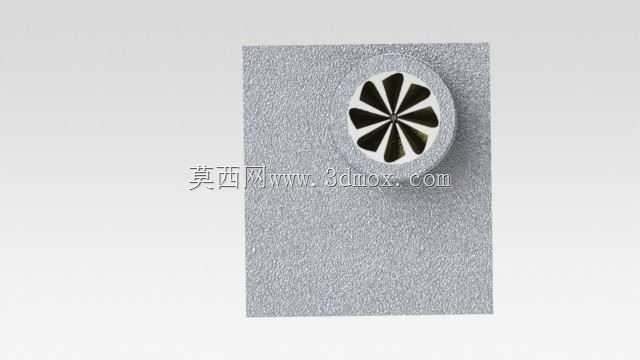

　　部件内部集成了微型水力叶轮与整流稳压模块，水流从一端接口进入主体腔室后，会顺着导流结构冲击内置叶轮带动其旋转，通过磁耦合结构将动能传递到腔室外侧的发电组件，避免转动轴穿壁带来的密封渗漏风险，发电组件产生的交流电经过内置的整流、稳压电路处理后，输出符合电阀、水表工作要求的直流电压，只要管路内有正常流动的水流，就能持续输出稳定电能，完全匹配供水系统中电阀启闭、水表计量与数据远传的用电需求。

　　从安装边界来看，部件的主体外轮廓尺寸控制在常规水管接头的适配范围内，双侧接口的同轴度公差控制在0.1mm以内，旋接安装后不会出现管路偏斜的问题；主体的最小壁厚经过水压校核，能够承受1.6MPa的常规供水静压，满足民用建筑供水、户外市政供水的压力等级要求。接口处的螺纹长度按照国标管螺纹的有效旋合长度设计，旋接后能够保证足够的连接强度与密封性能，不会因为管路振动、水压波动出现松脱渗漏的问题。

　　在实际应用选型时，这款部件可以直接串接在入户水表前端、楼栋支管的电阀前端位置，不需要额外预留过大的安装空间，主体外侧的平面结构也方便安装时用扳手夹持施力，不会因为外壳圆弧度过大出现打滑的问题。内部的流道经过流线型优化，水流经过部件时的压损控制在极低范围内，不会对正常供水的水压、流量造成明显影响，也不会因为流道突变产生明显的水流噪音，适配民用供水场景的静音要求。

　　考虑到供水环境的潮湿特性，整个部件的外壳采用耐水腐蚀的工程塑料材质，发电组件与电路部分完全做了灌封密封处理，能够长期在浸水潮湿环境下稳定工作，不会出现电路受潮短路、金属部件锈蚀的问题。部件的通径与接口螺纹完全匹配对应口径的水管，不会因为加装该部件出现通径缩径影响供水流量的问题，在满足取能发电需求的同时，完全不影响原有管路的供水功能。
