N2M4锁紧螺母高精度三维结构设计

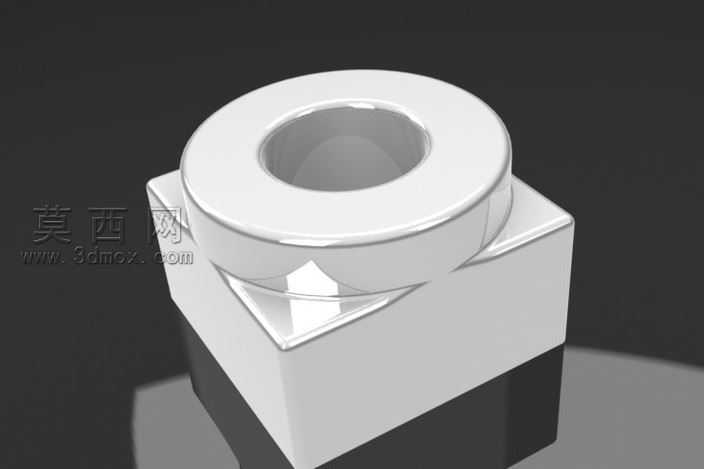

本作品为N2M4规格锁紧螺母的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以基准面定位绘制方形底座的二维轮廓草图，通过拉伸凸台命令生成方形基体部分，基体的棱边按照实际零件的工艺要求做了微小倒角处理，避免锐边应力集中的问题。随后在方形基体上方绘制圆形凸台的同轴草图，保证圆形凸台与方形基体的中心轴线完全重合，通过二次拉伸生成上部的环形凸台结构，再以凸台顶面为基准绘制内螺纹孔的截面轮廓，通过螺旋线扫描切除命令生成符合M4螺纹规格的内牙结构，螺纹的牙型角、螺距参数完全匹配通用公制螺纹标准，确保与对应规格螺栓的装配适配性。建模过程中对螺母的锁紧卡位结构做了精细化特征处理，在方形基体与圆形凸台的衔接位置构建了楔形锁紧卡位，该结构是实现螺母防松功能的核心部分，通过精准的尺寸约束保证卡位的角度与深度符合锁紧力学要求，当螺母与配套件装配时，楔形结构可产生持续的轴向张紧力，抵消振动工况下的螺纹松脱力矩。材质与渲染阶段，为模型赋予了亮面镀锌金属材质，调整材质的反射率、粗糙度参数模拟五金标准件的镀锌表面质感，场景中添加了柔和的环境光与定向补光，通过光影效果突出螺母的结构轮廓与金属光泽，渲染输出的效果图清晰展现了零件的方形底座、圆形凸台、内螺纹孔、锁紧卡位各部分的结构形态。整个建模过程遵循机械零件设计的基准统一原则，所有特征的尺寸约束与几何约束完全关联，可通过修改参数快速适配同系列不同规格的锁紧螺母设计需求，模型的结构细节完全还原实物的装配特征，可直接用于机械装配的干涉检查、产品结构展示以及紧固件选型的参考，能够满足机械设计场景下对该类标准件的三维模型使用需求，清晰呈现了锁紧螺母的防松结构设计逻辑与零件形态特征。
