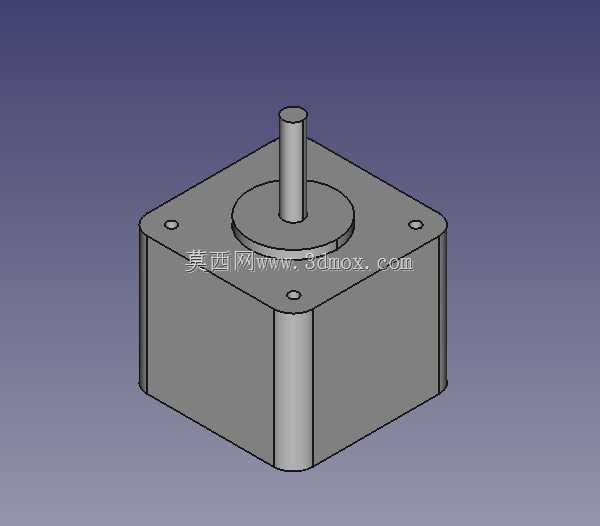

Nema17规格34毫米机身步进电机结构

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、小型传送带驱动单元这类对安装空间有严格限制的场景里，Nema17规格的步进电机一直是选型清单里的高频选项，这次梳理的34毫米机身长度的Nema17步进电机结构，刚好适配那些对轴向安装尺寸有压缩要求的紧凑装配场景。先从实际安装边界说起，这款电机采用Nema17标准的方形安装法兰，法兰边长统一为42毫米，四个安装孔位呈正方形分布在法兰四个角，孔位间距严格遵循Nema标准的31毫米节圆尺寸，安装孔适配M3规格的紧固螺丝，不管是搭配标准的电机安装座、同步轮传动支架，还是直接锁附在设备铝型材立板上，都能和现有通用安装配件直接兼容，不需要额外做转接板加工，能大幅缩短结构设计阶段的配件适配周期。

　　输出轴的尺寸也遵循通用规格，轴径5毫米，轴伸长度从法兰端面算起为22毫米，轴端做了平切处理，方便搭配紧定螺丝固定同步轮、联轴器或者小型齿轮，避免传动过程中出现打滑空转的问题，轴的同轴度公差控制在0.02毫米以内，高速运转时能有效降低径向跳动，减少传动噪音和连接部件的磨损。机身部分采用方形叠片定子结构，34毫米的机身长度比常规40毫米、48毫米长度的同规格电机更短，在一些安装腔深度有限的设备里，比如小型桌面雕刻机的Z轴驱动、便携自动化检测设备的滑台驱动，这个尺寸刚好能塞进狭窄的安装空间，不会和周边的走线槽、传感器支架产生结构干涉。

　　从功能特性上看，这款两相混合式步进电机的保持扭矩适配轻载传动场景，步距角为标准的1.8度，整步运行下一圈200步，搭配细分驱动器能实现更精细的进给分辨率，完全满足小型设备的点位运动控制需求，不管是做定长送料、精准定位还是低速往复运动，都能提供足够的输出力矩，不会出现低速丢步的问题。设计思路上，整个结构完全遵循Nema标准的安装接口规范，没有做非标的安装尺寸改动，目的就是最大化兼容现有成熟的传动配件生态，结构建模的时候把定子叠片、转子磁钢、前后端盖、输出轴、轴承位都做了还原，前后端盖的轴承安装位预留了标准623轴承的装配间隙，端盖和机身的配合止口做了公差匹配，保证装配后前后轴承的同轴度，避免组装后出现轴卡滞、运转阻力大的问题。实际选型的时候要注意，这款短机身的电机扭矩比长机身版本略低，不适合大负载的传动场景，更适合轻载、高速、安装空间受限的场合，比如小型点胶机的XY轴驱动、自动拧螺丝机的送料模组驱动、教学实验平台的运动轴搭建，在这些场景里，紧凑的尺寸能帮设计者省下更多的结构空间去布置其他功能部件，不用为了迁就电机长度去放大整个设备的外形尺寸。建模的时候还特意还原了电机出线端的结构位置，出线口位于机身尾部的侧面，方便布线的时候把线缆顺着设备型材的走线槽布置，不会因为尾部出线和设备后壁产生挤压，线缆的弯曲半径也能得到保证，延长线缆的使用寿命。

　　另外法兰端面的止口尺寸也做了精准还原，止口直径22毫米，突出法兰端面1.5毫米，安装的时候可以和安装座的定位孔配合，实现快速定位，不用反复调整电机的同轴度，装配效率能提升不少，这个细节很多非标准建模都会忽略，但实际装配的时候止口定位是保证电机和传动部件同轴的关键，能有效避免因为安装偏心导致的联轴器磨损、同步带跑偏问题。从结构强度上看，方形机身的四个边角做了小圆弧过渡，既避免了锐边划伤装配人员，也能在一定程度上提升机身的结构刚性，减少电机运转时的共振传导，搭配驱动器的细分控制，能让电机在低速运行时的震动控制在合理范围内，不会带动整个设备机架产生明显的共振噪音。
