集成驱动紧凑型直流无刷伺服电机结构

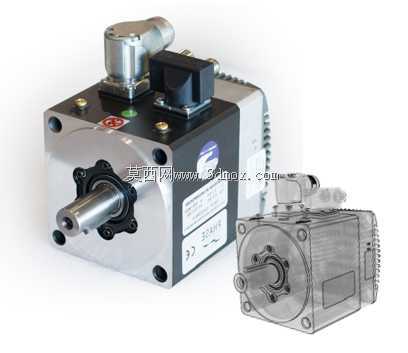

　　在自动化产线的高精度工位改造、协作机器人关节模组、小型数控设备进给轴、医疗检测设备传动单元这类对安装空间有严苛限制的场景里，传统分体式伺服的驱动与电机分离布局，往往会挤占大量柜体安装空间，额外的动力与编码线缆走线也会增加设备布线复杂度，拖链弯折寿命受限的问题在往复运动频次高的工位上尤为突出。这款集成式直流无刷伺服的设计，正是瞄准这类空间受限的高精度传动需求，将伺服驱动单元直接集成在电机本体尾部，省去了独立驱动器的安装空间，也大幅缩短了驱动与电机绕组、编码器之间的连线长度，减少了外部电磁干扰对信号传输的影响，在紧凑的设备布局里能有效降低布线难度。

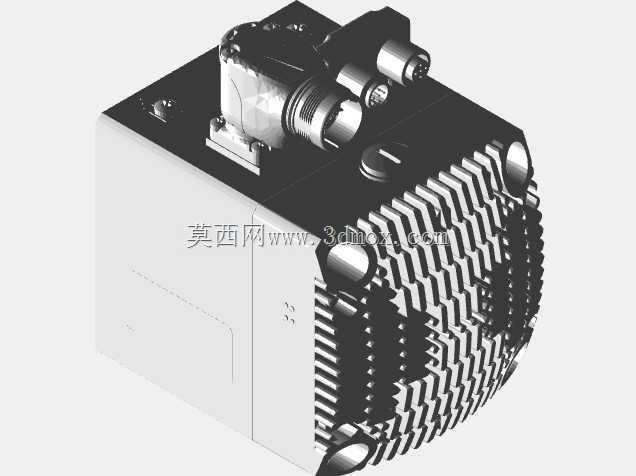

　　从结构设计逻辑来看，电机本体采用方形安装法兰配合端面定位止口的设计，输出轴采用标准平键连接结构，轴伸端的密封结构可以阻挡加工场景下的切削液、粉尘进入轴承腔，适配多数工业场景的防护需求。尾部集成的驱动模块采用金属壳体封装，和电机机壳之间做了导热接触设计，能借助电机本体的金属壳体扩大散热面积，避免驱动模块在持续负载运行时出现过热降额的问题，侧面预留的通讯与电源接口采用快插式航空接头，现场接线时不需要拆开壳体，直接对准卡扣插合即可完成连接，能有效缩短设备装配的接线周期。在功能适配层面，这款伺服支持ethercat与canopen两种主流工业总线协议，可以直接接入多数主流PLC与运动控制器的总线网络，不需要额外加装通讯转换模块，在多轴联动的设备布局里，只需要通过总线串接即可完成多轴的组网控制，大幅减少了设备内部的线缆数量。电机本体的绕组采用集中式绕线工艺，配合高磁能积的永磁转子，在同等体积下能输出更高的持续扭矩，低速运行时的扭矩波动控制在较低区间，在低速进给、精确定位的工位上不会出现爬行现象，满足高精度传动的需求。

　　从安装边界来看，方形法兰的安装孔位采用对称布局，不管是水平安装、垂直安装还是侧装，都不需要额外调整安装支架的孔位，输出轴的轴伸长度、键槽尺寸都符合通用伺服的安装尺寸规范，在旧设备改造替换时，可以直接替换同功率等级的传统分体式伺服，不需要对原有设备的安装结构做大规模改动，降低改造的设计与加工成本。在实际应用中，这类集成伺服常被用在3C电子组装设备的 pick-and-place 工位、小型包装设备的送膜轴、AGV小车的驱动轮、实验室自动化分析设备的传动单元，这类场景要么设备内部空间极其有限，要么对设备整体重量有严格要求，集成式的设计可以在满足传动精度与动态响应要求的前提下，最大限度压缩传动单元的占用空间。

　　设计过程中，建模时需要重点关注电机本体与尾部驱动模块的同轴度公差，避免装配后出现驱动模块壳体与电机后端盖的错位，影响密封与散热效果；接口的位置布局需要结合实际安装场景的走线方向预留足够的插拔空间，避免设备装配后出现接头无法插拔、线缆弯折半径过小的问题；输出轴的轴承选型需要匹配额定负载下的径向与轴向受力要求，在带轮传动、齿轮传动的不同负载场景下，都能保证长期运行的寿命。另外，电机侧面预留的状态指示灯位置，在建模时需要考虑实际装配时的可视角度，不管是正装还是侧装，操作人员都能直观看到设备的运行状态，不需要额外加装外置状态指示灯，进一步简化设备的外围设计。
