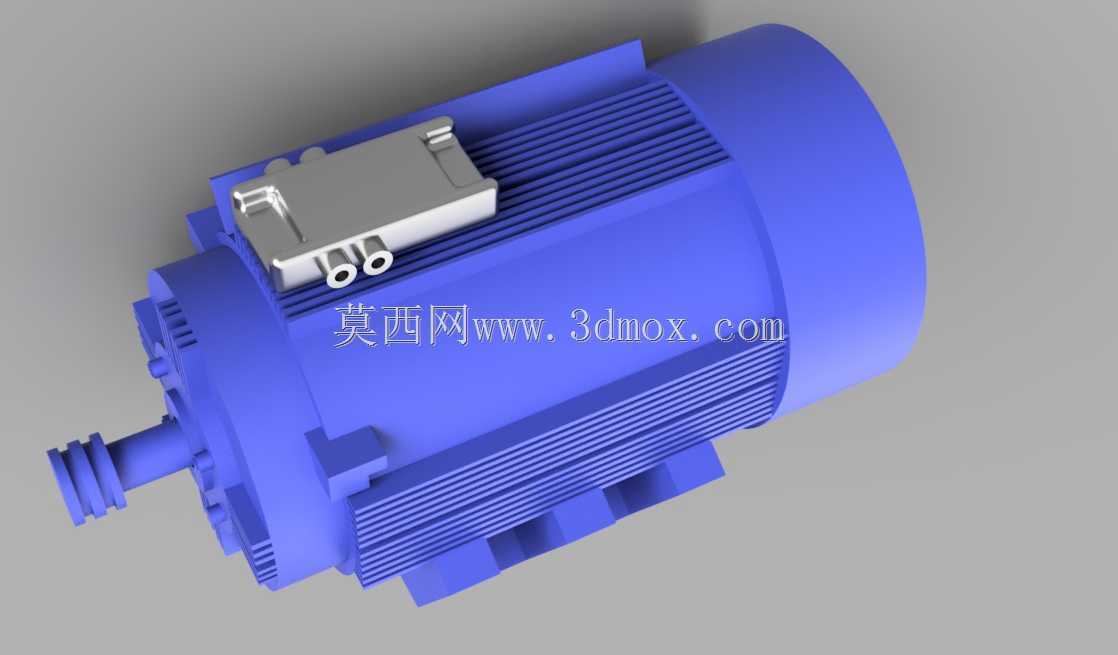

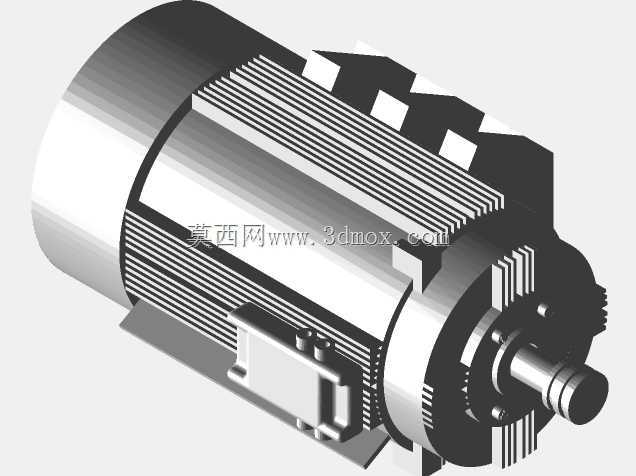

工业用鼠笼式感应电机三维结构设计

　　这款感应电机的三维结构还原，完全围绕工业现场实际安装与运维需求搭建，没有做多余的外观美化，所有结构特征都对应量产电机的真实加工与装配逻辑。从应用场景来看，这类电机是工业传动领域的核心动力源，覆盖机床进给驱动、风机水泵负载、输送线辊筒驱动、小型生产设备动力输出等多个场景，不同场景下对电机的安装尺寸、轴伸负载、散热能力的要求差异较大，建模时特意保留了可参数化调整的结构接口，方便后续根据不同工况做适配修改。

　　从实际用途出发，这款电机的核心作用是将三相交流电的电磁能转换为旋转机械能，为后端负载提供稳定的转速与扭矩输出，建模时重点还原了定子与转子的配合间隙、端盖的轴承位公差、接线盒的防护结构，这些细节直接决定电机运行时的振动值、噪音水平与防护等级，是结构设计阶段必须反复校核的部分。比如接线盒的位置设置在机壳顶部偏侧的位置，既方便现场布线时的线缆接入，也能避免卧式安装时接线盒积水进灰，接线盒内部预留的接线端子安装位、接地桩位置都和实物保持一致，不会出现现场安装时线缆弯折半径不足的问题。

　　功能特性方面，机壳表面的轴向散热筋不是随意排布的装饰结构，每一条筋的高度、间距、倾斜角度都经过热仿真校核，电机额定运行时定子绕组产生的热量通过铁芯传导到机壳，散热筋增大了机壳与空气的接触面积，配合后端的风罩与风叶形成定向风道，能保证电机在额定负载下长期运行时绕组温度不超过绝缘等级允许的限值。输出轴端的轴伸采用标准键槽结构，键槽的位置、深度、宽度都符合通用传动件的配合标准，不管是连接联轴器、皮带轮还是齿轮，都不需要额外做轴头修改；轴伸根部的挡圈槽、油封位也做了精准还原，装配时可以直接套用标准油封与轴承，避免出现漏油、轴承窜动的问题。前端盖与后端盖的止口配合尺寸、安装螺栓孔的位置度都做了约束，保证装配后定子与转子的同轴度，减少运行时的单边磁拉力，降低轴承的额外负载。

　　设计思路上，整个模型采用自顶向下的装配逻辑搭建，先确定定子铁芯的中心轴线作为整个装配的基准，所有零件的特征都围绕这个基准做关联参考，后续如果需要调整电机的中心高、轴伸长度、安装孔距，只需要修改顶层的基准参数，关联的零件特征会自动更新，不需要逐个零件修改，能大幅提升衍生型号的设计效率。建模时特意区分了加工面与非加工面的特征，机壳的安装止口、端盖的轴承室、轴伸的配合面都保留了加工余量的标识位，方便后续出工程图时直接标注公差与粗糙度要求；风罩的卡扣结构、吊环的安装螺纹孔也都做了还原，方便做装配干涉检查，避免实际生产时出现零件装不上的问题。

　　外形尺寸与安装边界方面，模型严格遵循通用工业电机的安装尺寸规范，底脚安装孔的孔距、中心高、轴伸直径与长度、键槽尺寸都对应标准机座号的参数要求，卧式安装时底脚的平面度、安装孔的沉头深度都做了约束，保证安装时电机与安装底座能完全贴合，不会出现翘曲导致的轴系不对中问题。接线盒的外部轮廓尺寸、出线口的螺纹规格也符合现场布线的空间要求，不会出现线缆接头与周边设备干涉的情况；电机整体的径向尺寸、轴向长度都预留了散热空间，安装时后端风罩与周边障碍物的距离只要满足常规要求，就能保证风道通畅，不会影响散热效果。另外，模型还还原了电机表面的接地标识位置、铭牌安装位，方便后续做整机的安规校核，完全满足结构设计、设备选型阶段的方案验证、装配仿真、干涉检查需求。
