适配多模块的DC电子负载电池测试外壳

　　在小功率电源、锂电池组的研发与量产检测环节，桌面型电子负载是实验室、小批量产线工位上的高频使用设备，这类设备常采用标准咬接式模块形态，配套的适配外壳直接决定了设备的使用便利性、模块兼容性与长期使用的可靠性。本次设计的外壳核心适配79mm×43mm标准咬接尺寸的功能模块，这类尺寸是小功率测试、电源转换类模块的通用外形规格，除核心适配的35875TE电子负载模块外，同尺寸的变频脉冲发生器、直流恒流电子负载、DC-DC可调直流电源模块、高精度毫伏信号源、直流多功能液晶面板、PWM频率发生器、直流可变电源等模块，均可在少量调整安装位后装入该外壳，大幅提升了外壳的通用适配性，减少了不同功能模块重复设计外壳的工作量。

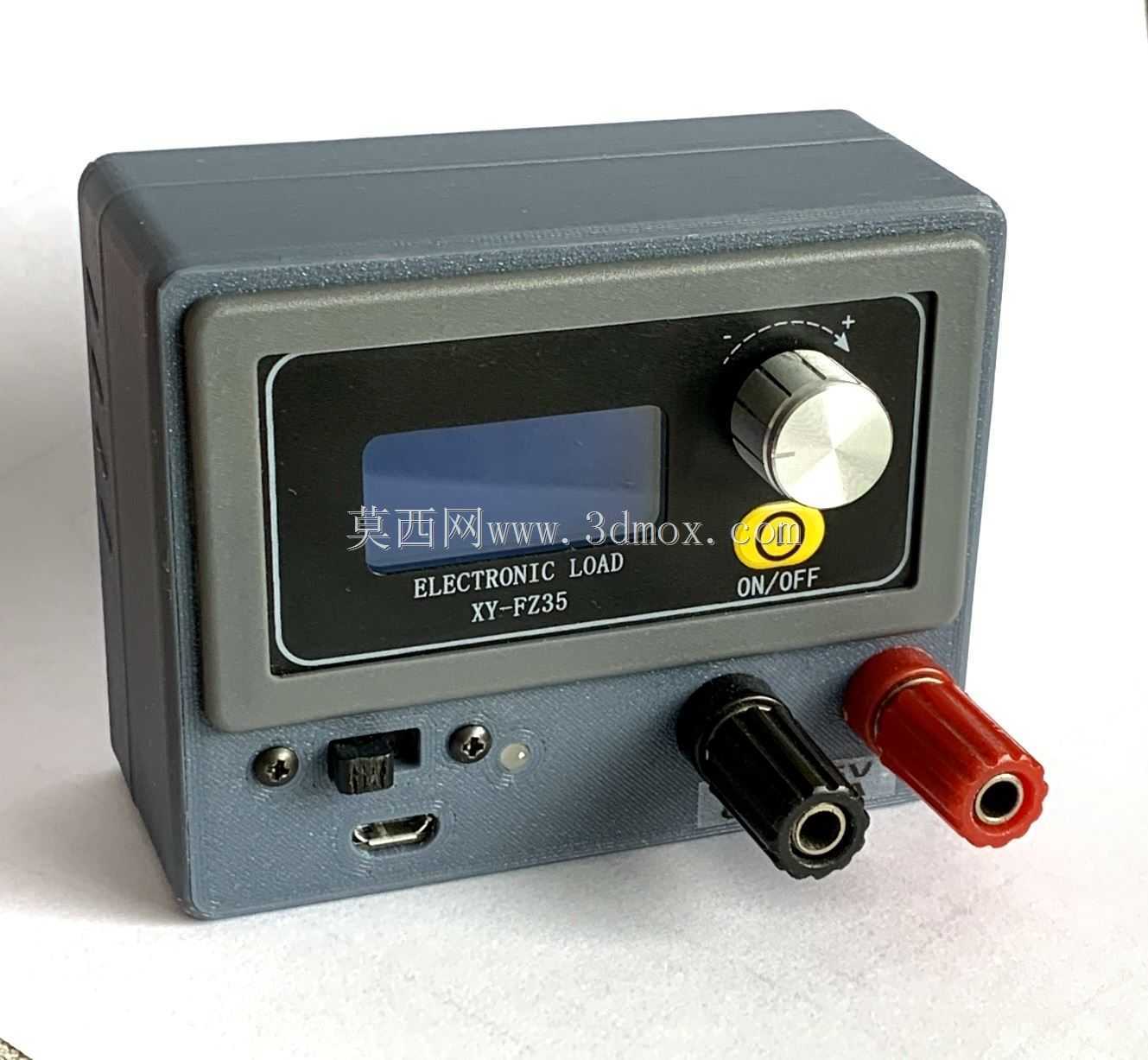

　　从实际使用场景出发，日常测试过程中操作人员需要频繁调整负载参数、插拔测试接线、连接供电线路，因此外壳的接口布局完全围绕单手操作的动线设计：将USB充电接口布置在外壳正面偏下位置，操作人员调整参数时无需侧身寻找机身侧面的供电口，插拔供电线的动作可以和旋钮调节动作在同一操作平面完成；测试接线柱采用红黑分色的大尺寸接线端子，突出外壳正面一定高度，拧动接线时无需额外工具即可徒手完成香蕉插头的插拔与拧紧，大电流测试时接线柱的接触面积也能满足载流要求，避免小接线端子长期大电流工作出现发热松动的问题。

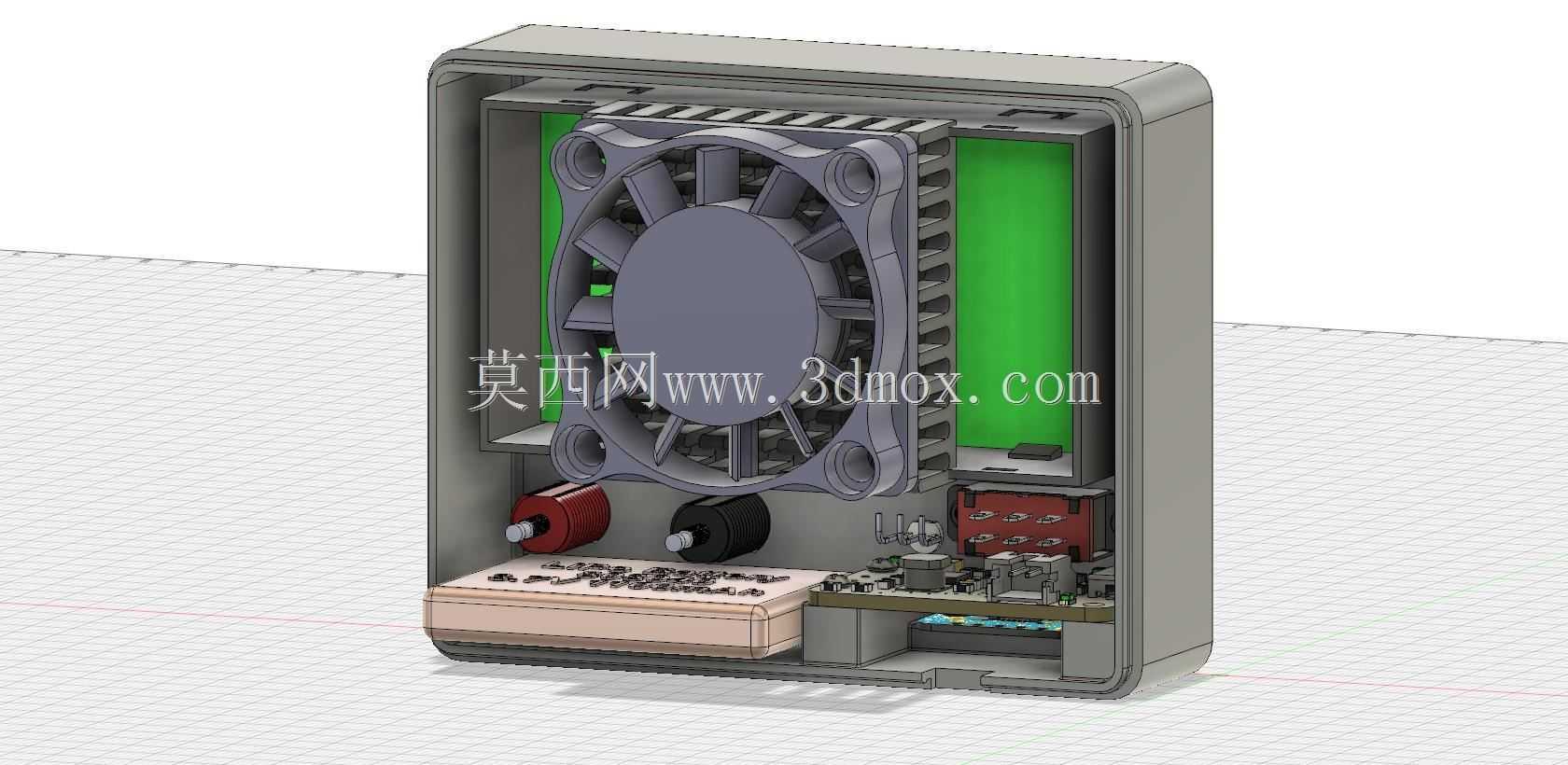

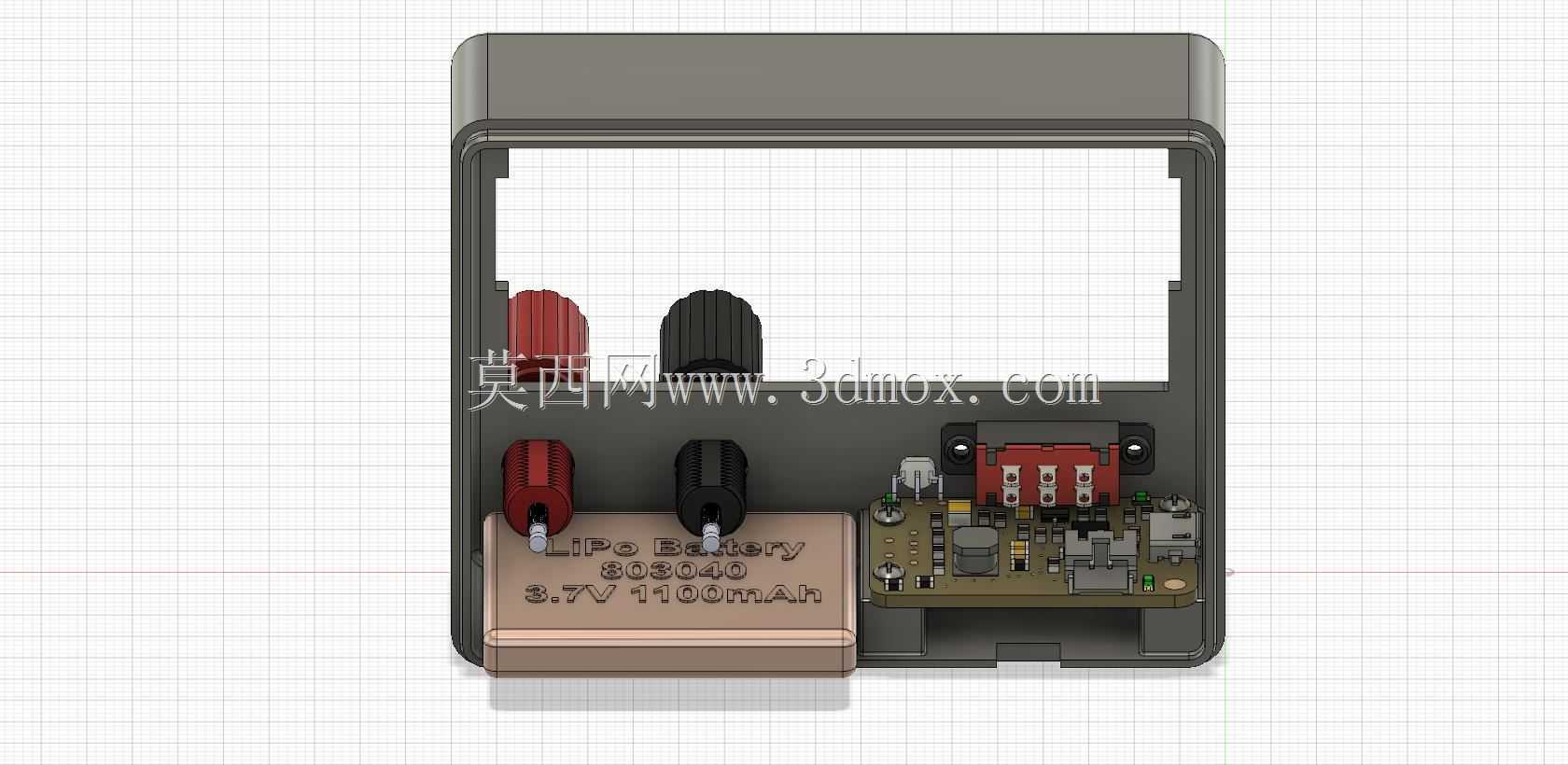

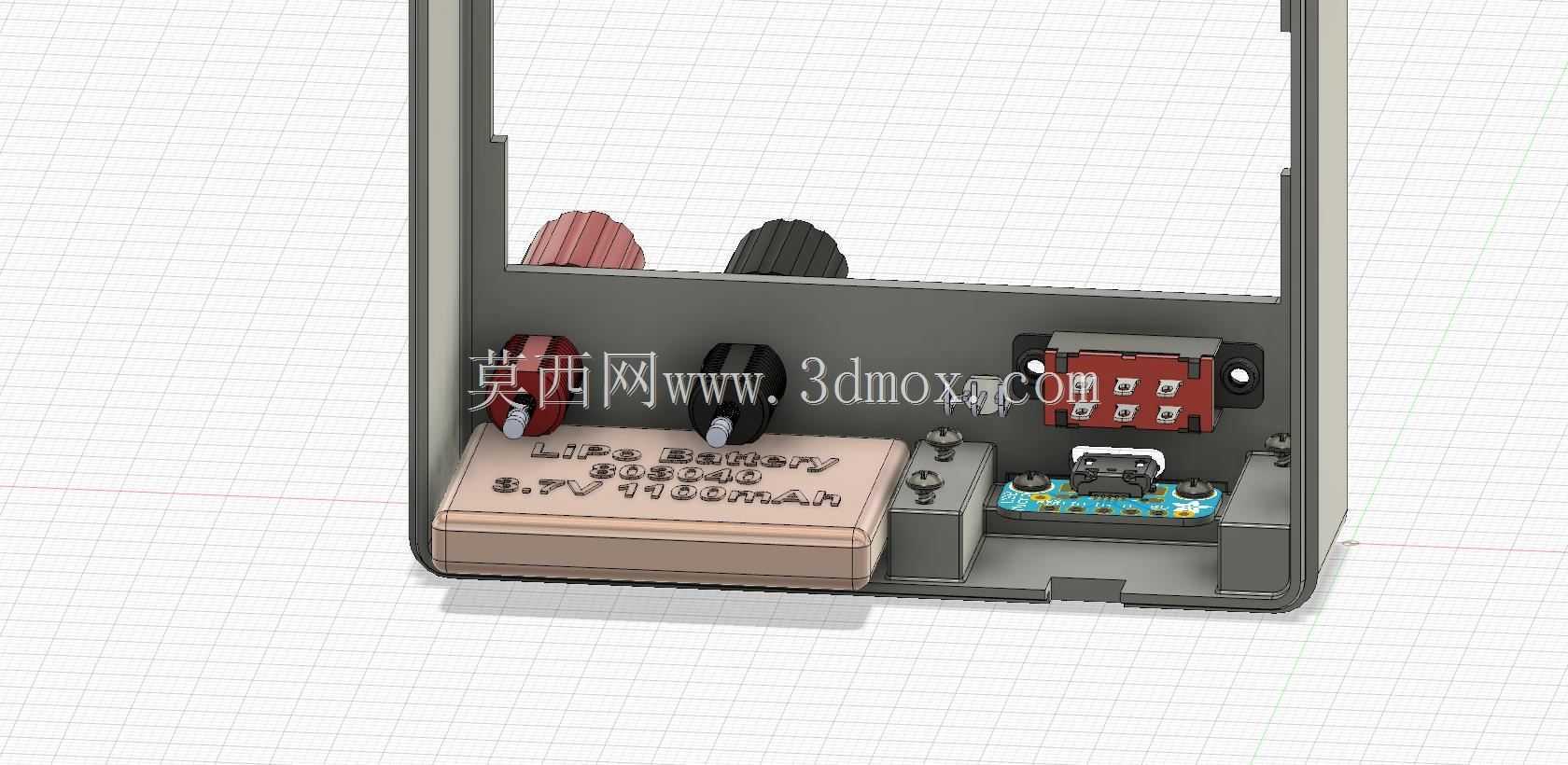

　　结构设计上，外壳前后半部分采用无螺丝卡扣拼接结构，卡扣的扣合量经过实际打印验证，采用PETG材质打印时，卡扣的弹性与扣合强度刚好满足日常拆装需求，反复拆装不会出现卡扣断裂的问题，无需额外螺丝固定即可实现前后壳的紧密贴合，装配效率远高于螺丝固定结构；如果采用PLA材质打印，由于PLA材质脆性较高，长期拆装可能出现卡扣断裂，可根据实际使用的打印材质微调卡扣厚度，适配不同材料的力学性能。外壳内部预留了锂电池与升压模块的安装空间，可直接装入锂聚合物电池与1000mA规格的升压器调节模块，实现设备的离线便携使用，无需外接电源即可完成户外、移动场景下的电池负载测试；内部走线槽位预留了USB分线板的安装位，采用Micro-B规格的USB分线板时，可将升压板旋转90度安装，避免内部走线与模块元件出现干涉。

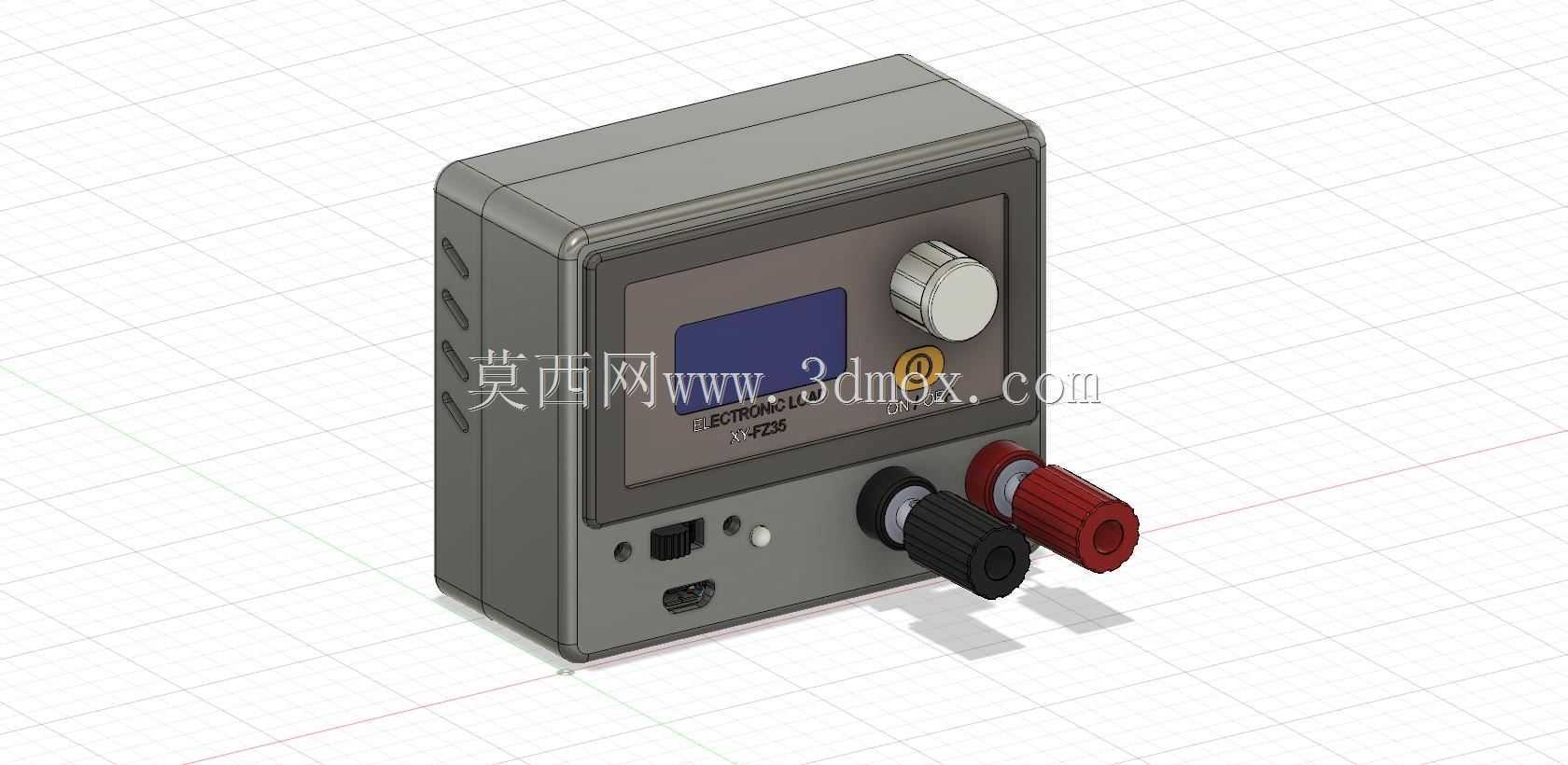

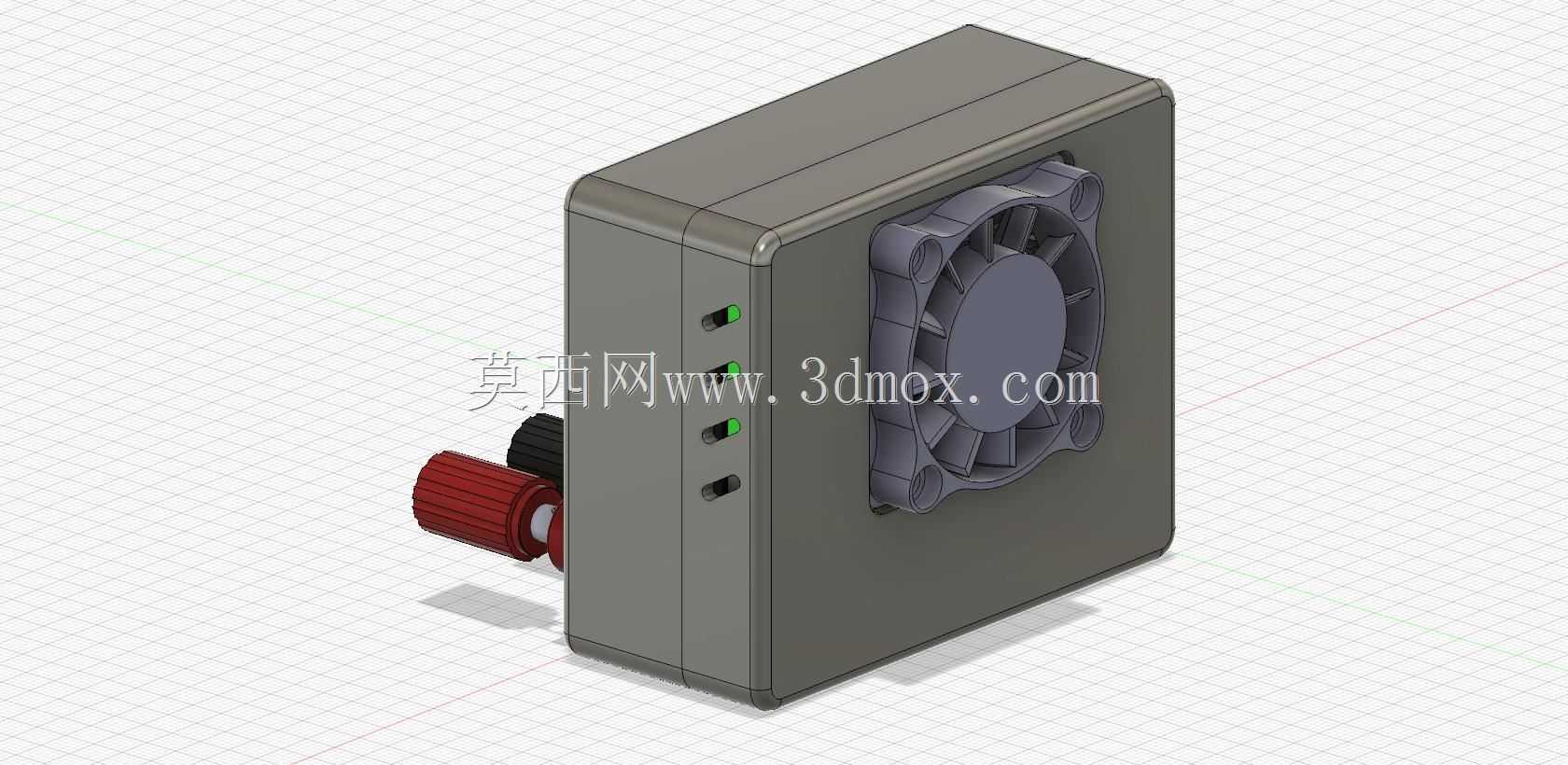

　　外壳正面预留了显示屏与调节旋钮的精准开孔，显示屏开孔边缘做了0.2mm的下沉台阶，粘贴显示面板保护膜时不会出现边缘翘起的问题；调节旋钮的开孔与模块自带旋钮的同轴度控制在0.1mm以内，旋钮转动时不会与外壳开孔边缘产生摩擦，调节手感顺滑无卡顿。外壳侧面设计了阵列式散热通风槽，电子负载模块长时间带载工作时产生的热量可通过通风槽自然对流散出，避免密闭外壳内部积温导致模块过热保护；外壳底部预留了1mm高度的支撑脚，放置在工作台面时底部与台面之间留有通风间隙，进一步提升散热效率。

　　安装边界方面，外壳的外部整体尺寸控制在100mm×70mm×50mm以内，可直接放置在标准防静电工作台的物料架层板上，不会占用过多工位空间；内部模块安装位的定位筋高度为1.5mm，模块装入后不会出现前后左右的窜动，咬接式模块的金手指连接部位与外壳内部的定位槽完全对齐，模块对接时不会出现插歪、针脚弯折的问题。外壳上预留了双LED指示灯的开孔，可将模块上的状态指示灯通过导光结构引出到外壳正面，也可外接LED连接到内部升压板或负载模块的信号端，实现供电状态、负载工作状态的直观指示，无需拆开外壳即可判断设备的工作状态。
