XY-FZ35电子负载电池测试仪结构设计

　　这款电子负载电池测试仪主要面向电池性能检测、小型电源模块带载验证场景，在消费电子电池来料检验、DIY电源调试、小功率直流电源老化测试环节都有广泛应用，能够精准模拟不同阻值的负载工况，采集电池放电过程中的电压、电流参数，为电池容量标定、放电特性分析提供可靠的硬件载体。设备采用嵌入式面板安装结构，整体外壳为方正的盒式造型，前面板集成了显示区域、调节旋钮与电源开关，背部预留接线端子与散热结构，适配标准工业面板开孔尺寸，可直接嵌入测试台架、小型检测设备机柜中使用，安装时仅需预留对应深度的内部空间，接线端位于背部侧面，不会额外占用正面操作区域，符合常规工业检测仪器的安装布局习惯。

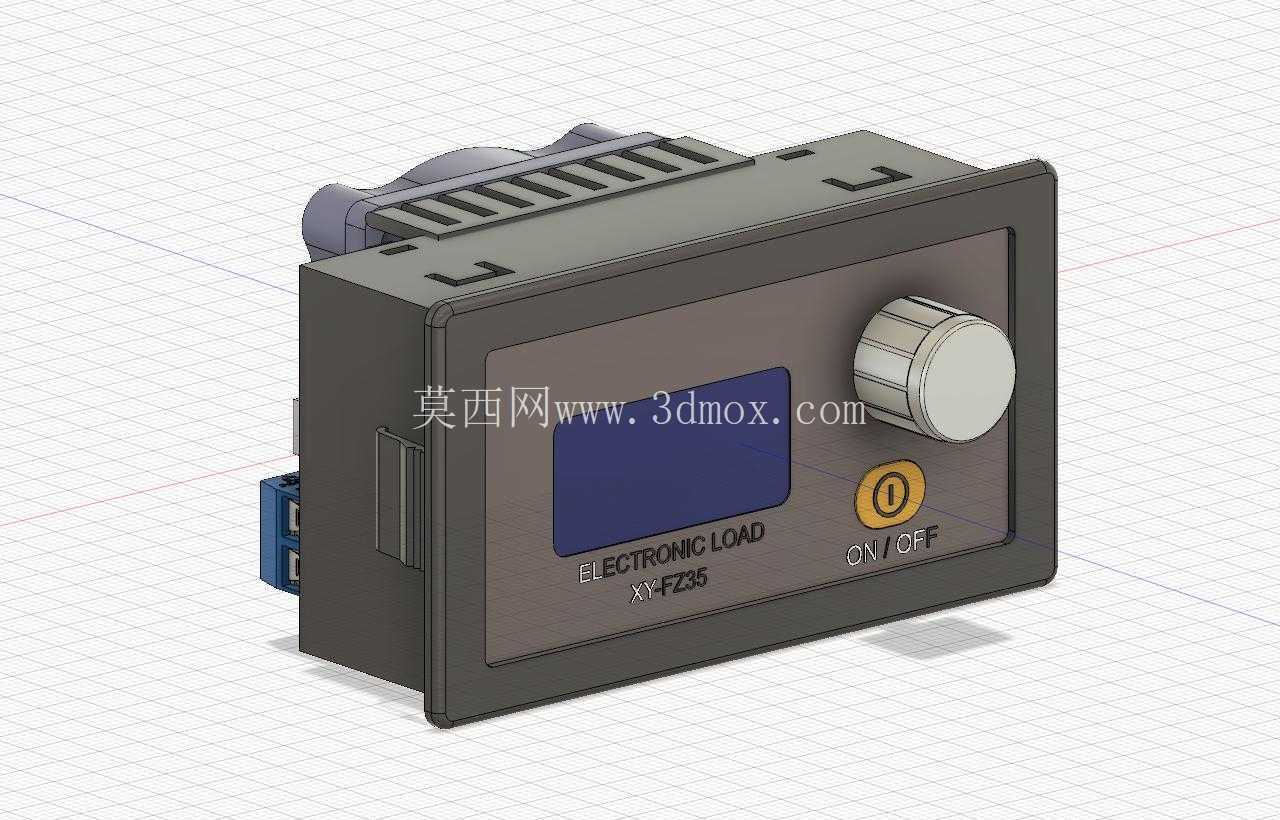

　　从功能设计来看，前面板的显示屏用于实时展示当前负载参数、电池电压电流数值，大尺寸旋钮用于调节负载电流大小，旋钮阻尼适中，调节时的步进精度能够满足小功率测试的微调需求，电源开关采用带标识的圆形按键，位置紧邻旋钮，操作时无需大幅移动手部即可完成开关与参数调节的连贯操作，符合人机工程学的操作逻辑。设备顶部设计有格栅式散热结构，对应内部功率器件的发热区域，能够在持续带载工作时通过自然对流带走热量，无需额外加装散热风扇即可满足额定功率下的长时间运行需求，避免风扇带来的噪音与积灰问题，适合实验室、桌面调试等对噪音敏感的使用场景。

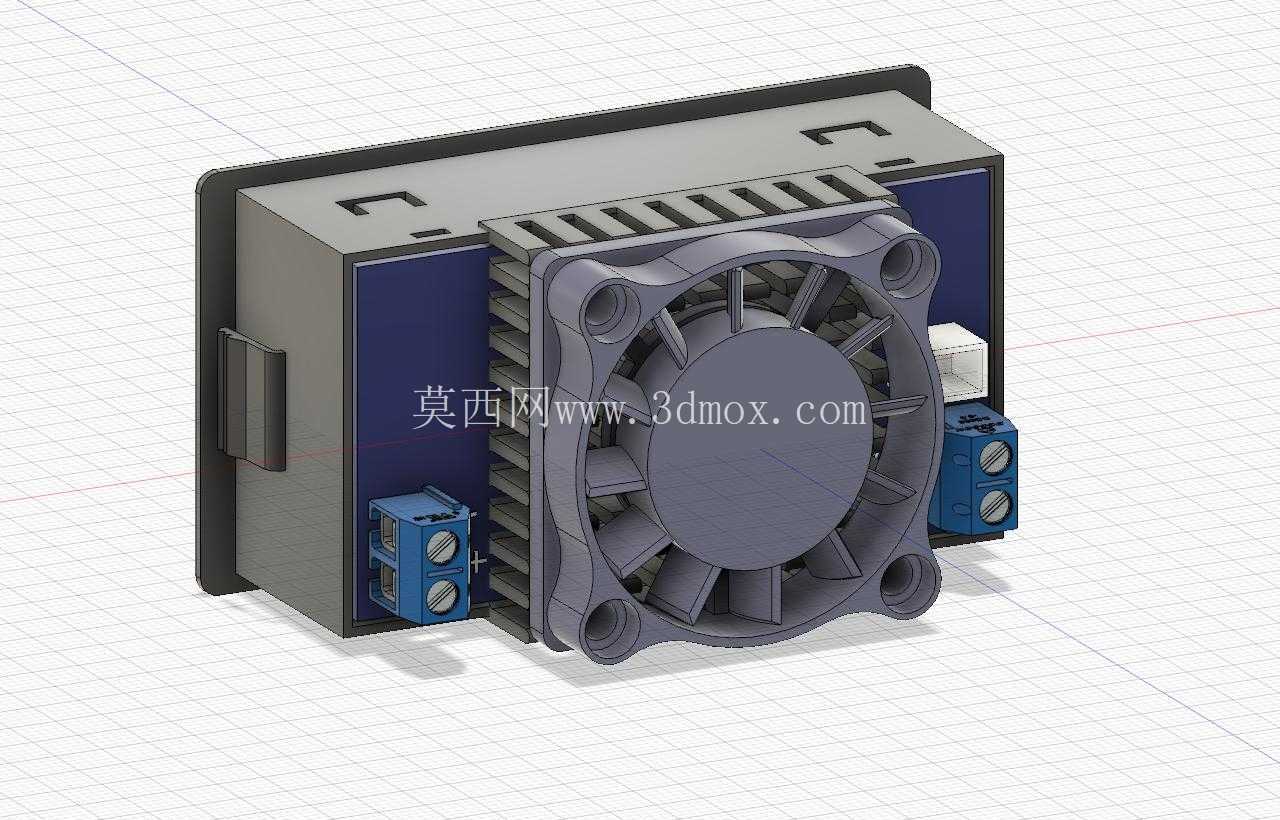

　　外壳结构采用分体式设计，前后面板与侧壳通过卡扣与螺丝组合固定，装配时先将内部电路板、功率器件固定在底壳上，再扣合前面板与上盖，装配流程简单，后期维护拆卸也十分便捷，接线端子位于设备侧后方，采用插拔式接线结构，接线时无需打开外壳，直接在外部即可完成测试线路的连接，能够提升现场测试的接线效率。在结构设计过程中，重点考量了外壳的尺寸精度与内部器件的布局适配，前面板的显示窗口、旋钮开孔、开关开孔位置与内部电路板的元件位置完全对应，避免出现装配干涉问题，外壳的壁厚均匀，既能够为内部电路板提供足够的防护强度，避免日常使用中的磕碰损坏内部元件，也不会过度增加设备整体重量，方便移动与临时架设使用。

　　设备的安装边界清晰，面板突出部分厚度较薄，嵌入安装时前面板与安装面贴合紧密，背部的接线区域预留了足够的接线操作空间，即使在密集排布的测试台架上，也能顺利完成接线与后期维护操作。作为小功率电子检测设备，这款测试仪的结构设计充分兼顾了桌面使用与嵌入安装的双重需求，外形简洁规整，没有多余的突出结构，放置在桌面时稳定性好，底部平整不会出现晃动，调节旋钮的高度适中，操作时不会因为旋钮过高导致误碰，也不会因为过低导致操作费力。散热结构的位置避开了正面操作区域，热风从顶部散出不会直吹操作人员，长时间使用时外壳表面温度控制在安全范围内，避免烫伤风险。前面板的标识印刷清晰，功能区域划分明确，即使是初次使用的操作人员，也能快速识别显示区、调节区、开关区的位置，降低操作学习成本。内部结构的布局上，功率发热器件靠近顶部散热格栅位置，显示与控制元件靠近前面板，接线端子靠近背部出口，线路排布路径短，减少内部走线的长度，降低线路干扰对测试精度的影响，同时也方便生产装配时的走线整理，提升生产装配效率。
