12V7Ah铅酸储能蓄电池三维结构数模

　　这款12V7Ah蓄电池的三维数模，还原了小容量阀控式铅酸蓄电池的典型结构特征，在做后备电源系统集成、小型储能设备结构适配时，可直接用于装配干涉校验、安装空间预留校核，省去现场测绘实物的繁琐步骤。从实际工程应用场景来看，这类容量的蓄电池覆盖范围极广，常见于UPS不间断电源内置储能单元、消防应急照明系统备用供电、电动代步车辅助动力、太阳能离网小型发电系统储能端、通信基站信号放大设备后备供电，还有部分工控设备的掉电数据保存供电模块，都大量采用该规格的电池作为核心储能部件。

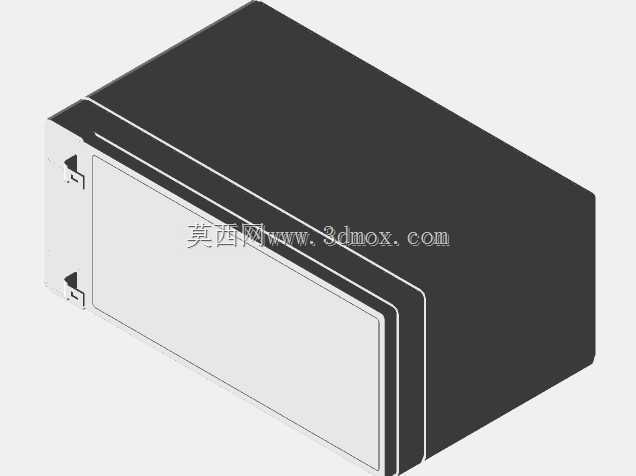

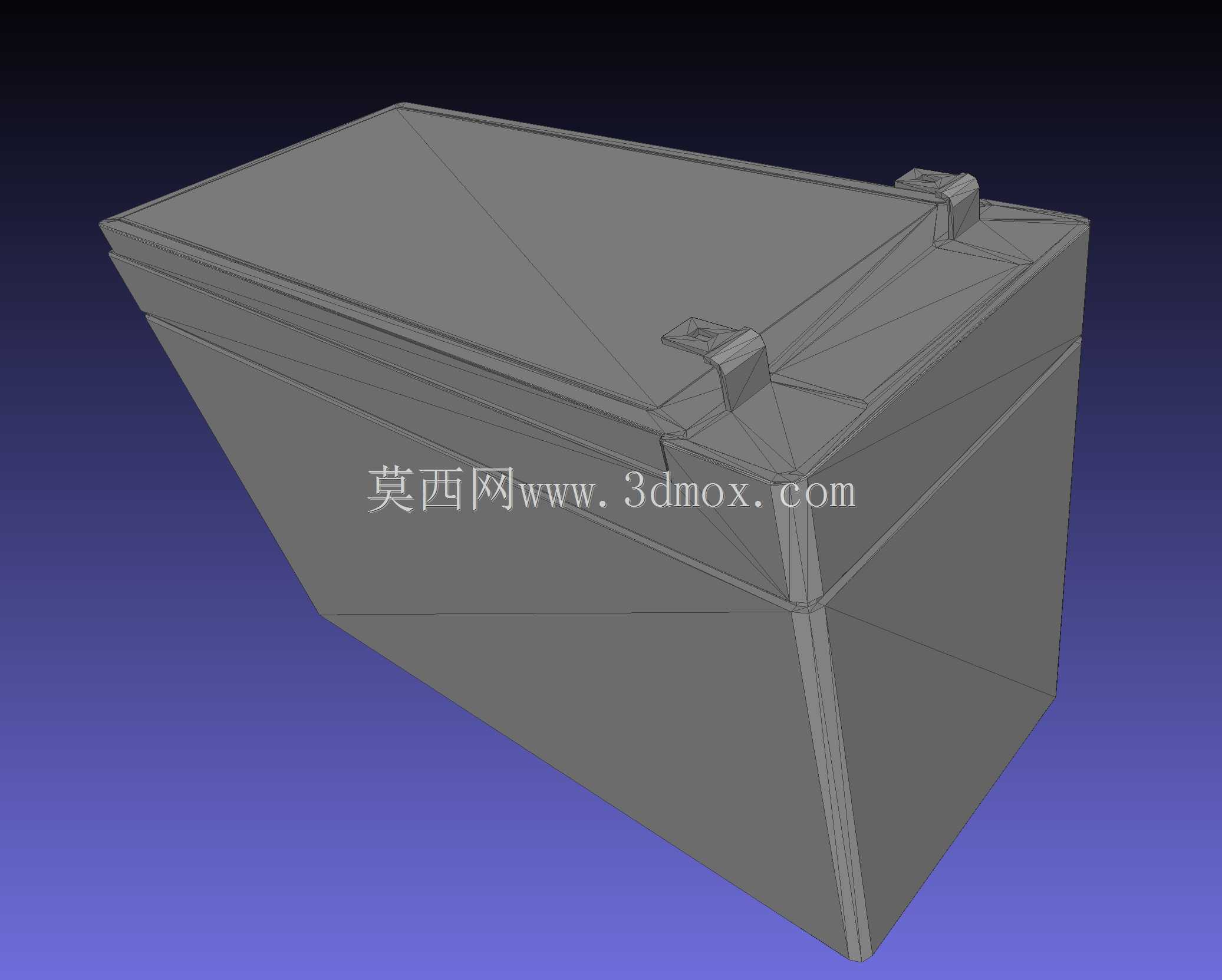

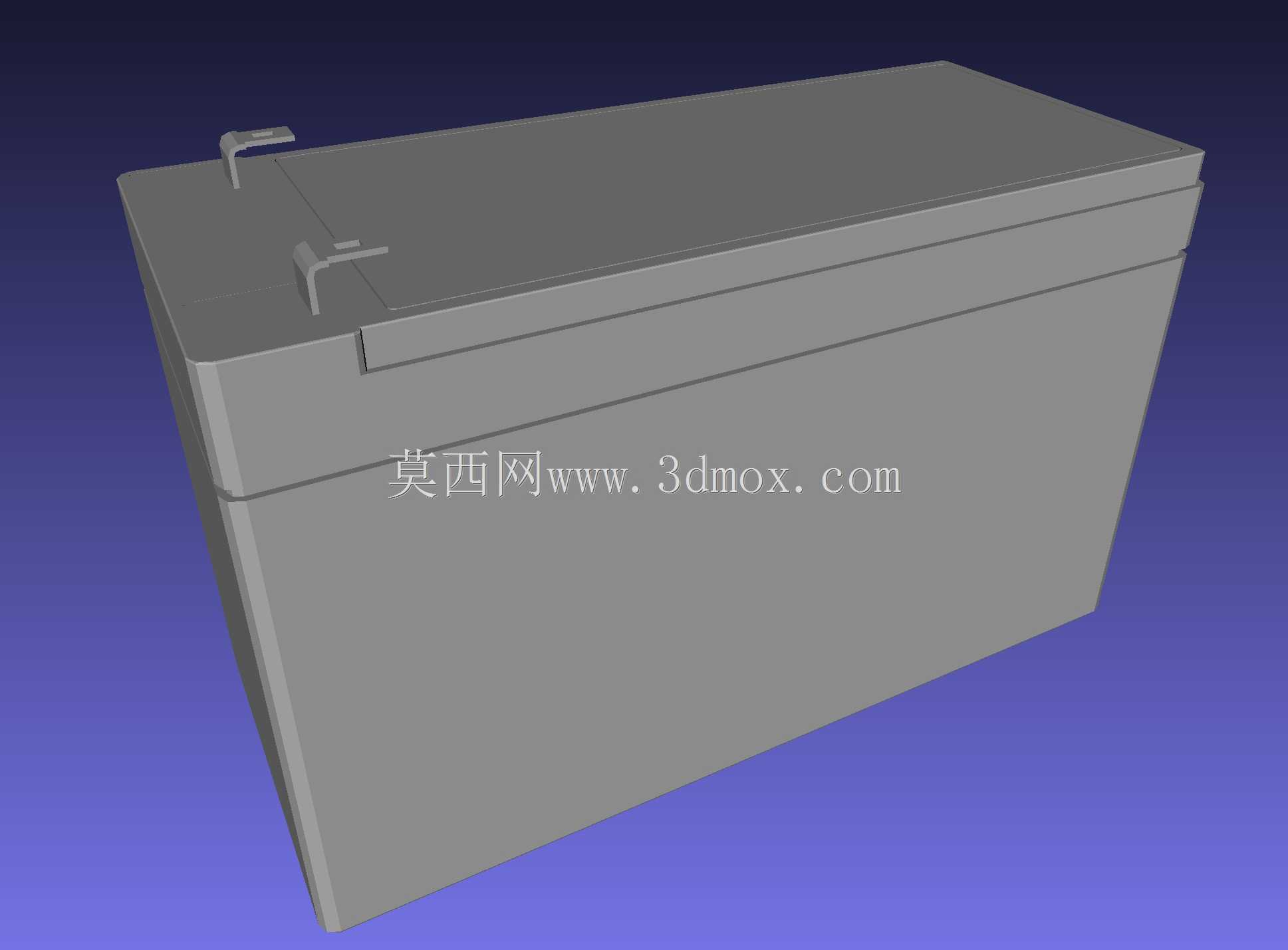

　　数模还原的电池外形采用长方体切角收边结构，顶部设置两个内嵌式接线端子，端子位置避开了顶部边缘的安装卡扣区域，做结构设计时要注意，接线端子周边需要预留至少8mm的操作空间，方便接线时拧紧螺栓、插拔接线端子，避免和设备上盖、压线结构产生干涉。电池壳体的侧壁做了细微的内凹加强筋设计，数模里完整还原了这一结构，这类加强筋并非装饰结构，实际生产中是为了提升ABS壳体的抗形变能力，避免电池内部极群膨胀导致壳体鼓胀，同时在多电池并排安装时，加强筋形成的微小间隙可以留出散热通道，避免密集排布时热量积聚。

　　从设计思路层面看，这类小容量铅酸电池的结构设计优先考虑安装通用性，数模体现的外形尺寸完全遵循行业通用的12V7Ah电池安装规范，底部的平整度公差控制在0.5mm以内，可适配市面上绝大多数标准电池仓的安装卡位，不需要额外做定制固定支架。顶部的两个提手卡扣结构，既可以作为电池搬运时的受力点，也能在设备电池仓内作为上限位卡接结构，防止设备移动过程中电池出现窜动。数模中还原的壳体合模线位置在壳体侧壁中下部，做设备结构设计时要注意，不要将密封胶条、压紧筋位设置在合模线位置，避免合模线的细微凸起影响密封效果或者装配精度。

　　在实际选型适配过程中，很多结构工程师容易忽略电池的安装边界预留，这款数模可以直观呈现电池的最大外形轮廓：包含顶部端子凸起、侧壁加强筋凸起的完整外轮廓尺寸，在设计电池仓时，除了预留电池本身的长宽高空间，还需要在接线端预留线缆弯折空间，在电池侧壁和仓壁之间预留不小于2mm的膨胀间隙，因为铅酸电池在充放电循环过程中会出现轻微的壳体膨胀，间隙不足会导致壳体受压变形，影响使用寿命。另外数模中呈现的电池顶部平面并非完全水平，靠近端子一侧有细微的高度差，设计电池仓上盖时不能完全贴合顶部平面，需要留出排气间隙，配合电池本身的阀控排气结构，避免内部气体积聚。

　　针对不同的应用场景，这款数模还可以用于安装支架的受力仿真前置参考，比如在电动代步车应用中，电池需要承受持续的振动载荷，通过数模可以提前确定固定绑带、压紧支架的最佳受力位置，避开壳体的薄弱区域，防止长期振动导致壳体开裂。在UPS电源内置安装场景中，可通过数模校验电池和周边电源板、散热片的安全距离，确保电池和带电部件之间的电气间隙满足安规要求，避免出现爬电距离不足的安全隐患。数模的壳体圆角、边角过渡都和实物一致，在做设备外观设计时，也可以直接调用该数模进行整体外观匹配，确保电池安装后和设备外壳的配合缝隙均匀，不会出现边角顶壳的问题。
