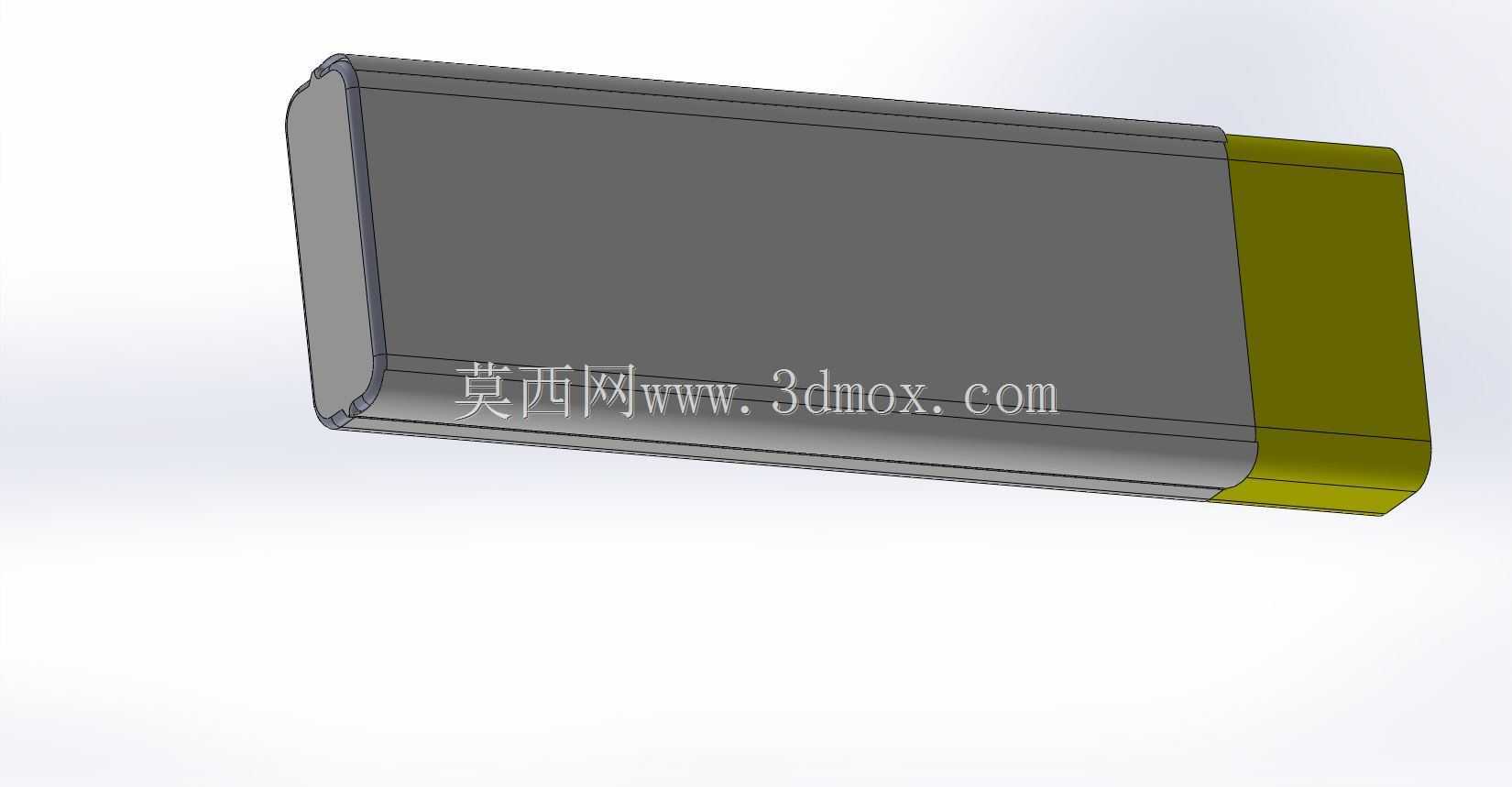

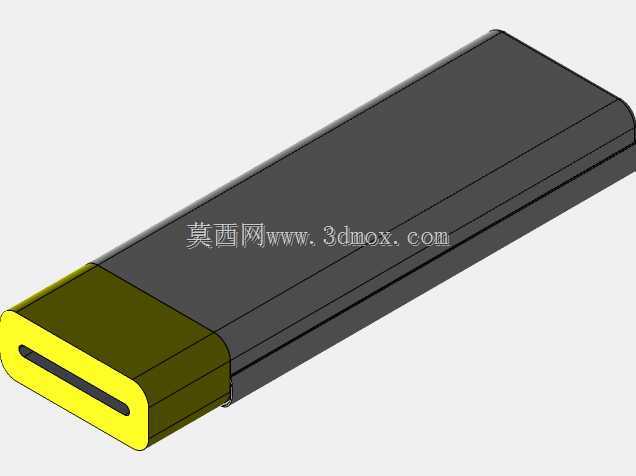

1000mAh容量901860规格锂聚合物电芯

　　在消费电子、小型便携检测设备、穿戴式工业终端这类对供电单元体积、重量有严苛约束的场景里，锂聚合物电芯的选型直接决定了终端产品的续航表现、内部空间利用率与结构安全冗余。这款901860规格的1000mAh锂聚合物电芯，在建模阶段就完全围绕实际装机的适配需求展开，没有做多余的外观修饰，所有曲面与棱边的处理都对应量产电芯的真实封装形态。

　　从实际应用场景来看，这类容量的软包锂聚合物电芯，常被用在手持条码扫描枪、小型蓝牙检测模块、便携式气体采样仪、轻量化户外头灯这类设备里，这类设备的内部结构空间通常是沿着壳体轮廓做异形排布，不会给供电单元预留规整的大体积安装位，所以电芯的外形尺寸公差控制、极耳位置的预留就成了结构设计阶段必须卡准的边界。这款电芯的主体为长条形圆角柱体，一端做了极耳封装的收边处理，整体轮廓没有突出的硬棱，软包外层的封装层厚度在建模时做了等比例还原，能让结构工程师在做壳体限位筋设计时，准确预留出封装层的压缩余量，避免装配时挤压到电芯内部的卷芯层造成安全隐患。

　　设计思路上，没有刻意做概念化的造型优化，完全对标量产软包电芯的真实结构：主体的大面平直度控制在适配泡棉胶粘贴的公差范围内，圆角半径匹配常规电芯封装的热压封边弧度，极耳端的突出长度刚好满足镍片焊接的操作空间，不会因为极耳过长挤占主板的排布空间，也不会因为极耳过短导致焊接操作时烫损外层封装膜。在做整机结构配合时，这类电芯通常不会做硬固定，而是通过双面背胶贴附在壳体的支撑骨位上，周边预留0.2mm左右的膨胀余量，对应电芯在充放电循环过程中的轻微鼓胀形变，建模时还原的电芯表面粗糙度与材质属性，也能帮助工程师在做装配仿真时，准确评估背胶的粘贴面积是否满足跌落测试的固定要求。

　　从安装边界来看，这款电芯的横截面尺寸、整体长度都严格对应901860的型号命名规则，也就是厚度9mm、宽度18mm、长度60mm，圆角半径统一为1.2mm，极耳端的封边宽度为3mm，两个极耳的间距为5mm，这些尺寸参数在建模时都做了精准还原，结构工程师在调用这个模型做整机排布时，可以直接把电芯模型作为空间占位的基准，围绕它排布主板、按键、接口等其他部件，不需要再额外核对电芯的二维规格书来调整尺寸，能大幅缩短前期方案排布的时间。另外，模型还原了软包电芯外层铝塑膜的哑光质感与极耳的金属质感，在做产品渲染图输出时，也能直接调用材质属性，不需要再重新做材质贴图的调整。

　　在功能特性层面，1000mAh的容量刚好匹配低功耗便携设备3-7天的续航需求，不需要额外增加电芯并联的结构，能把整机的重量控制在用户单手握持无负担的区间。软包封装的形态相比硬壳圆柱电芯，能更好地适配异形壳体的内部空间，比如在做弧形手柄的手持设备时，软包电芯可以轻微弯折贴合手柄的弧度，而硬壳电芯就必须预留足够的平直安装空间，会大幅增加手柄的整体体积。建模时也考虑到了这一点，模型的曲面做了可编辑的参数化设置，工程师如果需要调整电芯的轻微弯折角度来适配特定的壳体轮廓，可以直接在特征树里调整弯曲参数，不需要重新绘制基础轮廓。

　　在实际的结构选型过程中，很多工程师容易忽略电芯封边的厚度公差，导致开模后出现壳体扣合间隙过大或者挤压电芯封边造成漏液的问题，这个模型在封边位置做了0.15mm的厚度增量还原，对应量产电芯封边位置的实际厚度差，工程师在做壳体周圈的止口设计时，可以直接参考这个厚度值来调整止口的深度，避免后期试产时出现装配干涉。另外，极耳的位置做了居中对齐处理，对应绝大多数常规电芯的极耳排布方式，在做保护板焊接时，保护板可以直接贴附在极耳端的封边位置，不需要额外弯折极耳来适配保护板的位置，能减少焊接工序的操作难度，降低生产过程中的不良率。
