户外防水型塑料电气接线盒结构设计

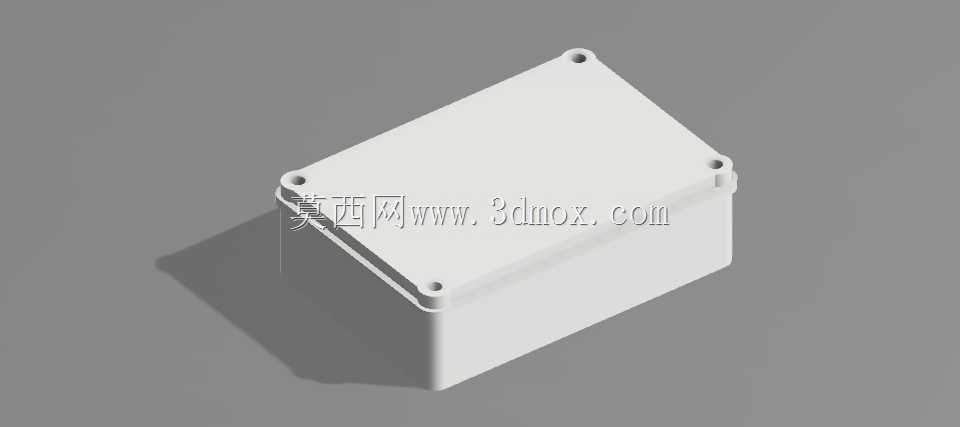

　　在户外电气布线、工业设备电控分线、景观照明线路接驳这类场景里，接线盒的防护性能与安装适配性直接决定了整套线路的运行稳定性，这款密封式塑料接线盒的设计，正是围绕这类外露布线场景的实际痛点展开。从安装边界来看，该壳体长宽尺寸为220mm、150mm，整体高度70mm，属于中等容量的明装接线壳体，既可以容纳多组接线端子排、小型分线模块，也不会因为体积过大占用过多安装空间，适配墙面、设备侧壁、立杆支架等多种安装基面。盒体四个角位预留的沉头安装孔，采用了内嵌式的孔位设计，安装螺丝锁紧后不会突出盒盖表面，既避免了螺丝凸起积灰积水，也能让盒盖与盒体的贴合面受力更均匀，不会因为单点锁紧力过大导致盒体翘边，破坏密封性能。

　　设计阶段优先考虑了户外使用的密封可靠性，盒体与盒盖的贴合面做了整圈的凹槽结构，可嵌入配套的橡胶密封胶条，当盒盖通过四周的固定结构锁紧时，胶条会被均匀压缩填充贴合面的所有缝隙，可阻挡雨水、扬尘、潮气进入盒体内部，避免内部接线端子出现氧化、短路问题。盒体侧壁预留的敲落孔位区域，做了不同孔径的预刻痕，施工人员可根据实际穿线的线缆外径，敲落对应尺寸的孔位，配合防水格兰头使用，能保证穿线位置的密封性能，无需现场额外开孔打磨，减少现场施工的工作量。从结构强度来看，盒体与盒盖均采用了等壁厚的加强筋设计，侧壁的竖向加强筋从盒底延伸至盒口位置，既可以提升薄壁塑料壳体的抗形变能力，避免安装锁紧时盒体出现凹陷变形，也能在盒体堆叠运输时提升整体抗压能力，减少运输过程中的破损率。盒盖的边缘做了外翻的包边结构，扣合后可以完全覆盖盒体的上口边缘，让雨水顺着盒盖边缘直接流下，不会顺着贴合面的缝隙渗入盒内，这种结构相比平口对接的盒体，防水冗余度更高，更适合多雨、高扬尘的户外使用场景。内部空间的设计上，盒底预留了端子排安装的凸台螺孔位，可直接固定通用型的导轨式接线端子，无需额外粘贴固定座，内部70mm的净高度，除了容纳常规的接线端子外，还可以放置小型的浪涌保护模块、分线器等小型电气元件，满足多支路分线的使用需求。在设备配套场景中，这类接线盒也常作为小型传感器、户外通讯模块的外置防护壳体使用，足够的内部空间可以容纳模块本体与接线余量，规整的长方体外形也方便在设备外壁做固定安装，不会因为外形不规则导致固定不稳。

　　设计过程中也充分考虑了模具生产的工艺性，所有转角位置都做了均匀的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，拔模角度控制在合理范围内，既方便注塑生产时的脱模，也不会因为拔模斜度过大导致盒口与盒盖的配合间隙过大。四个角的安装孔位做了加厚的凸台处理，锁紧安装螺丝时，凸台可以承受更大的锁紧力，不会因为螺丝拧紧导致孔位开裂，提升安装后的结构可靠性。相比金属材质的接线盒，这款塑料材质的壳体自重更轻，安装时无需额外做防腐处理，本身的绝缘性能也可以避免壳体意外带电的安全隐患，适合低压电气布线场景使用。

　　盒盖的固定螺丝采用了隐藏式的设计，螺丝孔位位于盒盖的四个角，锁紧后螺丝头部位于沉孔内部，可搭配塑料堵头盖住螺丝孔，既提升整体外观的整洁度，也能避免螺丝长期暴露在户外出现锈蚀，导致后期维护时无法顺利开盖。在实际工程应用中，这类中等尺寸的接线盒适配的场景非常广泛，从厂区户外照明的线路分接，到自动化设备外部的传感器线路转接，再到户外监控设备的电源接线防护，都能满足使用需求，规整的外形也方便在安装位置做标识粘贴，方便后期线路维护时快速识别回路信息。
