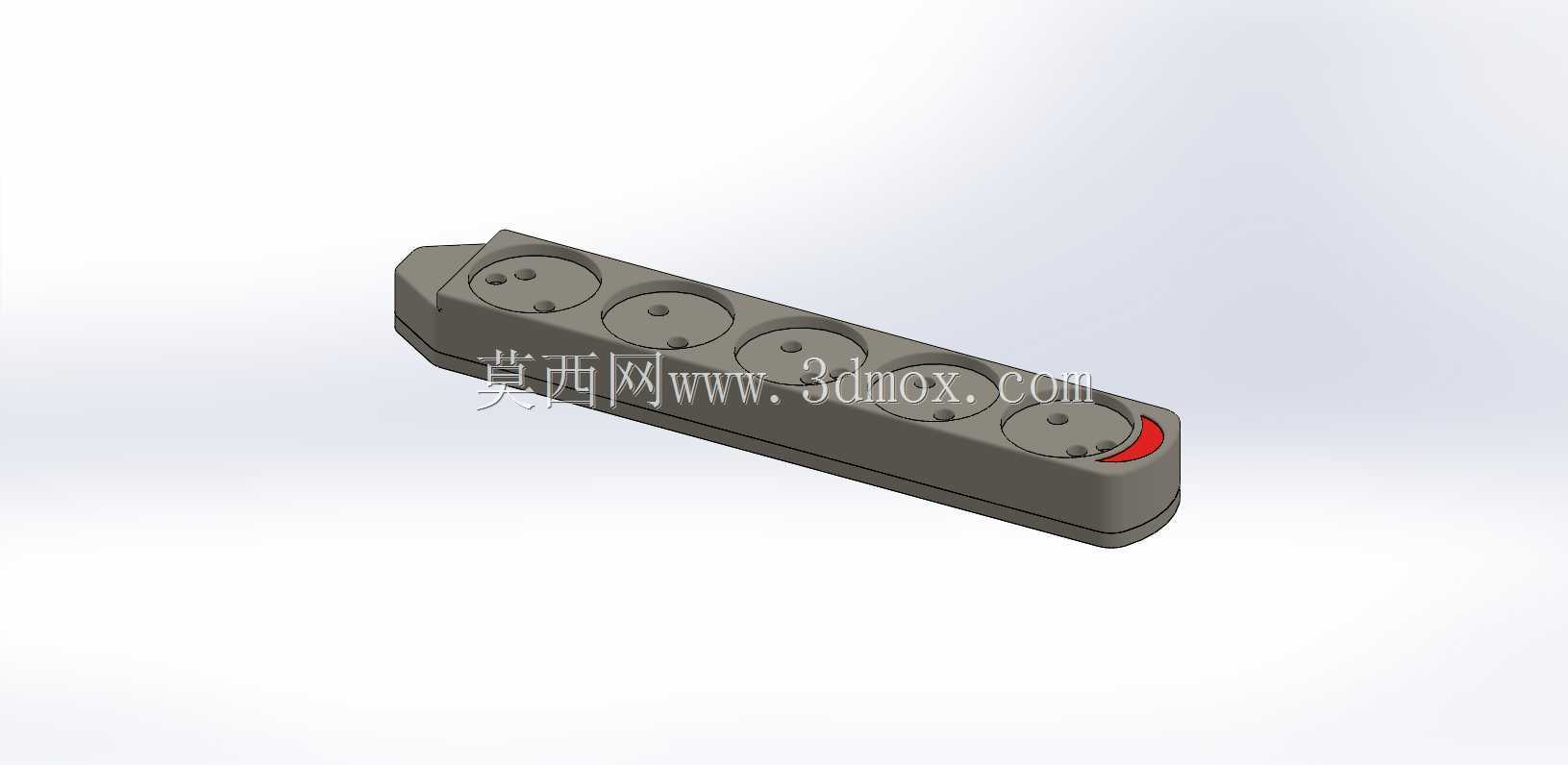

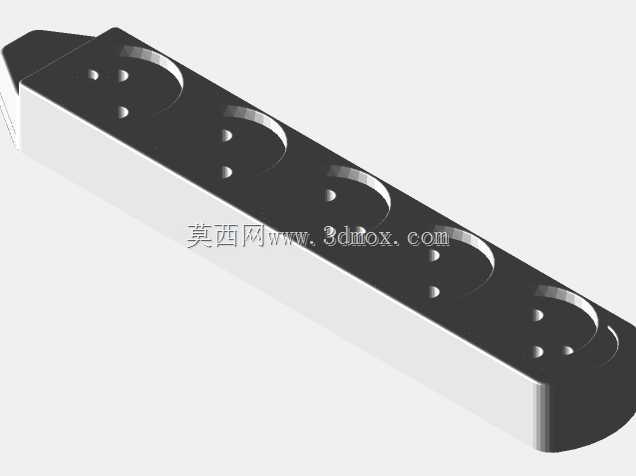

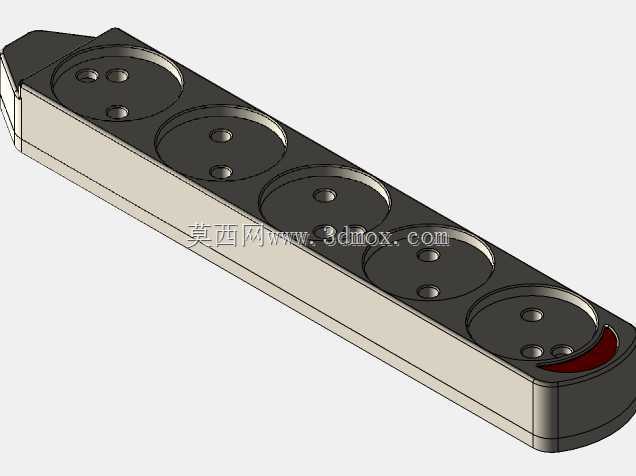

五位插孔长条式桌面电源排插结构设计

　　五个插孔沿壳体长度方向等距排布，每个插孔位之间预留了足够的间距，避免相邻位置插入大体积电源适配器时出现互相遮挡、挤占插位的情况，这一点在实际工位布设中非常关键——很多早期排插因为孔位间距不足，插入两个笔记本电源适配器就会挡住中间插孔，造成插位浪费，等距排布加足够孔距的设计能最大化利用每一个接电位。壳体上半部分为插孔承载面，做了轻微的下沉式定位槽，插头插入时可以顺着槽位导向对准铜片接触位，不用反复调整插头角度找孔，单手就能完成插拔操作，对于设备调试时需要频繁接电断电的场景来说，能提升不少操作效率。日常办公桌面、工业设备旁侧临时取电场景里，这类长条式五位插孔排插是覆盖多设备同时供电需求的常用接电部件，不同于墙面固定插座的点位限制，它可以通过延长布线将取电位置延伸到作业面、操作台旁，减少工位上各类适配器、设备电源线拉扯的问题。从结构设计逻辑来看，整体采用长条形窄边壳体，壳体做了圆弧边角过渡，既避免直角棱边在搬运、布设过程中磕碰划伤，也能减少积灰死角，日常擦拭维护时更顺畅。

　　下半部分为走线与内部铜件安装腔，壁厚做了均匀化处理，既保证壳体的抗挤压强度，避免堆放物品时壳体变形挤压内部铜件造成接触不良，也不会因为壁厚过大增加不必要的材料成本。安装边界上，这类排插不需要做嵌入式固定，既可以平放在桌面、设备台架的平面上，底部预留的防滑胶条安装位可以粘贴防滑垫，避免插拔插头时排插跟着移位；也可以通过背部的挂孔挂装在墙面、设备支架的挂钩上，适配不同的布设场景，整体宽度控制在窄尺寸范围内，即使放在桌面边缘、设备缝隙旁也不会占用过多操作空间。内部结构设计上，每个插孔位的铜件采用一体化冲压成型的载流铜条，减少铆接接点带来的接触电阻，大负载供电时发热量更低，铜条与外部接线端的连接做了防松脱结构，避免长期使用后接线松动打火。

　　插孔的保护门结构是设计中不可缺少的部分，单孔插入时需要达到一定的按压力度才能推开保护门，避免异物误插入造成触电风险，同时保护门的复位弹簧力度做了匹配调试，既不会因为弹力过大导致插头插拔费力，也不会因为弹力过小导致保护门无法完全闭合。从实际使用场景来看，这类排插既可以用在办公工位给电脑、显示器、手机充电器等设备集中供电，也可以用在小型维修操作台给电烙铁、万用表、小型电动工具提供临时接电位，还能在展会临时展位、设备调试现场作为临时供电扩展部件使用。

　　设计过程中需要重点考量的点除了孔位间距、壳体强度，还有进线端的防弯折结构——电源线从壳体端部引出的位置做了加长的应力分散护套，避免电源线反复弯折后线芯断裂，这部分是排插使用过程中最容易出现损坏的位置，加长护套可以将弯折应力分散到更长的线体段，提升线材的使用寿命。另外壳体的拼接结构采用卡扣加超声波焊接的方式，拼接缝隙控制在极小范围内，避免日常使用中液体泼溅、灰尘进入壳体内部，同时也不需要额外打螺丝固定，装配效率更高。整体外形没有多余的装饰结构，所有造型设计都围绕功能实用性展开，没有为了外观花哨增加不必要的凸起、异形结构，方便在狭窄空间内布设，也不会勾挂周边的线材、工具。
