卡装式按压通断电源开关结构设计

　　这类卡装式按压开关，日常在小型家电、工控终端、低压配电辅助回路里出镜率极高，比如桌面小型仪器的电源启停、手持电动工具的触发控制、机柜内部辅助回路的通断切换，都能看到同结构产品的应用。区别于螺栓固定式的大电流开关，这类产品主打面板嵌入式快速安装，不需要额外的紧固件，靠本体上的弹性卡筋就能卡在预设厚度的面板开孔里，装配效率比传统螺丝固定的开关高不少，适配批量流水线的装配节奏。

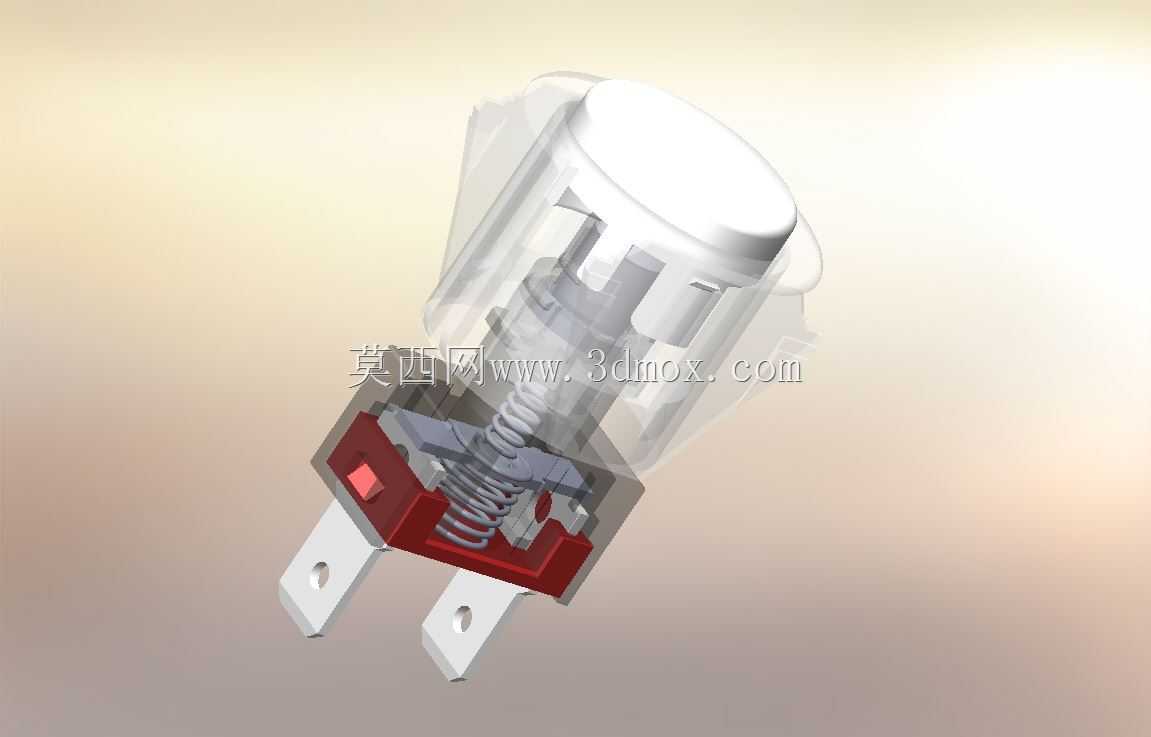

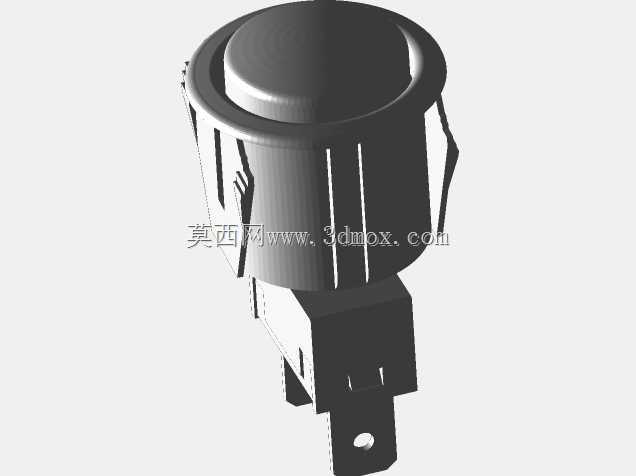

　　从功能逻辑上看，这款开关属于自复位还是自锁结构，从按压头的行程设计就能看出端倪——顶部圆形按压帽的边缘做了圆弧过渡，避免操作时硌手，按压行程控制在3mm到5mm区间，操作反馈清晰，按动到位时能听到明确的触点吸合声响，方便操作人员在视线被遮挡的场景下判断通断状态。本体侧面的导向筋不是随便做的凸起，是和面板开孔的缺口对应的防呆结构，装的时候对准缺口插进去，就能保证两个插片端子的极性方向和内部布线的走向一致，避免装配时装反导致接线错位，后期排查故障要拆面板的麻烦。

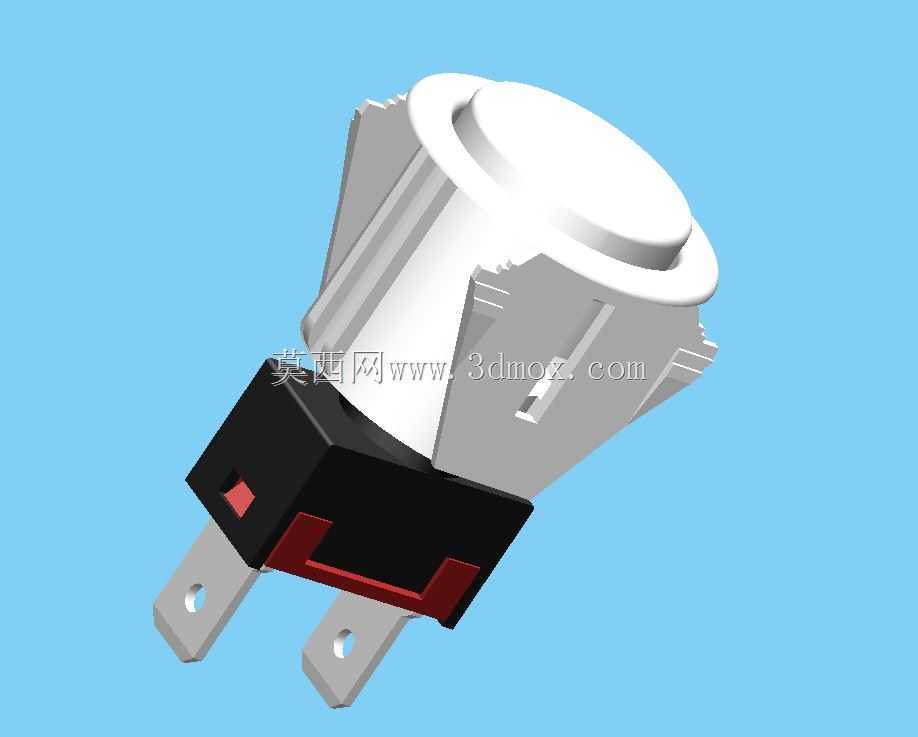

　　设计这类开关的时候，首先要卡准安装边界：面板开孔的直径通常在12mm到16mm区间，这款的卡筋展开直径比开孔大1.5mm左右，卡筋的倒角做了30度的导入角，插装的时候不需要太大的按压力就能滑入开孔，卡入后卡筋的倒扣面贴紧面板背面，能承受至少50N的轴向拉脱力，不会因为日常按动或者布线拉扯就从面板上脱落。两个插片端子的厚度是0.8mm，宽度适配标准6.3mm的插簧，插片根部做了倒刺结构，插簧插到位后会被倒刺卡住，避免设备运行时受振动影响导致接插件松脱，引发接触不良的故障。

　　绝缘部分的结构设计也有讲究，按压帽和本体上部的绝缘外壳用的是同系耐温工程塑料，阻燃等级能达到UL94-V0级，哪怕触点拉弧产生瞬时高温，也不会引燃外壳。下部的基座部分把两个插片端子完全隔开，中间的隔筋高度超过端子的裸露高度，避免两个端子之间因为积灰、凝露产生爬电现象，爬电距离能满足低压电器250V工作电压下的安全要求。触点部分的设计藏在基座内部，动触点用的是弹性铜片，按压时动触点变形和两个静触点接通，松开后靠铜片自身的弹力复位，不需要额外加装复位弹簧，减少了零件数量，也降低了装配复杂度和长期使用后弹簧失效的概率。

　　实际选型的时候，除了安装尺寸，还要关注额定电流参数，这类开关通常用在10A以内的交流回路或者5A以内的直流回路里，不能直接用来控制大功率负载，一般是接在控制回路里驱动继电器或者接触器，再由接触器带主回路负载。建模的时候要特别注意卡筋的弹性变形量，卡筋的壁厚控制在1.2mm左右，太厚的话插装的时候按压力太大，装配工人操作费劲，太薄的话卡紧力不够，容易松脱，而且反复拆装几次卡筋就会断裂。插片端子的位置度公差要控制在0.1mm以内，不然插簧插装的时候会对不准，强行插装会把端子掰弯，导致内部触点错位。另外按压帽和本体上部的配合间隙要控制在0.2mm到0.3mm，间隙太小的话热胀冷缩容易卡滞，按下去弹不回来，间隙太大的话容易进灰进水，防护等级达不到IP40的基本要求。

　　很多新手建模的时候容易忽略操作面的突出高度，这款开关装完之后按压帽高出面板表面的高度是5mm左右，既不会因为突出太高容易被误碰，也不会因为太矮按的时候找不到着力点。侧面的导向筋除了防呆，还能承受一定的扭转力，有时候接线的时候拧插簧的力度太大，导向筋卡在面板开孔的缺口里，能避免整个开关跟着转，把内部的导线拧断。基座和上部外壳的配合用的是超声波焊接的结构，接缝处做了焊接线，装配的时候焊在一起，完全没有缝隙，灰尘和水汽进不到内部触点位置，能提升产品的使用寿命，正常工况下通断寿命能达到1万次以上，满足普通民用和工业辅助场景的使用要求。
