DIY多功能台式可调电源结构设计

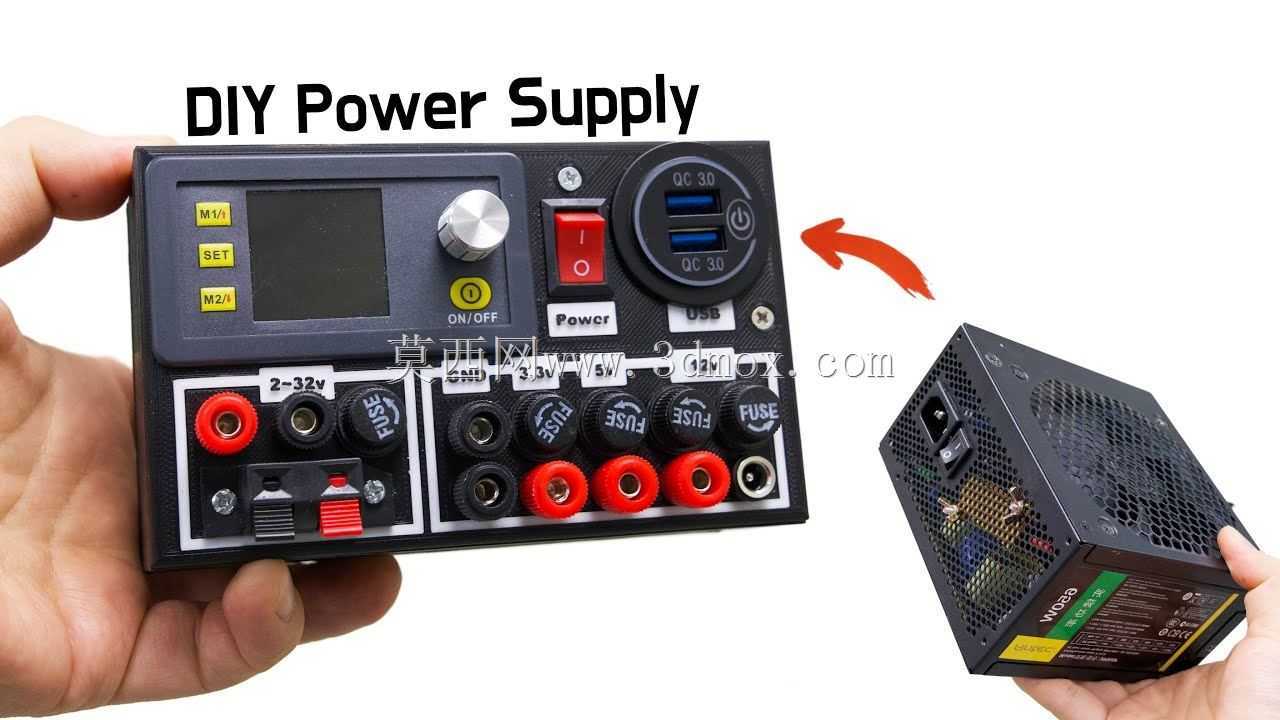

　　这款DIY台式可调电源的设计，核心是将闲置ATX电源改造为桌面级多输出供电装置，适配电子维修、创客实验、小功率设备调试等多场景使用需求。从结构布局来看，前面板集成了电压调节模块、数显屏幕、功能按键、调节旋钮、电源总开关、USB快充输出口，以及多组接线端子与保险丝座，所有操作与接口均集中在正面操作区，符合桌面设备的人机交互逻辑，使用者无需侧身或翻转设备即可完成接线、调压、通断操作。

　　设计过程中优先考虑了接口的通用性与防护性，接线端子区分了香蕉插座、快接端子等不同类型，可适配鳄鱼夹连接线、裸线压接端子等多种接线方式，满足不同负载的快速连接需求；每路输出均独立配置保险丝座，单路过载时仅触发对应回路保护，不会影响其他输出回路工作，也方便快速更换熔丝恢复供电。面板上的电压调节模块搭配数显屏幕，可实时显示输出电压与电流参数，调节旋钮采用阻尼适中的金属旋钮，调压过程顺滑无卡顿，按键用于切换参数显示、预设电压存储等功能，提升调试效率。

　　从安装边界来看，整体外壳沿用标准ATX电源的金属壳体，外部尺寸与常规ATX电源一致，无需额外定制外壳，仅需对原电源前面板进行开孔改造，开孔位置严格匹配各元件的安装尺寸：电压调节模块的屏幕开孔居中偏左，旋钮与按键围绕屏幕布局，总开关与USB模块布置在面板右侧，下方的接线端子与保险丝座按输出回路分组排列，各组之间预留足够的接线操作空间，避免不同回路的导线互相干扰。壳体侧面保留原有的通风散热孔，内部电源模块与新增调压模块之间预留散热间隙，导线走线沿壳体内壁布置，采用线卡固定，避免导线接触散热片造成绝缘层破损。

　　实际使用场景中，这款电源可覆盖电子爱好者日常的电路板调试、小型直流电机驱动、DIY电子装置供电、手机等数码设备快充等需求，多组独立输出可同时为多个不同电压需求的负载供电，无需额外配备多路电源。设计时充分考虑了改造的可实现性，所有外接元件均采用标准市售配件，包括铝壳壳体电阻、带螺钉大电流端子、香蕉插头转鳄鱼夹连接线、标准尺寸保险丝座、DC电源插座等，配件采购渠道通用，无需定制特殊零件，降低了制作门槛。内部接线采用对应载流量的铜芯导线，大电流回路的导线线径满足20A持续载流要求，接线端子处采用冷压端子压接后搪锡处理，避免长期使用后接触电阻过大发热。面板标识采用激光雕刻或耐磨损贴纸，清晰标注每个接口的电压参数、极性与保险丝规格，避免使用者误接造成负载损坏。整体结构紧凑，放置在桌面占用空间小，金属外壳具备良好的电磁屏蔽效果，可减少调压模块工作时对外界的电磁干扰，同时外壳接地处理，提升使用安全性。
