c&k触觉开关精密结构三维数模

　　在工业控制、消费电子、小型机电设备的操控回路里，这类触觉开关承担着人机交互最末端的信号触发职能，操作者通过按压动作完成回路通断的指令输入，其触发反馈的清晰度、动作行程的稳定性，直接影响整套操控系统的操作手感与指令可靠性。做这类小型开关的三维建模时，首先要理清其实际使用中的安装约束：这类开关多采用直插式焊脚适配PCB板安装，建模时需要严格对应焊盘间距、本体突出板面的高度边界，避免后续结构装配时出现干涉——很多新手建模时容易忽略开关按压行程的预留空间，导致装配后按键被面板卡住无法触发，或是按压行程不足导致触发失效。

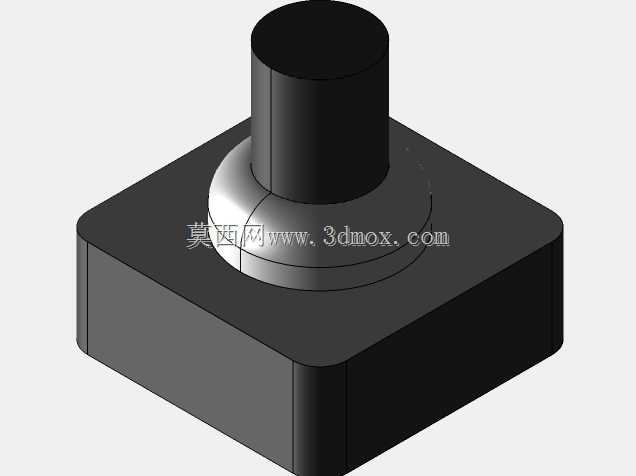

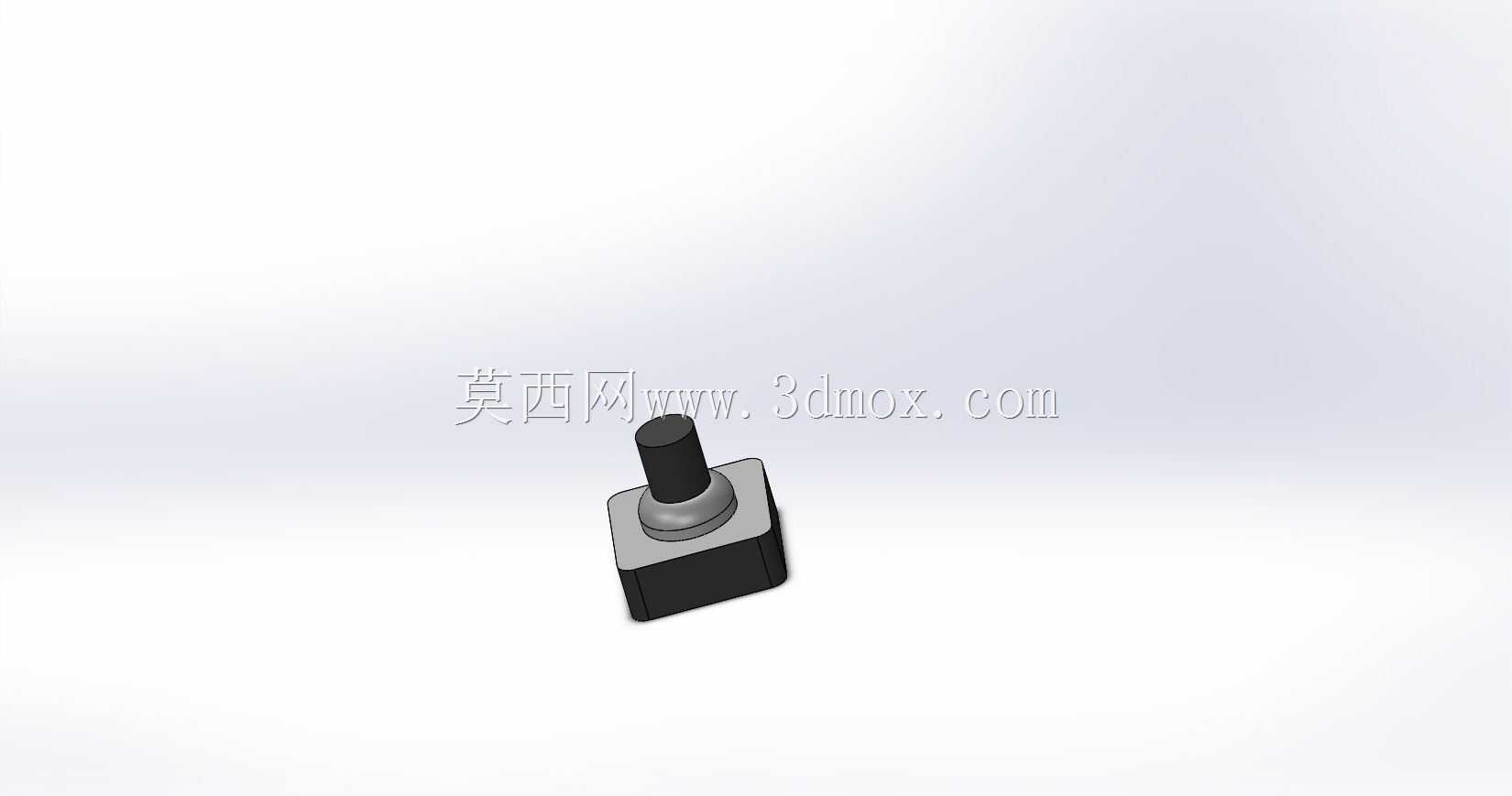

　　从结构拆分来看，这款触觉开关分为三个核心组成部分：底部的方形基座采用耐高温工程塑料材质，承担内部触点的承载与安装定位职能，基座的边角做了微小的倒角处理，既可以避免注塑生产时的应力集中，也能在插件安装时起到导向作用；中部的金属衬圈是提升结构强度的关键，能够分散按压时的侧向受力，避免长期按压后基座开裂；顶部的黑色按压柱是直接与操作者或者按键帽接触的部分，其柱体直径与突出高度需要匹配常用的按键帽安装尺寸，柱体表面做了细微的防滑纹理处理，即使不额外加装按键帽，直接按压也不会出现打滑的情况。

　　设计这类开关的三维结构时，不能只做外观的复刻，要把内部的动作逻辑体现在装配关系里：按压柱的下行行程要控制在合理区间，行程过短会导致触发过于灵敏容易误触，行程过长则会让操作手感偏软，触发反馈不清晰；内部的触点复位结构要预留足够的弹性形变空间，保证按压后能够可靠复位，不会出现卡滞导致的回路常通问题。在实际设备选型应用中，这类触觉开关多用于小型设备的功能按键、工控板的手动触发按钮、手持检测设备的操作按键，其安装占用空间小，触发力度适中，不需要额外的固定结构，依靠焊脚就能完成本体固定，非常适合空间紧凑的小型电子设备内部布局。

　　建模过程中要特别注意尺寸链的校核：基座的长宽尺寸要匹配PCB板上的开孔间距，按压柱的中心位置要和面板上的按键开孔中心完全对正，偏差不能超过0.1mm，否则会出现按键偏磨、按压卡涩的问题；基座底部到焊脚末端的长度要符合波峰焊的工艺要求，保证焊锡能够充分浸润焊脚，形成可靠的电气连接。另外，开关本体的外轮廓要做拔模角度的处理，还原注塑生产的工艺特征，不能做成垂直的直壁结构，否则和实际生产的零件特征不符，做装配干涉检查时也会出现误判。很多结构工程师在做整机建模时，往往会忽略这类小型电子元件的细节建模，直接调用简化的方块模型代替，最后做样机装配时才发现开关高度和面板不匹配，或是按键行程和面板干涉，导致需要重新改板调整，反而拖慢了项目进度。把这类触觉开关的细节结构做精准，能够在设计阶段就提前规避装配风险，同时也能为后续的按键手感调试提供准确的结构参考，比如根据按压柱的突出高度调整面板的厚度，根据触发力度匹配按键帽的复位弹簧参数，这些细节都需要精准的三维数模作为支撑。从材质表现上，基座的塑料部分要体现出哑光工程塑料的质感，金属衬圈要体现出冲压金属件的细微边缘特征，按压柱的表面质感要和基座做区分，还原不同材质零件的装配层次，让数模在做装配评审时能够更直观地呈现最终的成品效果。
