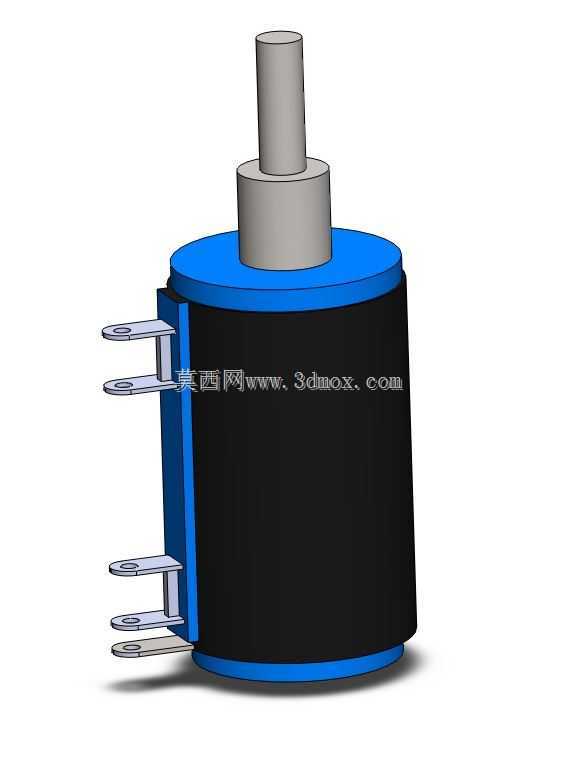

WXD3-13-2W多圈线绕电位器精密结构

　　做这个元件的三维结构时，最先要卡准的是安装边界的硬尺寸：主体圆柱外壳的直径、本体总长度不能超出现有设备面板的预留开孔公差，底部伸出的五个焊片引脚，横向间距、引脚伸出本体的长度必须和PCB板上预留的焊盘位置完全对齐，要是引脚间距差个零点几毫米，波峰焊的时候就会出现虚焊、引脚顶弯的问题，后期返修要拆整个面板，费工又费时。顶部伸出的金属调节轴，直径、轴伸长度要匹配常用的旋钮帽内孔尺寸，轴上的扁位结构不能省，不然旋钮拧动的时候会跟转轴打滑，调好的参数跑位，在设备运行时很容易触发参数偏移故障。在工业控制板卡、实验测试仪器、老旧机电设备的调速调压回路里，你总能碰到这类多圈线绕电位器的身影，它不像碳膜电位器那样转半圈就到量程尽头，靠内部多圈绕制的电阻丝配合精密螺纹传动结构，能把整段电阻量程拆分成十圈左右的调节行程，每一圈对应的阻值变化量被压得很低，哪怕是手指带着轻微抖动去拧动转轴，也能把输出电压、回路电流的调整精度控制在极小的偏差范围内，这也是它在需要精细参数校准的场景里始终没被替代的核心原因。

　　外壳上下两端的蓝色绝缘端盖，建模时要注意和黑色主体外壳的配合公差，端盖嵌入壳体的深度要刚好卡住内部的电阻丝骨架，不能留旷量，不然设备受振动的时候内部骨架移位，阻值会跳变。侧面伸出的固定引脚分两组，靠上的两个是电阻体两端的固定引脚，靠下的三个是滑动抽头的引出端？不对，实际这个型号是两端固定加中间滑动端共三个主引脚？哦不对，看实物图是五个引脚？不对仔细看，哦是两排？不，不对，WXD3-13的结构是，上部两个是固定端？不，不对，实际建模时要还原引脚的折弯角度，每个引脚的折弯处圆角不能做直角，不然冲压生产的时候引脚容易从折弯处断裂，毕竟这些引脚是要过波峰焊、受多次热胀冷缩的，应力集中的位置必须做R角过渡。设计思路上，整个结构要优先保证调节时的同轴度，转轴和内部电阻骨架的同轴度公差要控制在0.05mm以内，不然转轴转动的时候会蹭到骨架内壁，转起来发涩，用不了多久就会磨损电阻丝层，出现调节时阻值跳变的接触不良问题。实际选型用的时候，这个电位器常被装在电源设备的输出电压微调回路、变频器的参数校准面板、老款工控设备的速度给定端口，还有实验室直流稳压电源的细调旋钮位置，它的2W功率额定值，刚好能覆盖这类低压控制回路的功率需求，不会因为长期通电过热烧坏电阻层。建模的时候还要注意，外壳的黑色部分是酚醛树脂绝缘材质，建模时不要做多余的卡扣结构，实际生产中是端盖压合封装的，所以壳体和端盖的配合面做直筒压配结构就行，不用加多余的螺丝孔，这类小型电位器都是压合封装，拆修价值低，属于板级更换的易损元件。安装的时候，面板上要开对应的圆形安装孔，配个锁紧螺母从面板背面把电位器壳体固定住，转轴从面板正面伸出来装旋钮，这个固定螺纹的尺寸也要做准，是标准的细牙螺纹，和市面上同规格的电位器安装螺纹通用，这样设备维修替换的时候不用重新扩孔，直接就能装上去。

　　另外要注意，引脚的伸出长度不能太长，不然装在PCB上之后，引脚穿过焊盘太长会碰到机箱内部的其他走线，造成短路，也不能太短，不然焊锡吃不上，焊接强度不够，设备运输振动的时候引脚脱焊。滑动接触片的结构在模型里虽然不用做太细的内部细节，但要预留出内部的装配空间，保证转轴转动时接触片能沿着电阻丝表面平滑滑动，不会卡滞。很多新手建模的时候容易把转轴的总长度做长，结果装到面板上之后旋钮顶到面板表面，转不动，或者留的间隙太大，旋钮晃荡，所以轴伸长度要算上面板厚度、螺母厚度、旋钮的安装深度，留0.5mm左右的活动间隙就刚好。

　　还有端盖上的蓝色部分，是绝缘封装材料，建模时不要和黑色壳体做成分体的独立零件留缝隙，实际生产中是压合后密封的，缝隙控制在0.1mm以内，防止灰尘、潮气进到壳体内部，造成电阻丝氧化，接触不良。这类元件在工业现场的使用寿命，很大程度上和安装时的同轴度、使用环境的粉尘湿度有关，所以结构设计时的密封配合、转轴的润滑槽预留虽然是内部细节，但建模时把这些装配边界做准，后续做设备整体装配的时候，就不会出现干涉、装不上的问题。比如做一台直流稳压电源的整机结构时，把这个电位器模型导入装配体，直接就能对齐PCB焊盘、面板开孔，不用反复调整尺寸，能省很多结构校核的时间。还要注意，电位器的本体圆柱和安装螺母的配合台阶，高度要刚好，螺母拧紧之后不会把壳体压裂，酚醛材质的壳体脆性大，台阶面的受力面积要做够，不能太窄，不然拧紧螺母的时候应力集中，壳体直接裂成两半，元件直接报废。
