LCR-T4数字电子零件测试仪外壳结构设计

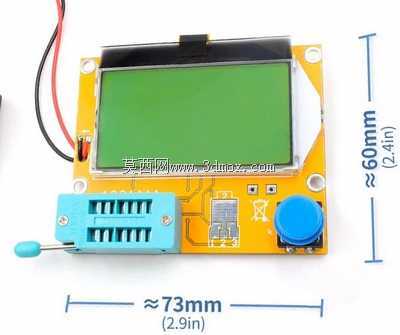

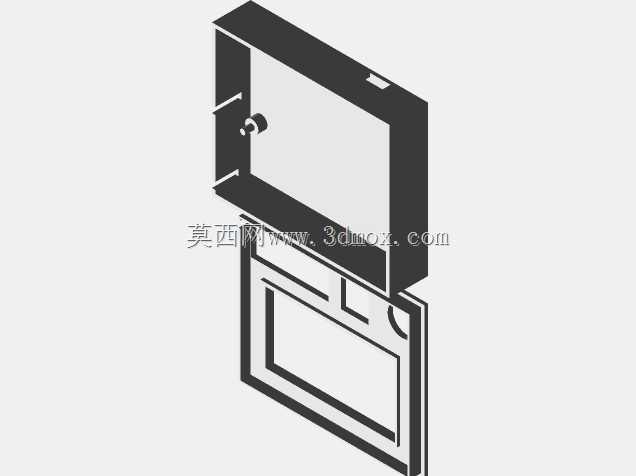

　　在电子维修、元器件筛选、教学实验等场景中，手持式元器件测试仪是一线从业者常用的便携检测工具，LCR-T4作为普及率较高的晶体管、阻容件检测设备，其外壳的结构合理性直接影响设备的使用手感、内部器件防护能力与装配效率。这套外壳采用上下分体式扣合结构，下壳为核心承载腔体，上壳为操作面板覆盖件，整体适配LCR-T4测试仪的主板、显示屏、按键、测试端子以及内置供电电池的安装空间。

　　从实际使用场景出发，这类便携检测设备常被放置在维修工作台、工具包内，会频繁与螺丝刀、镊子、焊锡丝等工具接触，也可能在移动过程中发生磕碰，因此外壳的腔体侧壁做了均匀的壁厚设计，边角处采用小圆弧过渡，既避免应力集中导致的摔裂开模缺陷，也能在跌落时分散冲击力，保护内部的PCB主板与贴片元件。下壳内部预留的四个圆柱形安装柱，柱高与主板安装高度完全匹配，柱中心预置铜嵌件安装位，装配时无需额外打胶，直接用螺丝即可将主板牢牢固定在腔体内，避免主板晃动导致的显示屏排线松脱、测试端子接触不良等常见故障。

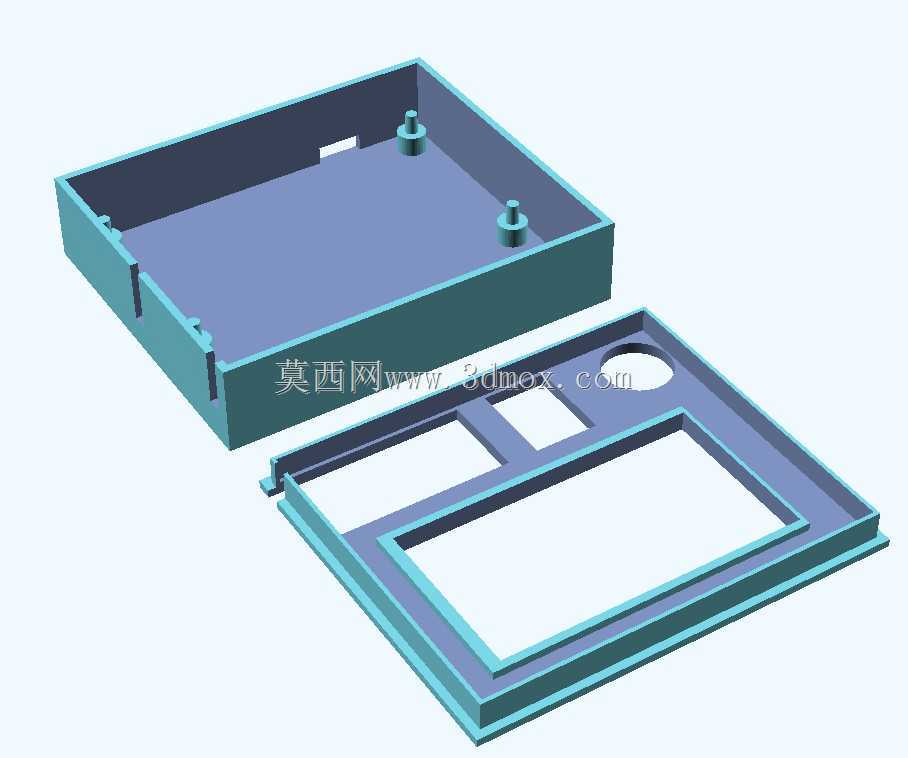

　　腔体内部的空间划分完全贴合LCR-T4的硬件布局：靠近上壳圆形开孔的位置对应测试端子的安装区域，预留的圆形通孔尺寸刚好匹配外接测试夹的插座外径，开孔边缘做了0.3mm的倒角处理，既方便插座装配时的导向定位，也能去除注塑毛边，避免使用时刮伤测试线的绝缘外皮。上壳的三个方形镂空区域，最大的矩形开孔对应点阵显示屏的可视区域，开孔尺寸比显示屏外轮廓大0.2mm，装配时可在边缘粘贴薄泡棉条，既可以遮挡显示屏与壳体之间的缝隙，避免灰尘进入腔体内部，也能在按压外壳时缓冲壳体对显示屏的压力，防止屏幕碎裂。另外两个尺寸较小的矩形开孔，分别对应功能按键与状态指示灯的位置，开孔边缘做了下沉式台阶设计，按键帽装配后与上壳表面基本齐平，既不会因为按键突出过多导致放在工具包内被误触发，也能保证按键按压时的行程不受壳体干涉。

　　下壳的电池容纳区域做了独立的空间分隔，与主板安装区之间设置了高度3mm的挡筋，避免电池在腔体内晃动时碰到主板背面的焊点，造成短路风险。挡筋的位置刚好卡在电池的侧边，配合上壳内侧对应位置的压紧筋，装入电池后无需额外的电池仓盖即可将电池固定在指定位置，减少了零件数量，降低了装配复杂度。上下壳的扣合位置采用了侧边卡槽与卡扣配合的结构，沿壳体侧边均匀分布的卡扣，扣合量设计为0.8mm，既保证上下壳扣合后缝隙均匀、不会轻易松脱，也方便维修时用撬片沿缝隙拆开，不会因为卡扣过紧导致拆壳时断裂。

　　从安装边界来看，这套外壳的整体外轮廓尺寸适配单手握持的需求，壳体宽度控制在75mm以内，长度不超过130mm，下壳的腔体深度为22mm，装入主板、电池后，上壳与下壳扣合后的总厚度不超过28mm，放在工作服口袋或者小型工具包内都不会占用过多空间。壳体外表面做了细微的晒纹处理，既可以减少注塑时的表面瑕疵，也能增加手持时的摩擦力，手上沾有少量焊锡膏或者油污时也不会轻易滑落。上壳的测试端子开孔位置做了轻微的内凹设计，插入测试夹时可以起到导向作用，不用刻意对准即可顺利插好，提升现场检测时的操作效率。

　　在结构设计的细节上，下壳的四个边角内侧都做了加厚的加强筋，从安装柱一直延伸到侧壁顶部，提升壳体边角的抗冲击能力，即使从1米左右的工作台高度跌落至水泥地面，边角也不会出现开裂的情况。壳体的所有内侧转角都做了R1的圆角处理，避免注塑时出现应力集中导致的翘曲变形，也能减少模具加工时的清角工作量，提升模具寿命。上下壳的分型面设置在壳体侧壁的中间位置，分型面处做了0.1mm的断差配合，扣合后不会出现上下壳错位的情况，外观面的缝隙可以控制在0.15mm以内，兼顾了外观质感与装配精度。

　　对于电子维修从业者来说，这类测试仪的外壳除了基础的防护作用，还要考虑长期使用的耐磨性，因此壳体的壁厚设计为1.8mm，采用常用的ABS注塑材料即可满足强度要求，不需要使用成本更高的工程塑料，兼顾了实用性与制造成本。上壳的显示屏开孔边缘没有多余的凸起，不会遮挡显示屏的可视角度，在光线充足的维修车间内也能清晰看清屏幕上显示的元器件参数。壳体侧边没有多余的装饰结构，整体造型简洁，放在工作台上不会占用过多空间，也不会因为突出的结构勾挂工具包内的导线或者其他零件。
