步进电机同步带轴传动机构设计方案

项目分类:通用机械零部件 发布时间:2025-02-09 ID:922387
  • 步进电机同步带轴传动机构设计方案
  • 步进电机同步带轴传动机构设计方案
  • 步进电机同步带轴传动机构设计方案
  • 步进电机同步带轴传动机构设计方案
  • 步进电机同步带轴传动机构设计方案
  • 步进电机同步带轴传动机构设计方案
  • 步进电机同步带轴传动机构设计方案

  这套传动结构的核心应用场景覆盖桌面级小型自动化设备、教学实验平台、轻型物料输送模组等对传动精度有基础要求、负载不大的工况,很多做小型非标设备的工程师在搭建原型机时,经常会遇到步进电机输出轴与从动执行轴间距固定、需要精准同步传动的需求,这套结构刚好适配这类场景,不需要额外加工复杂的传动连接座,整体安装门槛低,适配常规42系列步进电机的安装孔位,不需要对电机本体做二次改造。从功能特性来看,这套结构依靠同步带的齿形啮合传递扭矩,相比平皮带传动不会出现打滑丢步的问题,相比齿轮传动对安装中心距的公差容忍度更高,不需要严格计算齿轮啮合的侧隙,安装调试时只需要保证两个带轮的端面共面,调整好同步带的张紧度即可正常运行,日常维护只需要定期检查同步带的磨损情况,不需要频繁加注润滑脂,适合在无尘、无油污的洁净工况下使用。

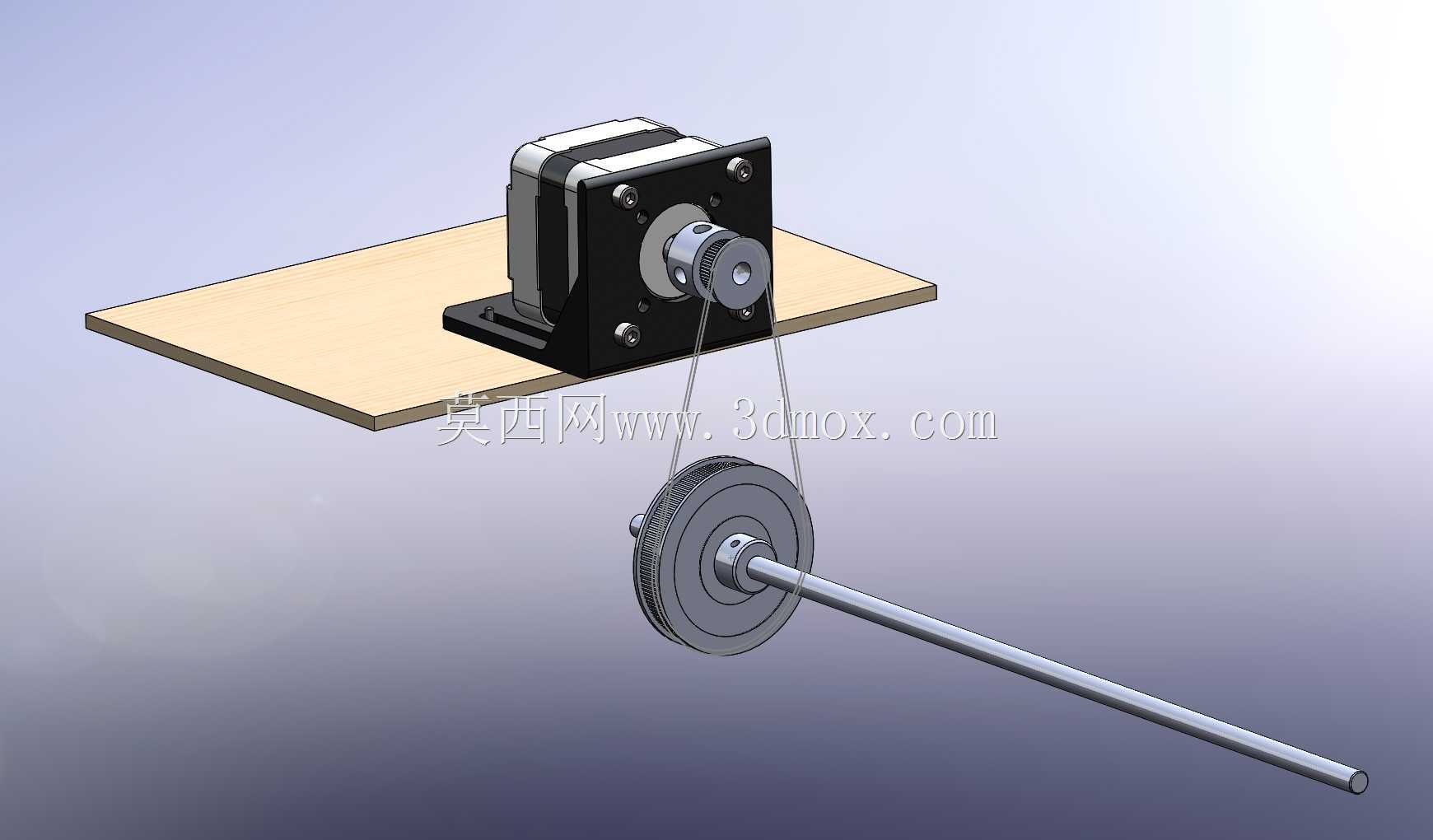

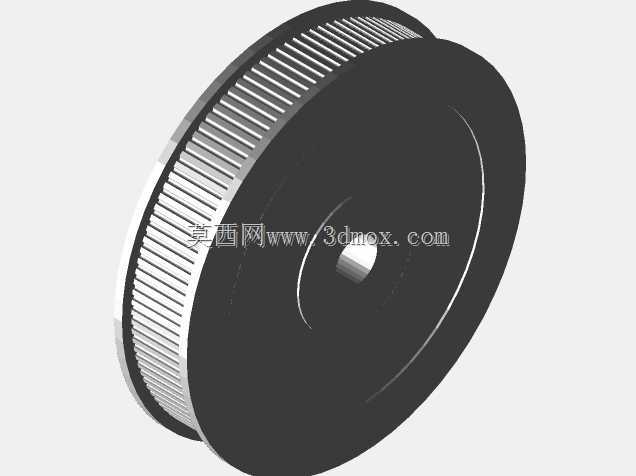

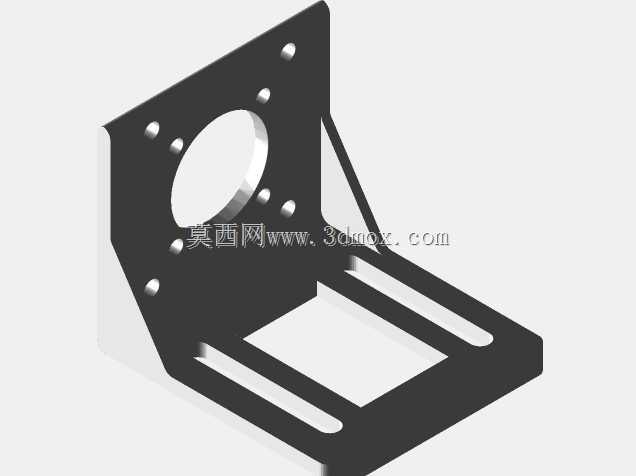

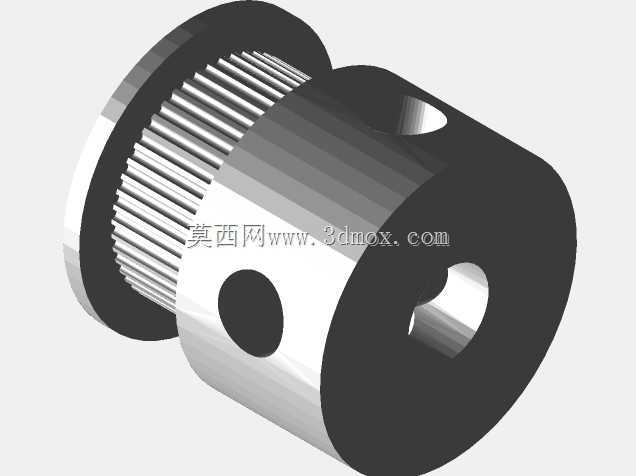

  设计思路上,整套结构优先考虑安装便捷性,电机侧采用标准L型安装支架,直接通过螺栓固定在安装基板上,电机输出轴上装配小直径主动同步带轮,通过顶丝与电机轴锁紧固定,不需要额外的联轴器结构,减少了传动链上的零件数量,也降低了整体的装配累计误差;从动侧的大直径同步带轮直接固定在长输出轴上,带轮与轴之间同样采用顶丝锁紧,轴的两端可以根据实际使用需求装配执行件,比如小型传送带的辊筒、旋转工作台的转轴、小负载的摆臂结构等,安装基板采用平板式设计,工程师可以根据自己的设备布局随意调整电机支架的固定位置,适配不同的中心距需求,只要更换对应长度的同步带即可,不需要重新设计整套传动结构。

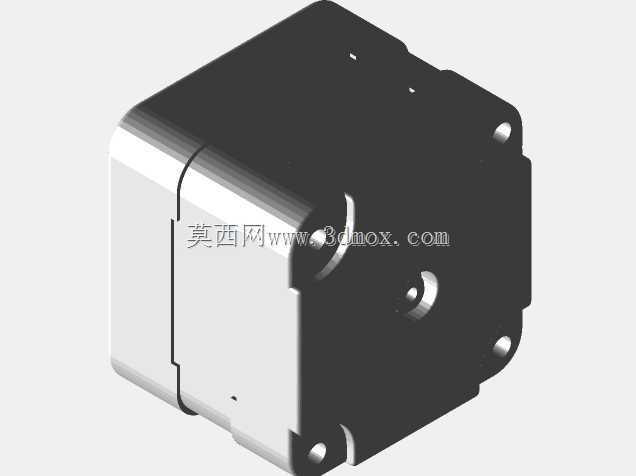

  从安装边界来看,整套结构的横向占用尺寸主要由输出轴的长度决定,当前结构的输出轴伸出长度可以根据实际需求裁切,不需要修改其他零件的尺寸;电机支架的安装孔位完全适配42步进电机的31mm孔距标准,安装基板的厚度只需要满足支架固定的强度要求即可,常规3-5mm厚的亚克力板、铝板、钢板都可以作为安装基板使用,不需要特殊的高强度安装面;两个带轮的齿形采用通用的MXL型同步带齿,市面上很容易采购到对应规格的同步带和带轮备件,后期维护更换的成本很低。

  实际使用时需要注意,这套结构的传动比由主动轮和从动轮的直径比决定,当前结构的传动比设置适合需要降低输出转速、提升输出扭矩的工况,如果需要调整传动比,只需要更换不同直径的从动带轮即可,电机侧的主动轮不需要改动,安装时要保证两个带轮的端面跳动量控制在0.1mm以内,避免同步带在运行过程中出现跑偏、磨损加快的问题,同步带的张紧度调整到用手指按压带边有5mm左右的形变即可,张紧度过大容易增加电机的负载,加快带轮轴承的磨损,张紧度过小则容易出现跳齿、传动精度下降的问题。这套结构没有复杂的异形零件,所有结构件都可以采用常规的机加工方式制作,支架采用钣金折弯或者铝合金铣削都可以实现,带轮和轴都是标准件可以直接采购,非常适合工程师在做设备原型验证时快速搭建传动系统,不需要花费大量时间设计定制传动零件,能够有效缩短设备的研发周期,对于教学场景来说,这套结构也可以直观展示同步带传动的原理、步进电机的传动特性,学生可以通过调整张紧度、更换不同直径的带轮来测试不同传动比下的输出特性,是非常实用的基础传动结构单元。
