极简款NFC蓝牙门禁读卡终端结构设计

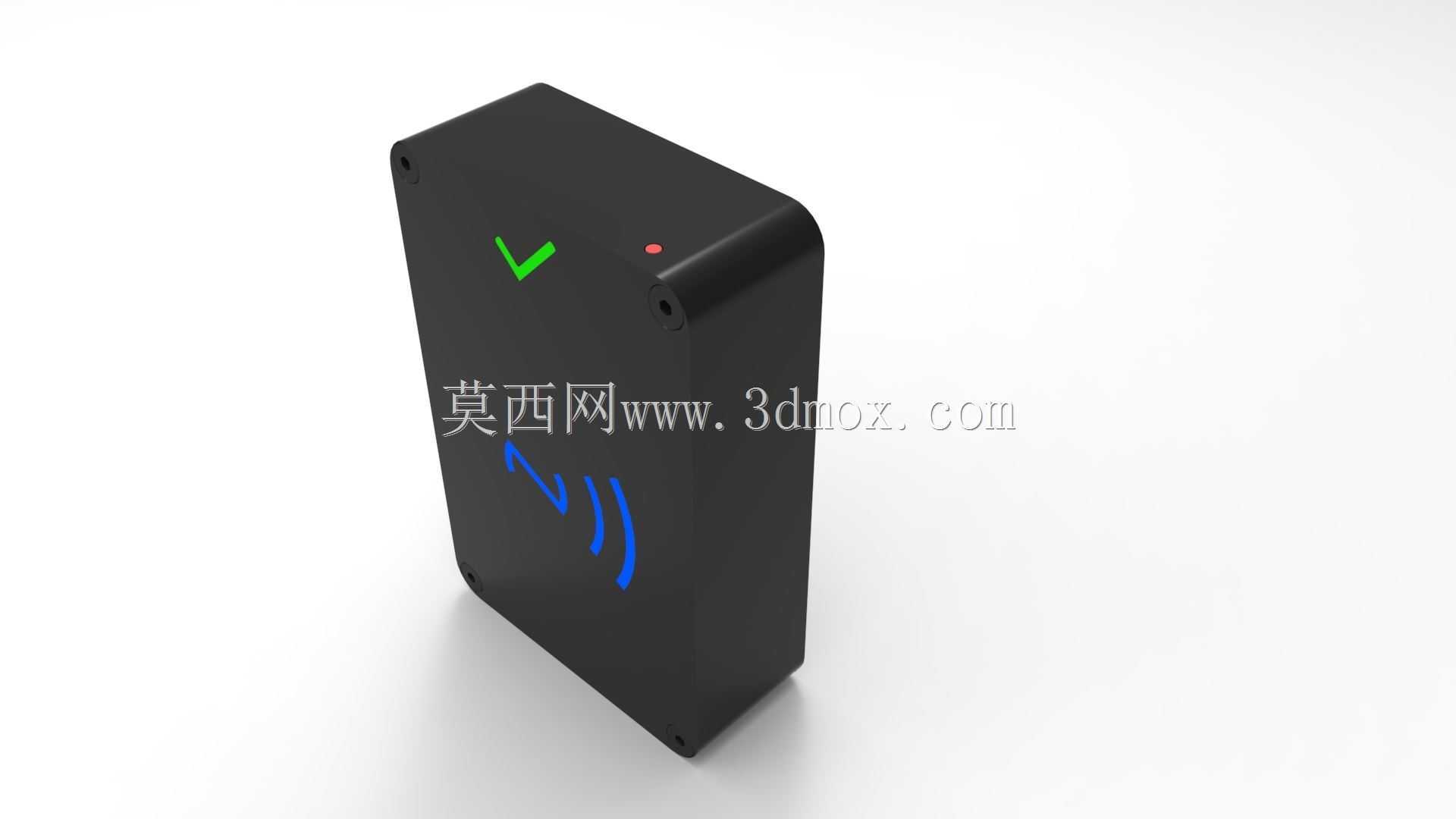

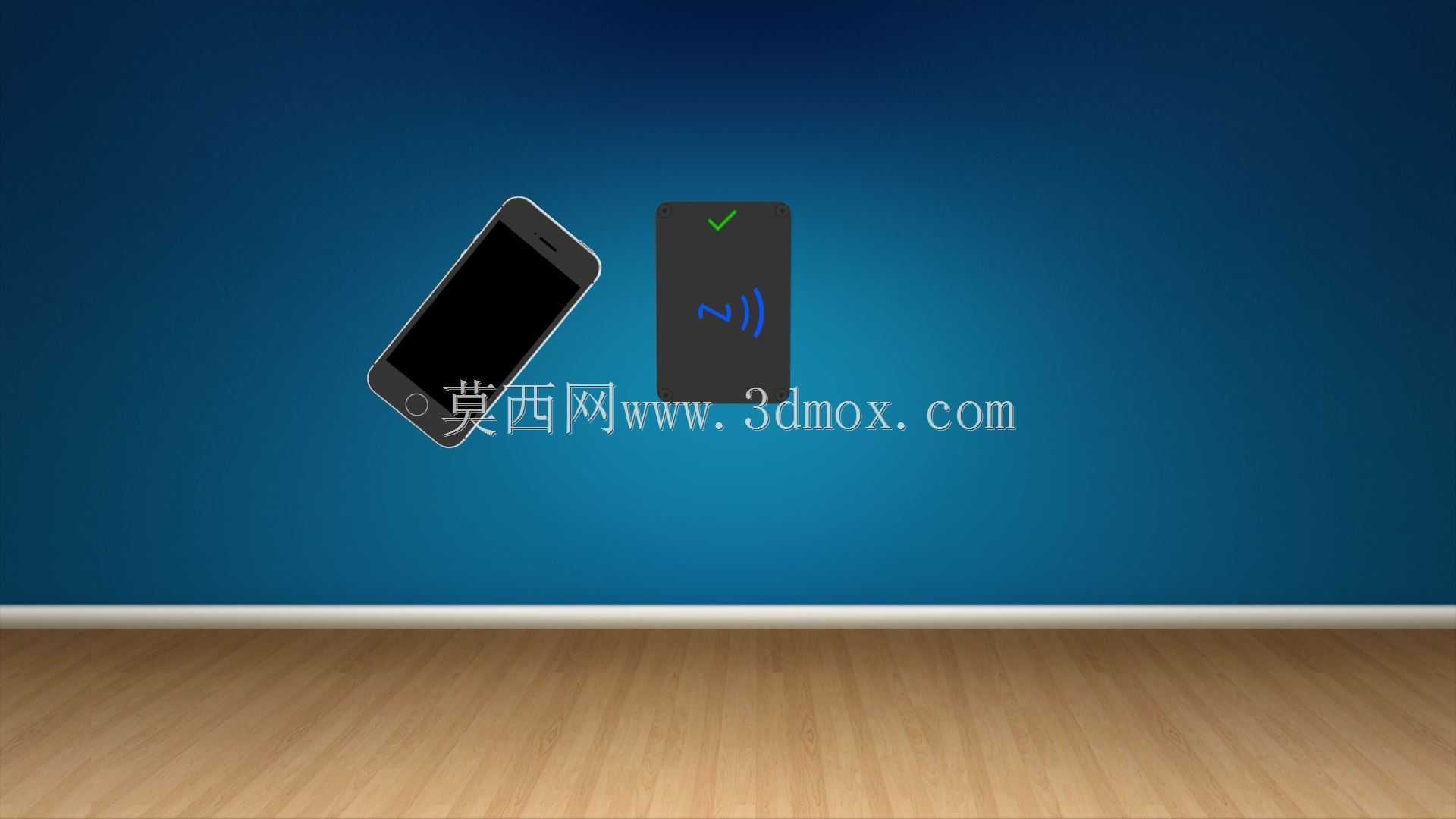

　　这款读卡终端的结构设计完全围绕商用场景的高频使用需求展开，日常主要部署在校园门禁、办公区域出入口、小型消费点位这类人员流动密集的区域，承担非接触式身份识别、小额交易数据交互的核心功能，日常使用中用户只需将对应卡片或者绑定了NFC功能的移动设备靠近终端感应区，即可在毫秒级完成数据校验，不需要额外的插拔操作，适配快节奏的通行、支付场景。从结构设计逻辑来看，整机走极简实用路线，外壳采用方正的小体积块式造型，没有多余的凸起装饰结构，外壳边角做了小半径的圆角过渡，既避免直角磕碰带来的结构损伤，也不会因为圆角过大占用额外的安装空间，整机厚度控制在常规门禁设备的常规区间，不管是86底盒嵌入式安装还是墙面壁挂安装，都能适配现有标准安装位的尺寸边界，不需要额外对安装基面做改造。

　　整机对外的物理交互接口只保留了一个复合功能按键和一个USB供电通讯二合一接口，没有设置其他冗余的物理按键或者接口，这种设计一方面能大幅降低外壳的开模复杂度，减少拼接缝隙带来的防尘防水隐患，另一方面也能降低日常使用中的误触概率。那个唯一的物理按键承担了电源通断和睡眠模式切换的双重功能，结构设计上做了差异化的按压行程设计：短按一秒即可触发睡眠模式切换，让设备进入低功耗待机状态，长按三秒则触发电源通断操作，这种行程区分的结构设计，不需要额外增加按键数量，就能实现两类核心操作的逻辑区分，按键周边做了略微下沉的限位结构，避免日常搬运、安装过程中误碰到按键触发不必要的状态切换。

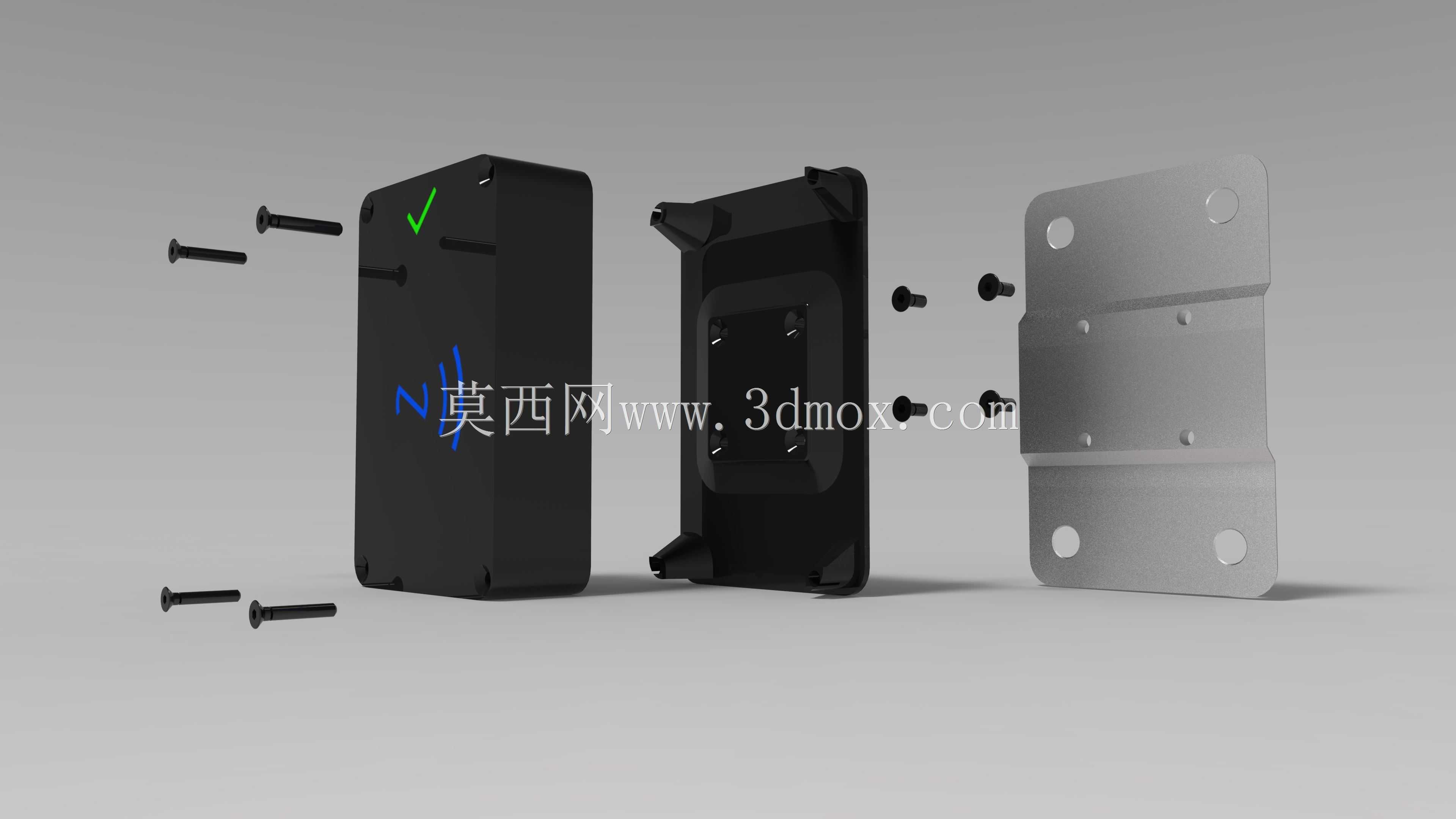

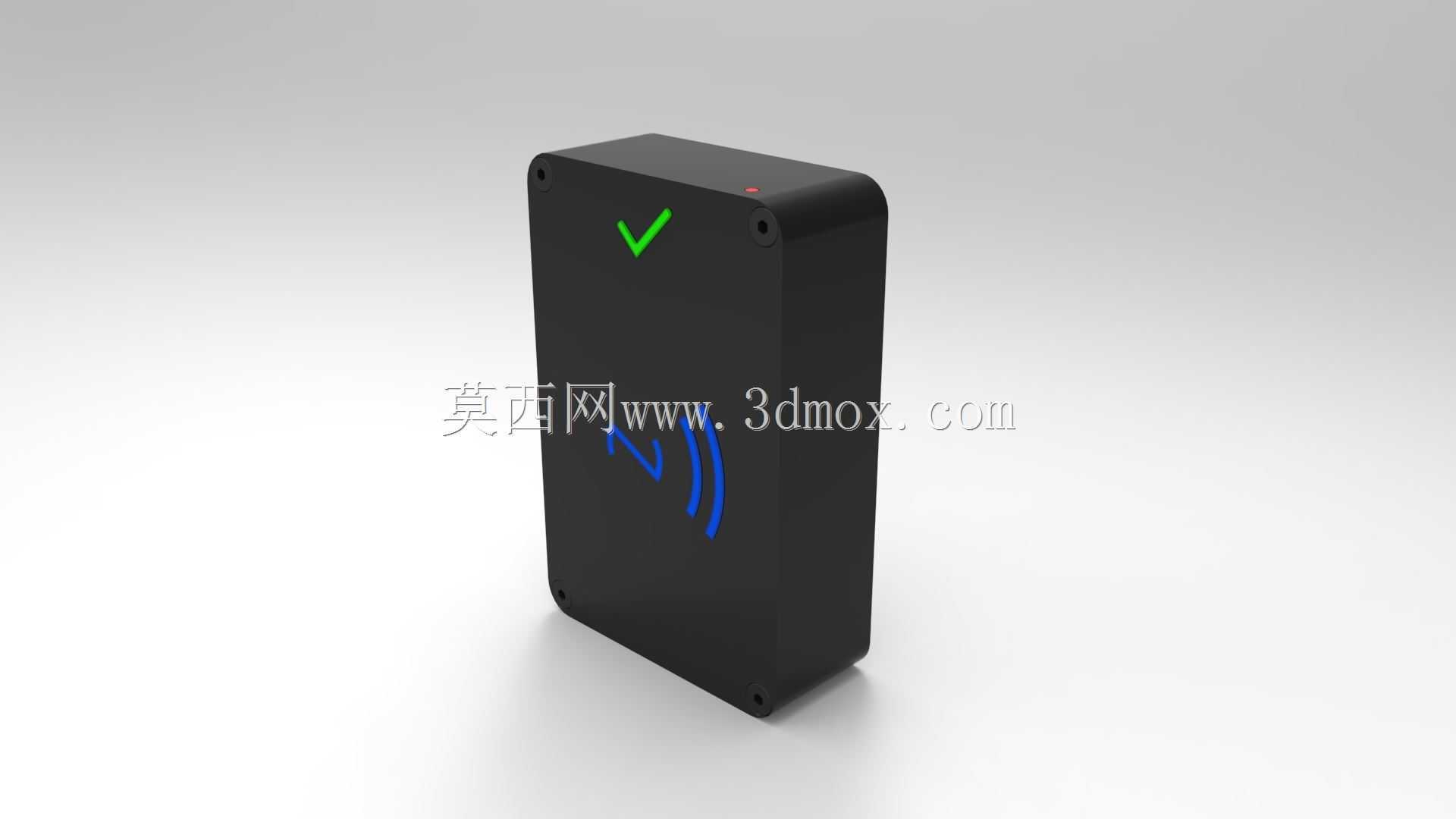

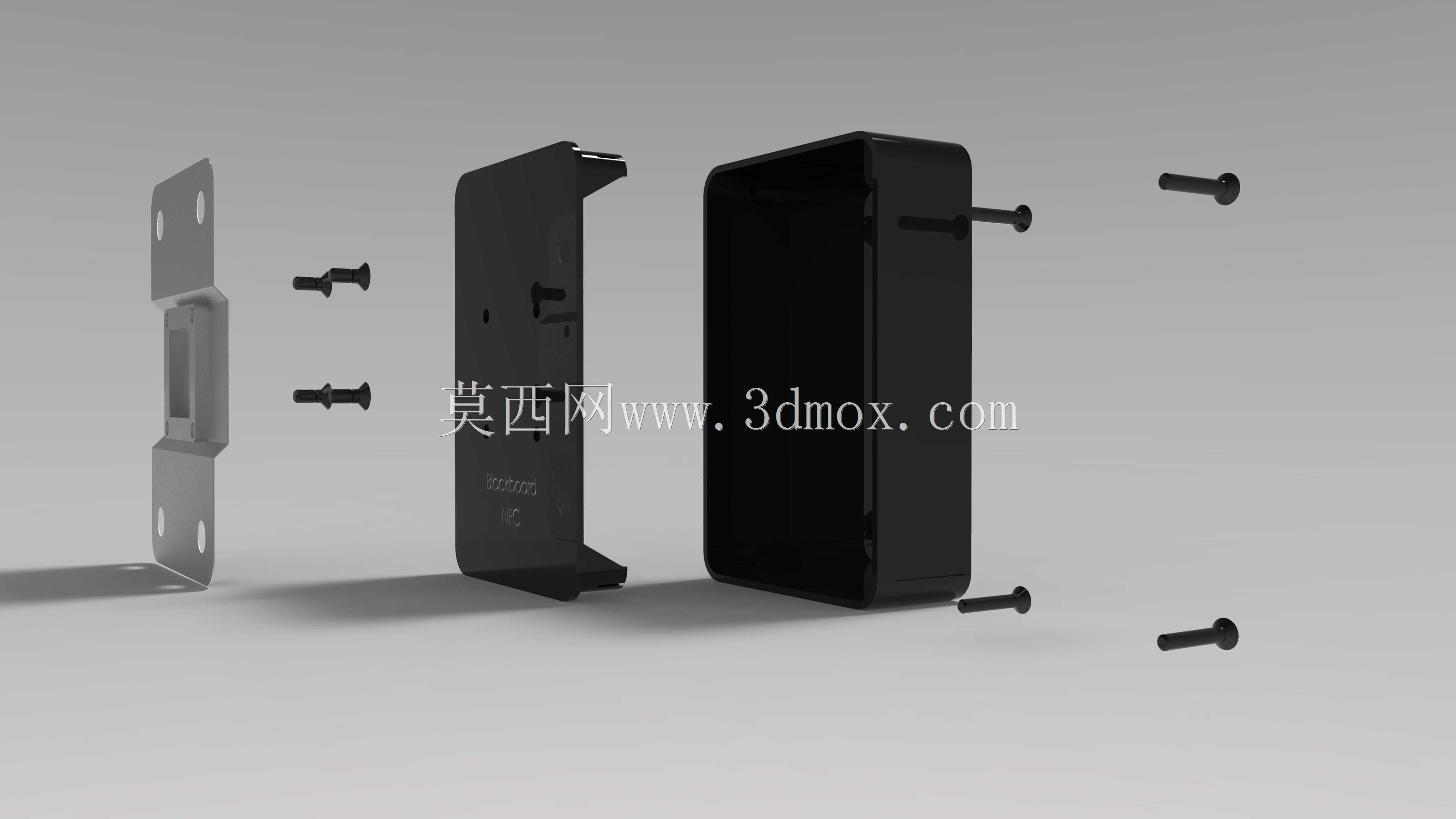

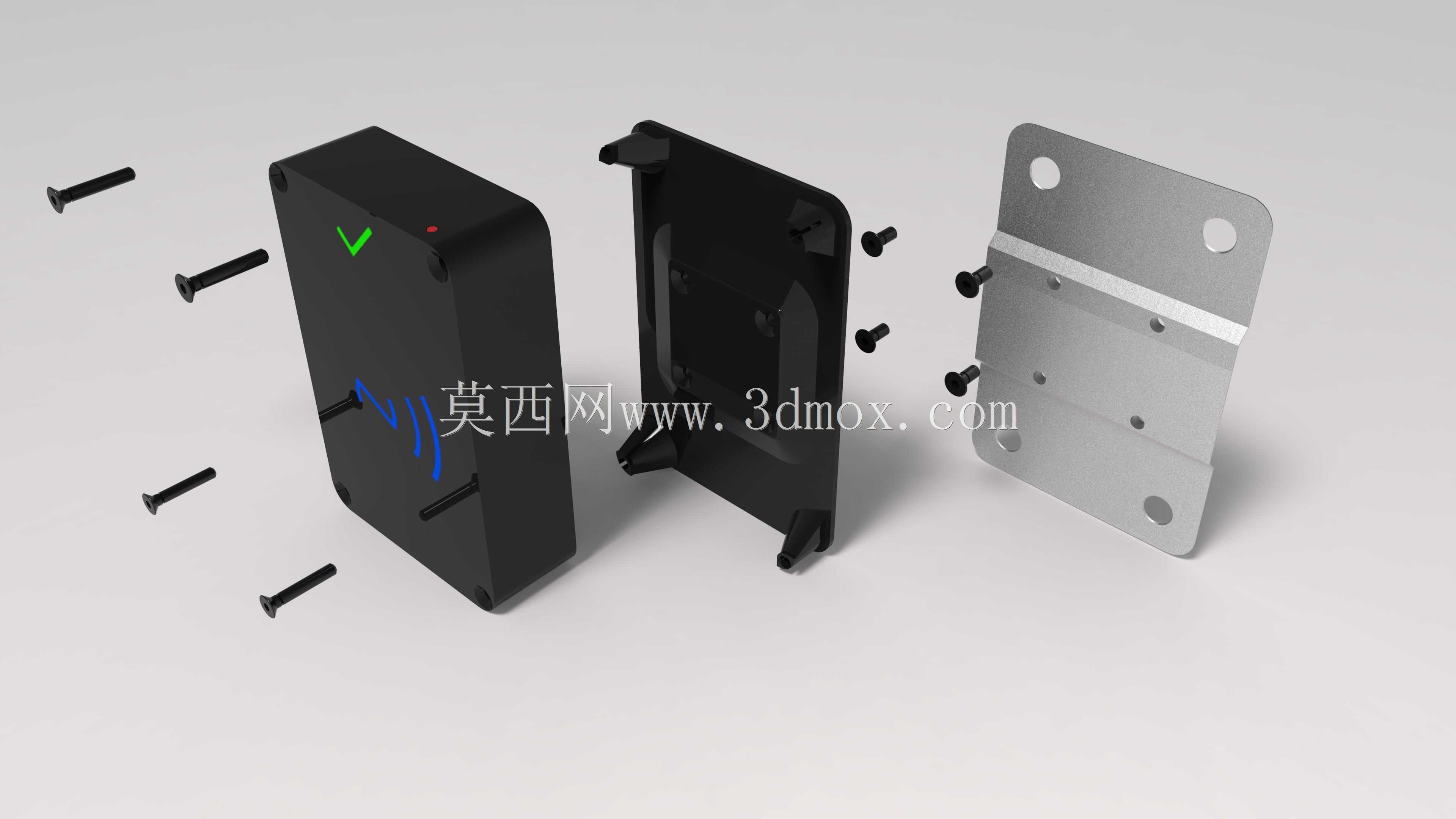

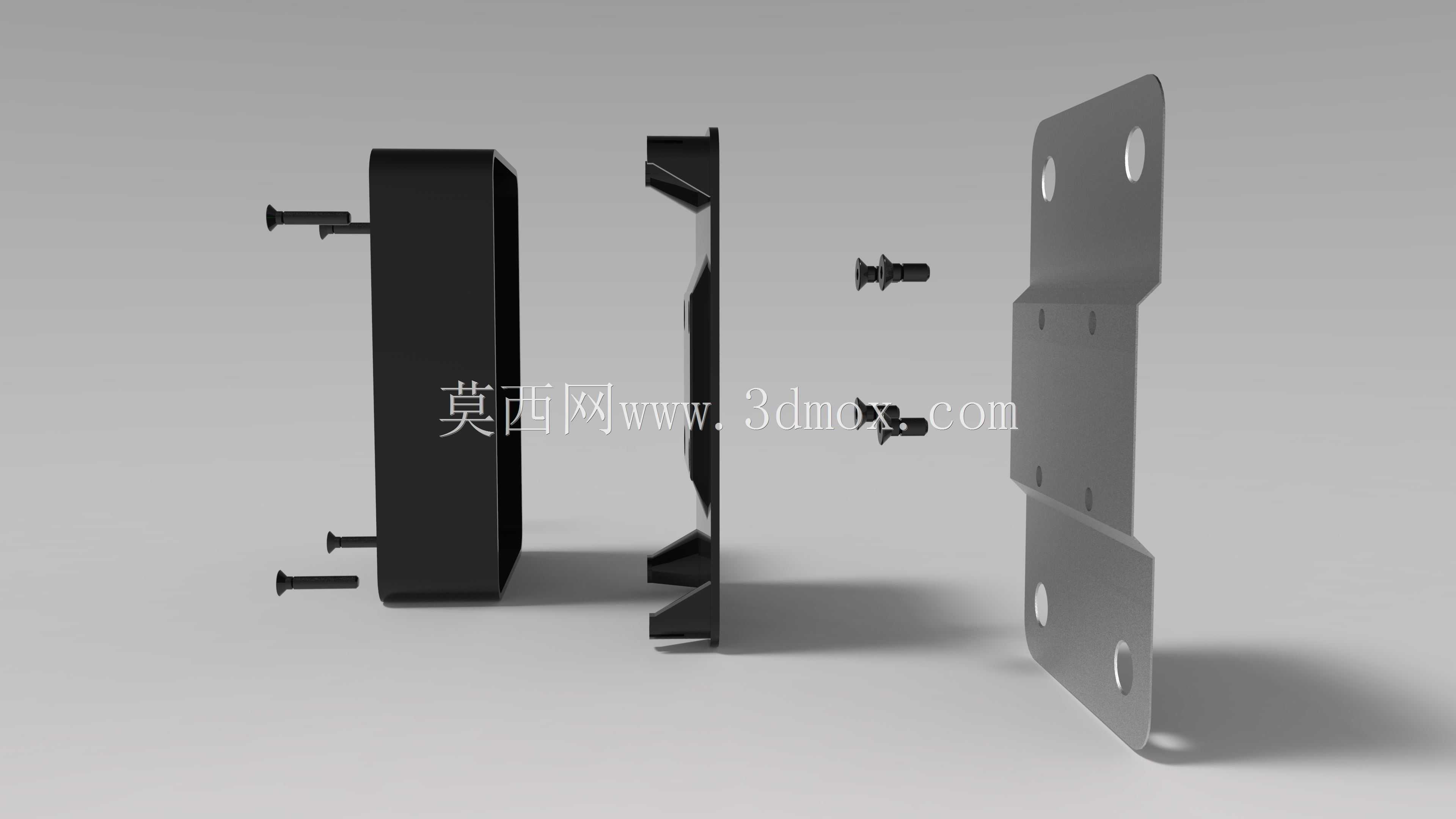

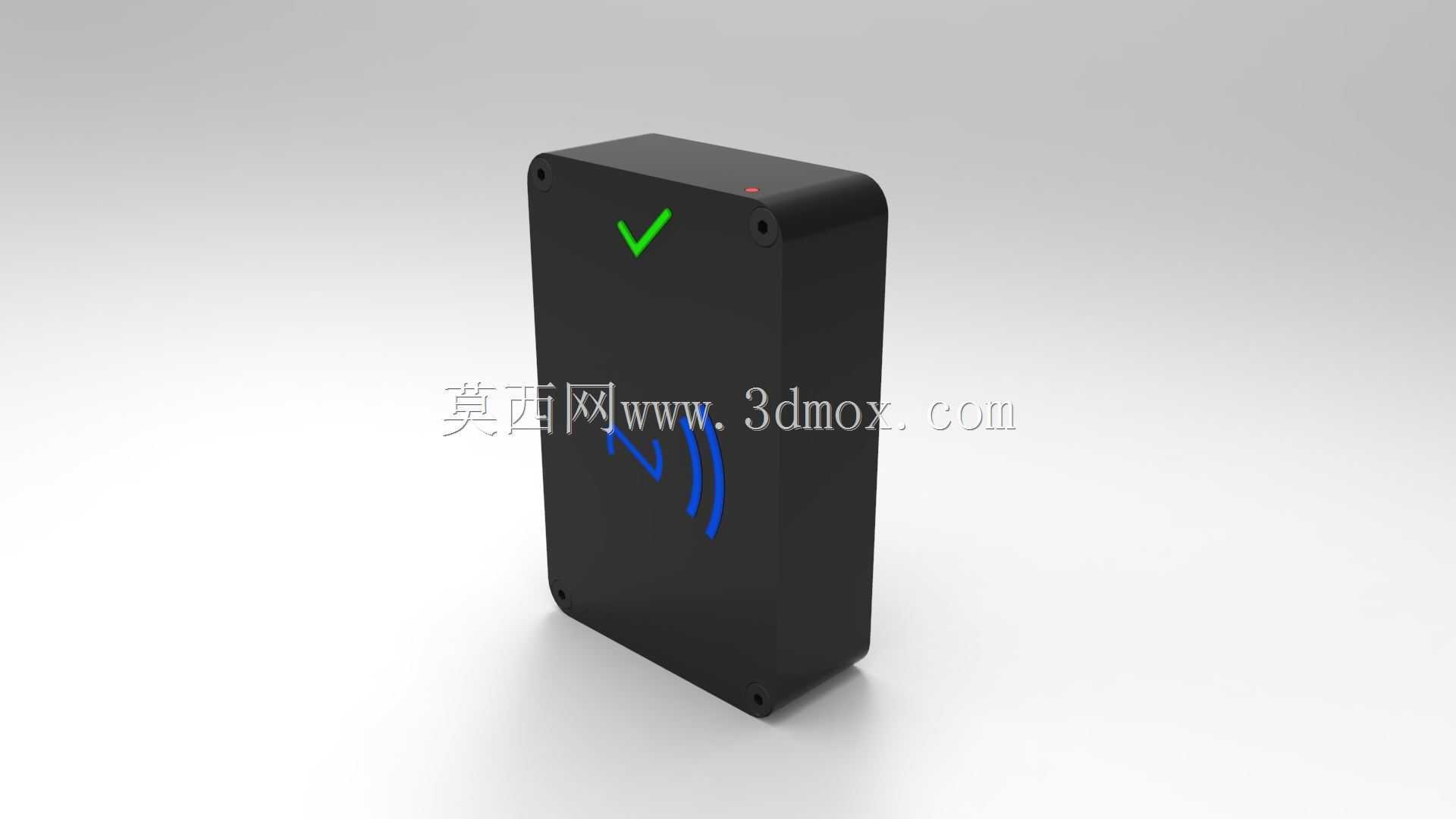

　　USB接口设置在设备的侧下方位置，接口外围做了一圈凸起的防护筋，既可以在插接数据线时起到导向定位作用，也能避免接口直接受到外力撞击导致引脚脱焊，接口位置的布局也充分考虑了布线需求，壁挂安装时数据线可以顺着墙面直接从设备下方引出，不会出现线缆弯折过度的问题。内部结构上，读卡天线模块紧贴外壳正面的感应区域布置，天线和外壳内壁之间预留了均匀的间隙，避免外壳材料对射频信号产生过度屏蔽，蓝牙通讯模块布置在设备远离金属安装面的一侧，减少金属基面对蓝牙信号传输的遮挡，主板通过四个角的铜柱固定在外壳底座上，固定点位做了防震橡胶垫设计，即使安装在有轻微振动的闸机点位，也不会出现主板松动、接插件松脱的问题。外壳采用上下扣合的拼接结构，扣合位设置在设备侧面的非可视区域，拼接缝隙控制在0.1mm以内，既可以满足日常室内场景的防尘需求，也让设备外观看上去更加整洁统一，正面的状态指示灯做了柔光处理，指示灯的光线通过半透明的外壳材质均匀透出，不会出现强光直射刺眼的问题，不同的工作状态通过不同的灯光颜色和闪烁频率区分，用户在距离设备一两米的位置就能清晰识别设备当前的工作状态。

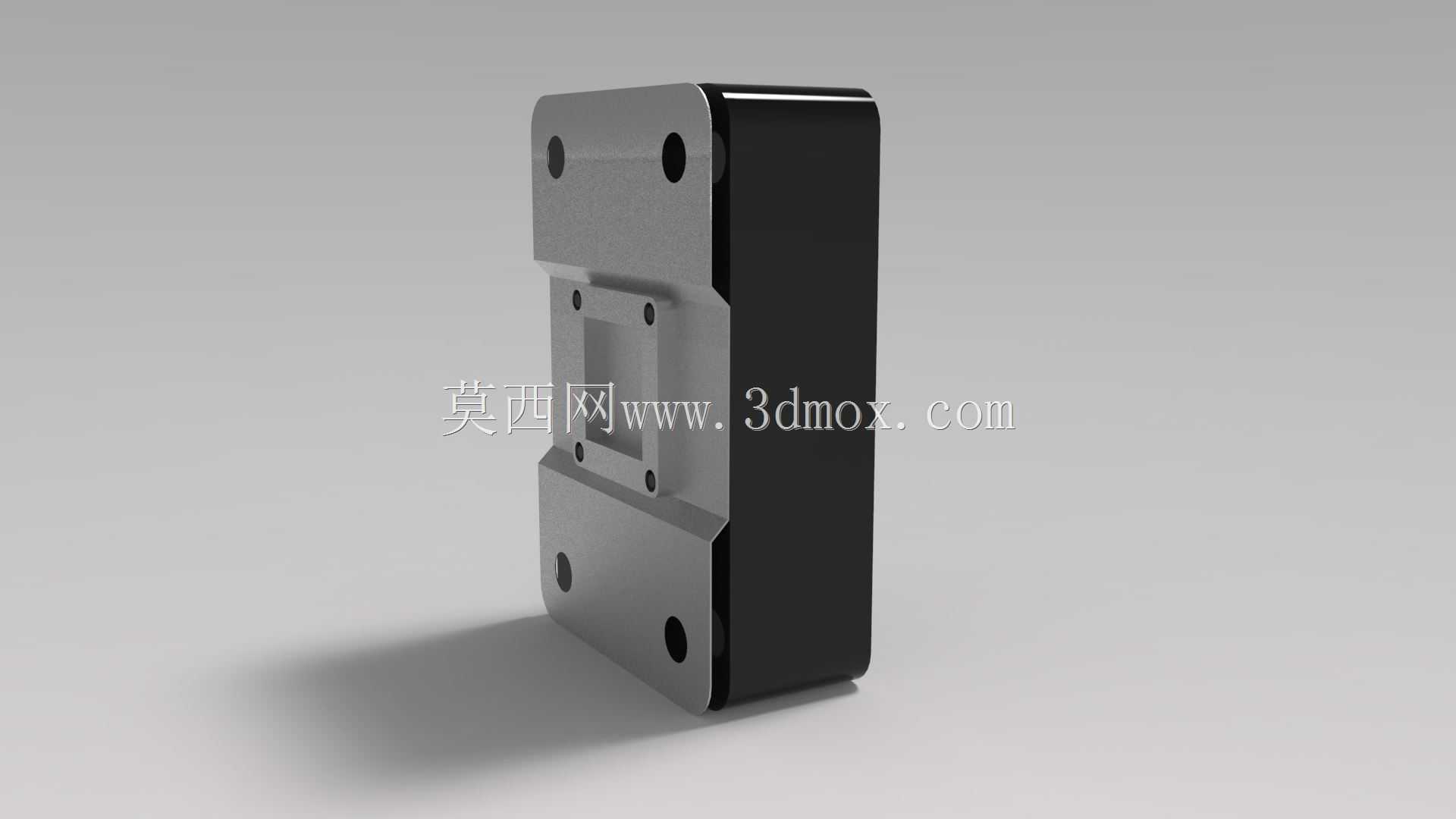

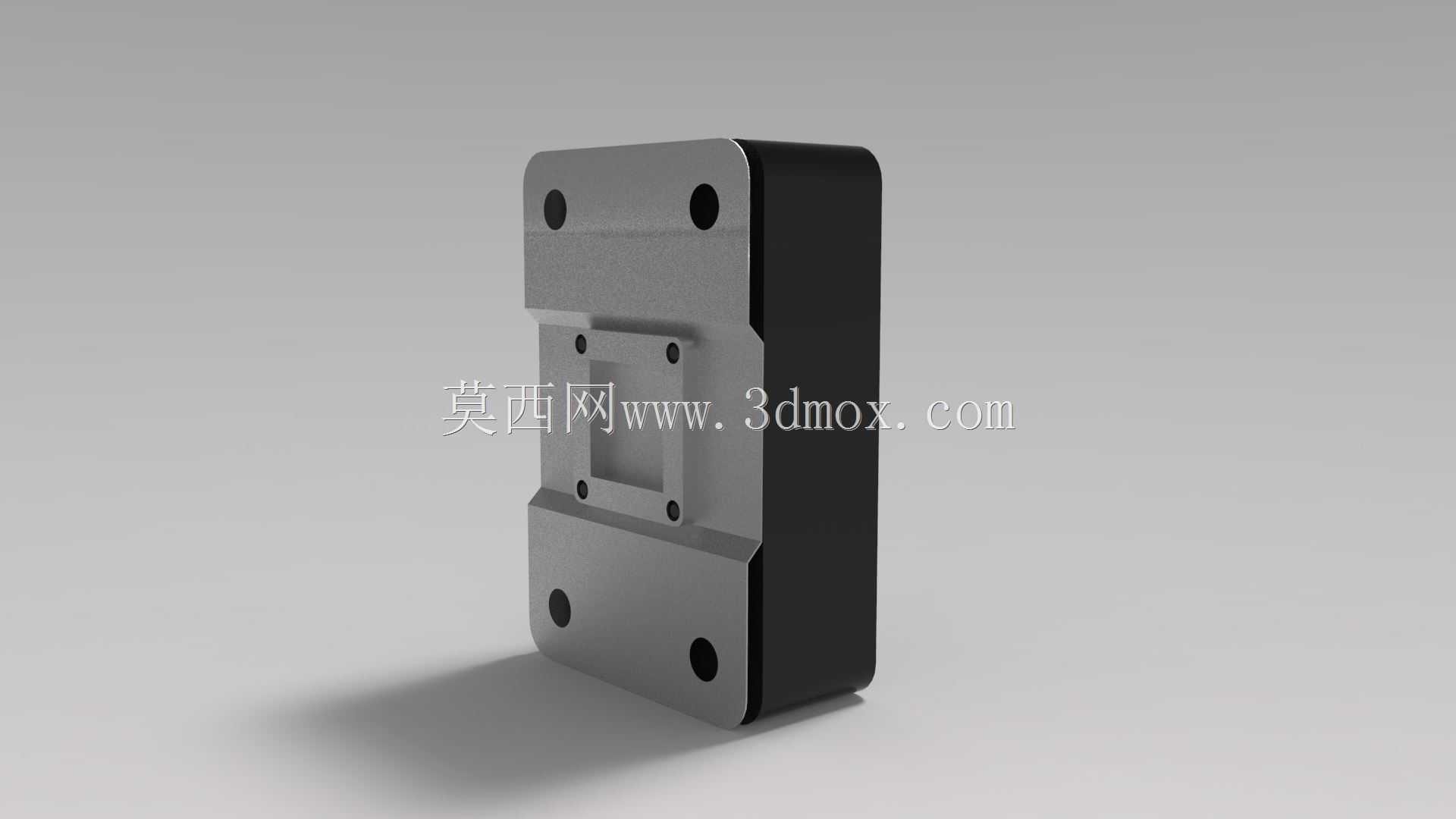

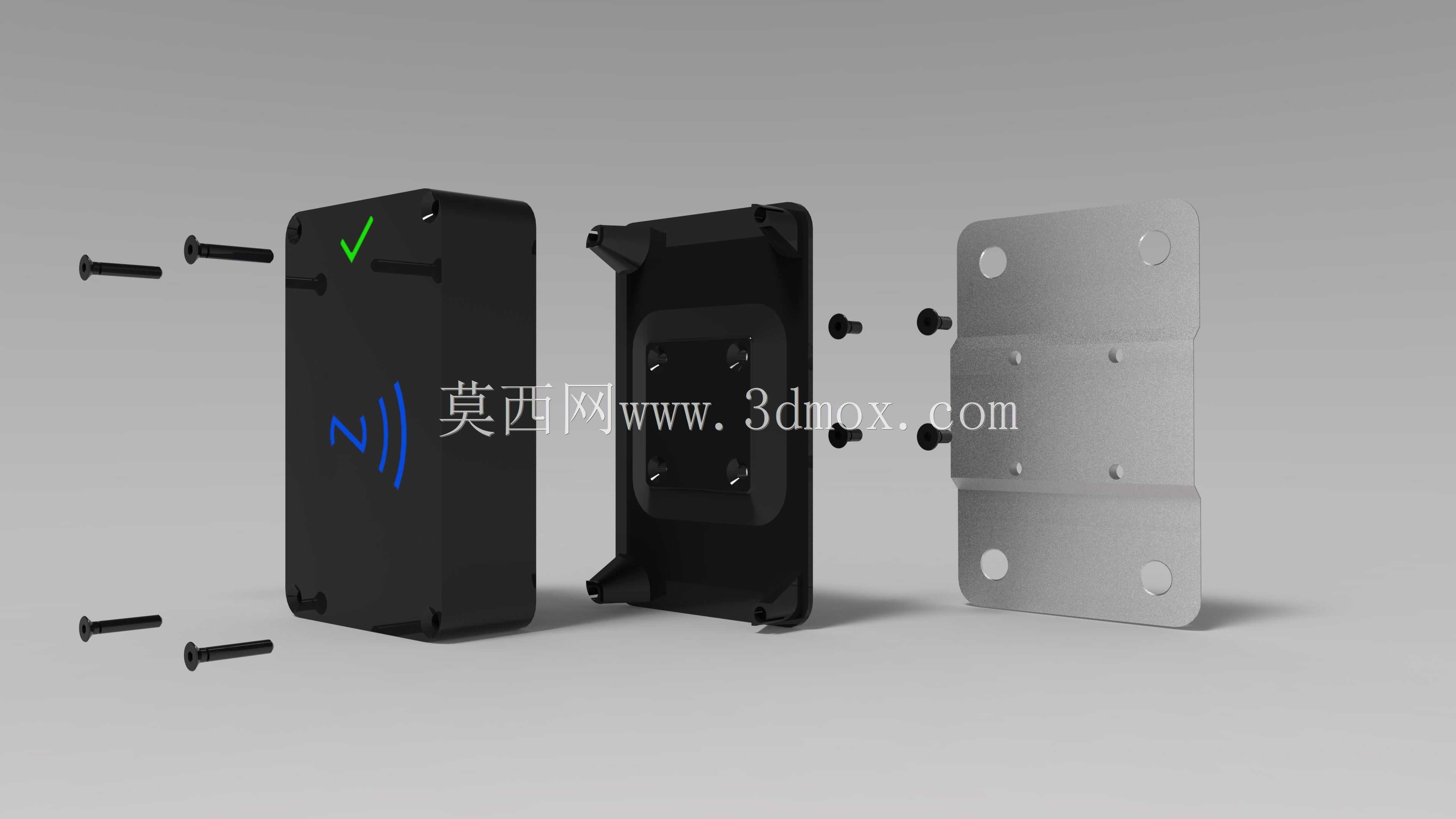

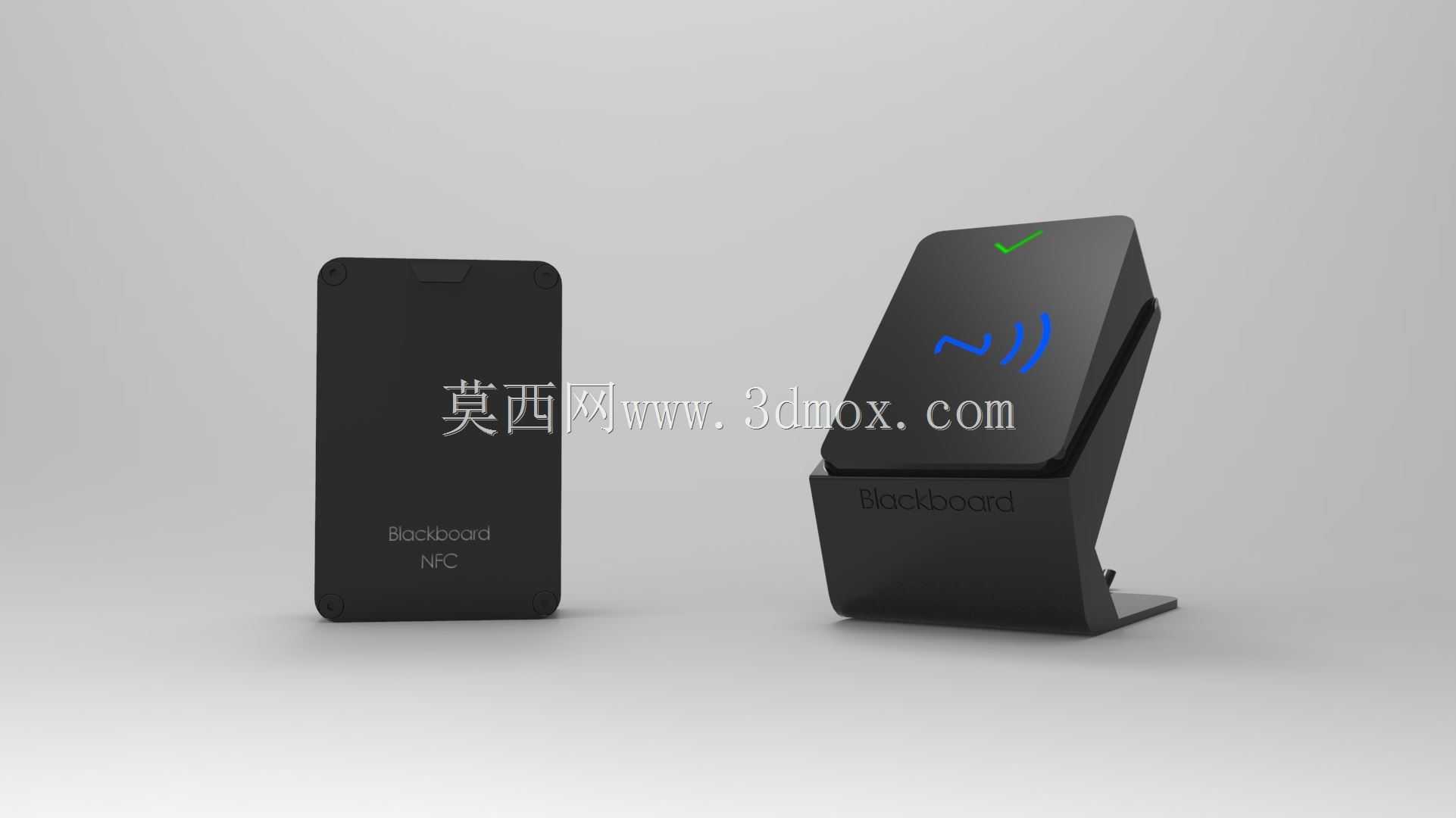

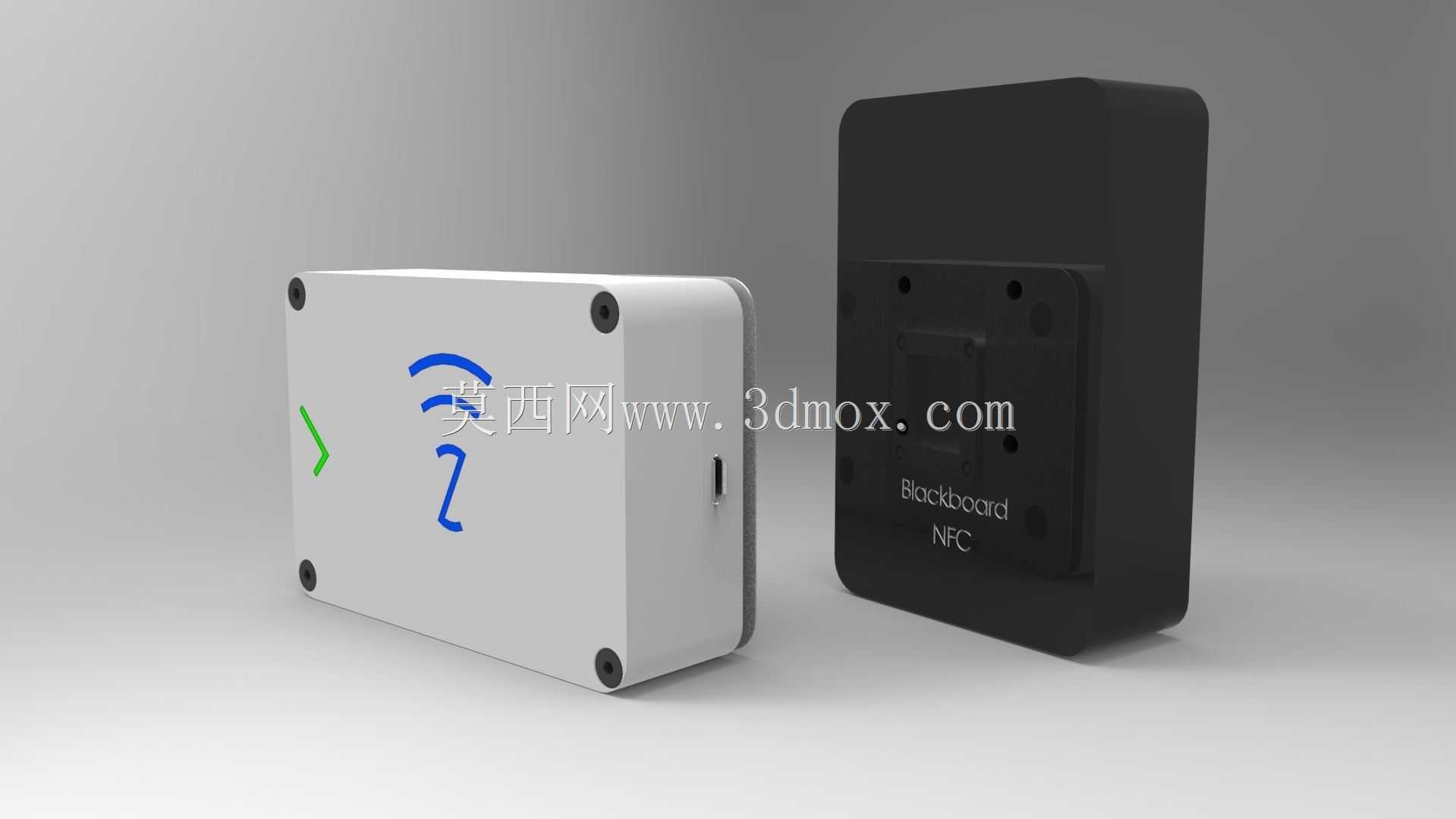

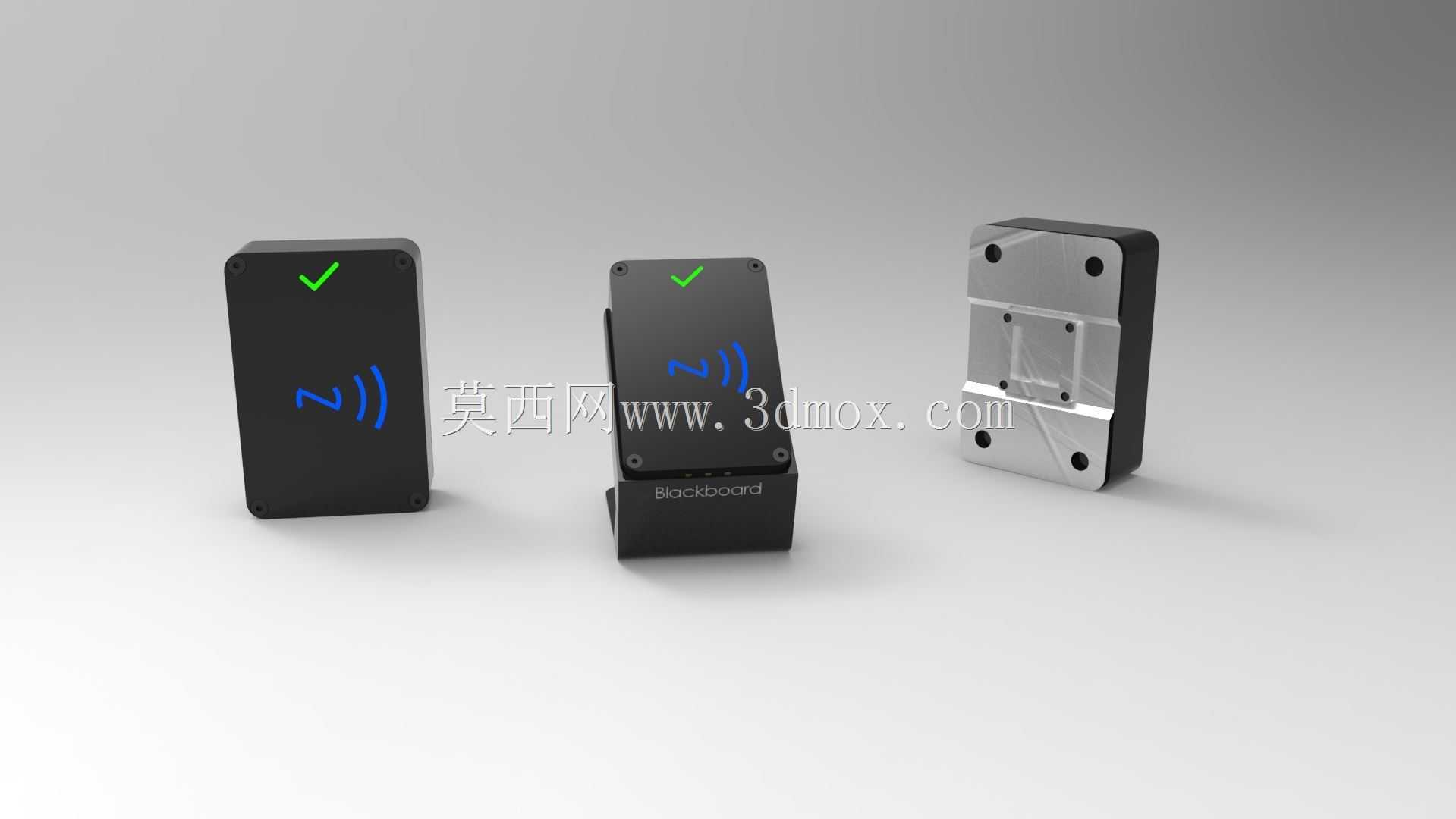

　　设备背面设置了标准的壁挂安装孔位，孔位间距适配常规的门禁安装标准，安装时只需要在墙面固定两个对应规格的螺丝，将设备挂装到位即可，不需要额外的定制安装支架，大幅降低现场安装的施工难度，设备整体重量控制得比较轻，即使是在石膏板墙面这类承重能力有限的基面上，也能稳定安装，不会出现脱落的风险。从结构可靠性角度来看，外壳选用具备一定抗冲击能力的工程塑料材质，日常使用中即使被通行的人员不小心磕碰，也不会出现外壳开裂的问题，所有内部电子元件的固定点位都做了对应的限位结构，设备在运输、安装过程中出现晃动、轻微跌落时，内部元件不会出现移位。
