12x12mm轻触开关配套方帽结构设计

　　在消费电子、工业控制板卡、小型家电的人机交互界面设计中，轻触开关的操作手感、防护性能与外观适配性，很大程度上由配套的按键方帽决定，本次设计的12x12mm规格方帽，正是针对板载贴片轻触开关的配套适配结构，解决裸开关操作面过小、按压易偏移、外观与设备壳体不匹配的实际工程问题。从实际应用场景来看，这类方帽广泛适配工控面板的功能按键、小型家电的操作按键、消费电子的侧键与功能键、电源模块的触发按键等场景，尤其是在需要将PCB板载轻触开关的操作面延伸至设备外壳表面的装配结构中，方帽承担着力传导、操作定位、外观齐平的核心作用，避免用户直接接触开关本体带来的误触、按压歪斜导致开关寿命折损的问题。

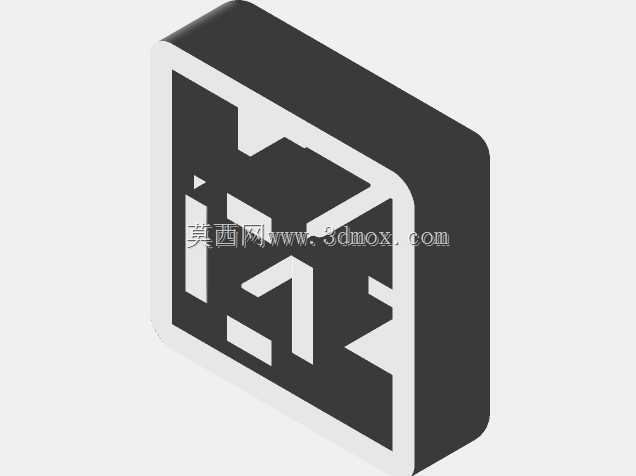

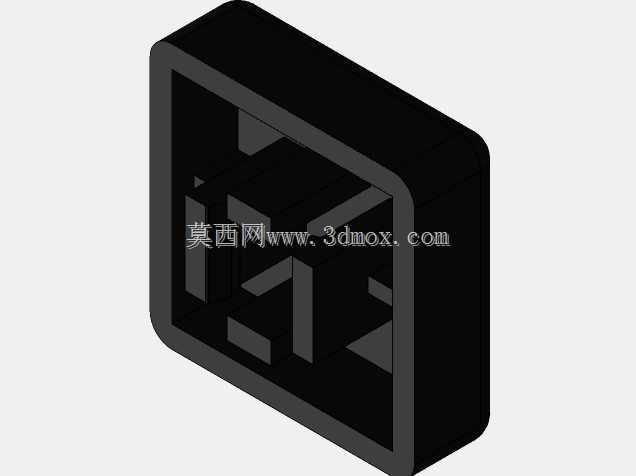

　　从功能特性来看，该方帽采用中空框式加内部限位筋的结构设计，外部为带圆角的方形轮廓，圆角处理既可以避免装配后刮手，也能减少塑胶件注塑成型时的应力集中，降低边角开裂的风险；内部的多道纵横加强筋，一方面可以提升方帽整体的结构强度，避免频繁按压导致的帽体变形，另一方面筋位的尺寸与轻触开关的操作柄尺寸精准匹配，装配后可以限制方帽的横向窜动，保证按压力始终垂直作用在开关的触发轴心上，不会出现按压卡滞、侧压导致开关弹片受损的情况。方帽的侧壁厚度经过反复校核，既保证了足够的结构刚性，按压时不会出现侧壁形变塌陷，也控制了整体重量，不会因为帽体自重过大导致开关误触发。

　　设计过程中，首先需要匹配对应轻触开关的安装高度与操作行程，方帽的内部深度需要预留足够的行程空间，保证开关按到底时方帽不会与PCB板或者周边元件发生硬碰撞，同时方帽的顶部操作面突出设备外壳的高度控制在合理范围，既方便用户手指按压操作，也不会因为突出过高容易被外物磕碰误触发。安装边界方面，方帽的外部尺寸为12x12mm，适配外壳上12.2x12.2mm的安装开孔，单边预留0.1mm的装配间隙，既可以保证方帽在开孔内上下活动顺畅，不会出现卡涩，也不会因为间隙过大导致晃动明显、外观缝隙不均的问题；方帽的底部限位台阶尺寸大于安装开孔，装配后可以限制方帽被向上拔出，不需要额外的卡扣或者粘接固定，装配时直接从外壳外侧放入即可，配合下方的轻触开关实现轴向限位，大幅提升装配效率。

　　从结构细节来看，方帽内部的筋位布局避开了轻触开关的定位柱与周边贴片元件，装配后不会与板上的电容、电阻等周边元件发生干涉，筋位的底部做了倒角处理，装配时可以快速对准开关的操作柄，降低生产线的装配对位难度。方帽的顶部平面可以根据设备的外观需求做丝印、晒纹处理，本次设计的基础款为平面哑光结构，适配大多数工业设备的简洁外观风格，也可以根据需求在顶部增加防滑凸点或者标识凹槽，满足不同场景的外观与操作识别需求。材料选型上适配常规的ABS或者PC注塑工艺，结构的拔模角度经过合理设置，保证注塑生产时可以顺利脱模，不需要复杂的抽芯结构，降低模具成本与量产难度。在实际的板卡装配中，这类方帽不需要额外的固定结构，依靠外壳开孔与下方开关的夹持即可实现稳定装配，拆卸维护时也可以直接从外侧取出，方便后期的开关更换与设备维修，相比一体式按键结构，大幅降低了后期维护的成本与操作难度。针对不同的开关行程，该方帽的内部深度可以做快速调整，适配3mm、4.3mm、5mm等不同高度的常规贴片轻触开关，结构通用性较强，可以覆盖大多数板载轻触开关的配套需求。
