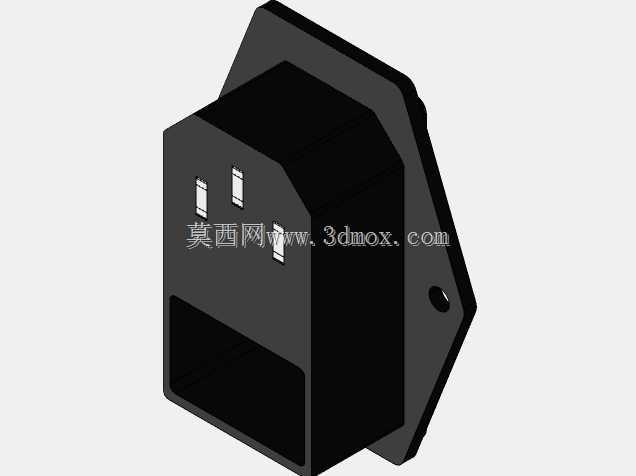

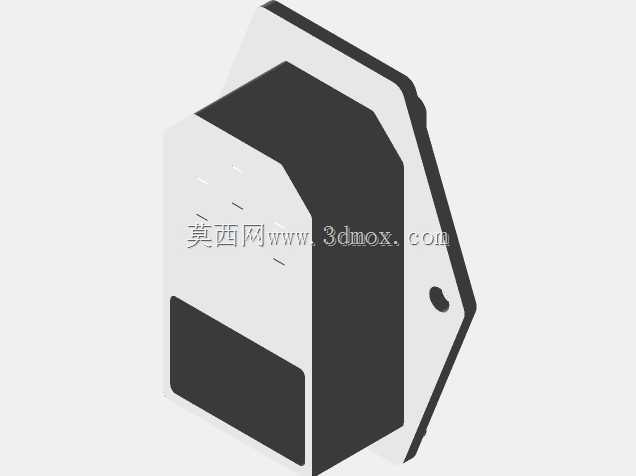

嵌入式IEC标准电源输入连接插座

　　这类嵌入式IEC电源连接器，是各类交直流供配电设备、工业控制柜体、桌面型电子测试仪器、小型机电一体化设备上最常用的市电输入接口部件，日常接触的台式计算机电源输入口、实验室直流稳压电源供电口、小型数控设备的市电接入端，大多采用同规格的连接结构，核心作用是实现设备端与市电供电线缆的快速插拔连接，同时通过标准化的接口尺寸，实现不同设备间供电线缆的通用互换，避免不同厂商自定义接口带来的线缆适配混乱问题。从结构设计逻辑来看，该连接器采用法兰式面板嵌入安装结构，安装法兰带有定位安装孔，可直接通过螺丝固定在设备壳体的预留开孔位置，安装时法兰面与设备壳体外表面齐平，既保证外观整洁，也能避免接口突出壳体带来的磕碰损坏风险。

　　接口端的接触插片采用标准化的间距排布，完全匹配通用IEC电源线的插头尺寸，插片根部做了防错位挡边设计，能避免插头反插、斜插导致的接触片变形或短路问题。接口外侧的绝缘壳体采用阻燃工程塑料注塑成型，壳体壁厚均匀，既满足电气绝缘的安全要求，也能在长期插拔受力过程中保持结构强度，不会出现壳体开裂的问题。建模过程中，首先根据实际安装场景确定法兰盘的外形轮廓与安装孔位的中心距，保证安装孔位与常规设备壳体的预留开孔尺寸匹配，安装边界控制上，法兰盘的厚度与设备壳体常用的钣金壁厚适配，嵌入部分的壳体深度参考常规连接器的内部接线空间预留，不会出现安装后内部接线与设备内其他部件干涉的问题。

　　接触插片的建模严格按照实际插片的厚度、宽度与伸出长度设计，插片之间的电气间隙满足低压供电的安全距离要求，避免相邻插片之间出现爬电风险。接口内部的插拔导向槽做了对应的倒角处理，模拟实际产品的插入导向结构，让插头插入时能顺利对位，不会出现插片顶偏的问题。从实际选型应用角度，这类连接器的额定载流能力覆盖常规小型设备的市电输入需求，可适配10A以内的交流供电场景，部分同结构高规格型号可承载16A电流，建模时保留了结构的可修改性，若需要适配不同载流规格的插片，可直接调整插片厚度与接触片宽度参数，无需重新搭建整体结构。安装法兰上的固定孔采用沉头孔设计，装配后螺丝头不会突出法兰表面，避免与插入的电源线插头产生干涉。连接器尾部的接线端预留了焊片或螺丝接线的空间结构，可适配不同的接线工艺需求，无论是焊接导线还是螺丝压接导线，都有足够的操作空间。在设备整体结构设计中，这类电源接口的安装位置通常会选在设备壳体的后侧或侧面，避开操作面板区域，同时要保证接口周围留有足够的插拔操作空间，一般预留30mm以上的手部操作空间，方便用户插拔电源线。建模时也考虑了接口与设备内部其他部件的安全距离，连接器的带电部分与设备内部金属壳体、其他弱电部件之间的距离满足电气安全规范要求，避免出现击穿短路的风险。

　　从结构验证角度，该模型可用于设备整机的装配干涉检查，在设计阶段就能确认接口安装位置是否合理，电源线插拔时是否会与周边部件产生碰撞，也可用于设备的外观渲染验证，确认接口与设备壳体的配合间隙是否均匀，外观协调性是否满足设计要求。不同于自定义的电源接口，这类标准化IEC连接器的结构尺寸有统一的行业规范，建模时严格遵循通用尺寸公差要求，法兰与壳体开孔的配合间隙控制在合理范围，既不会因为间隙过大导致安装后松动，也不会因为间隙过小导致装配困难。绝缘壳体的边角处做了圆角过渡处理，避免尖锐边角在装配过程中划伤操作人员或导线绝缘层，接触插片的端部做了倒角导向，方便插头顺利插入，减少插拔过程中的卡滞感。
