vactrol控制型电压控制滤波电路板结构

　　该电压控制滤波电路板核心采用vactrol光耦元件实现信号通路的压控调节，整体PCB采用FR-4环氧玻纤基材设计，板厚选取常规1.6mm规格，四角预留φ3.2mm安装固定孔，孔位做金属化沉铜处理，可直接通过M3铜柱或螺丝固定在设备机箱内部的安装位上，板边到元件焊盘的安全距离预留2mm以上，满足批量波峰焊的生产工艺要求，避免焊接过程中出现板边卡件、元件干涉的问题。

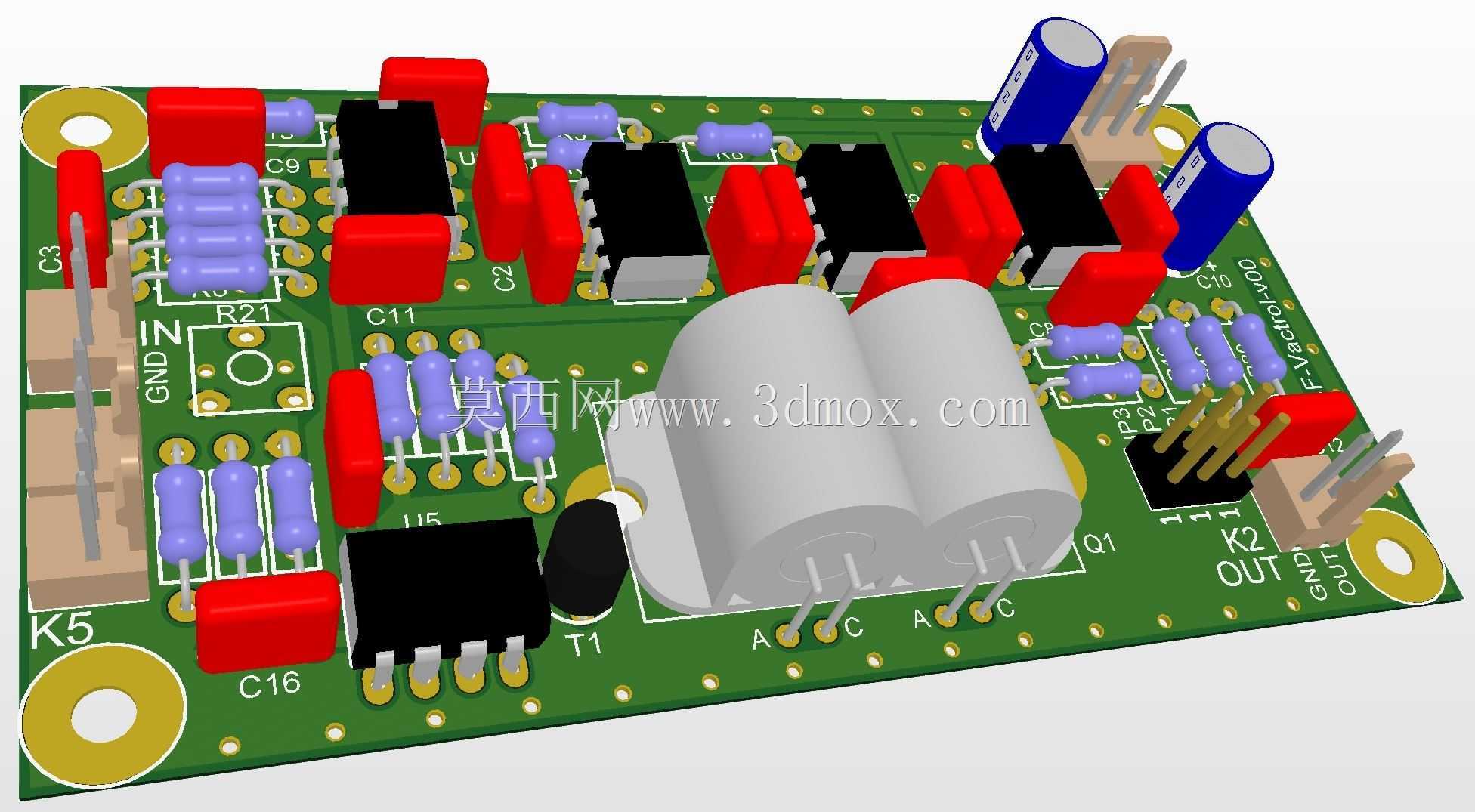

　　从实际应用场景来看，这类压控滤波电路多用于模拟音频处理设备、工业信号调理模块中，可通过外部输入的控制电压实时调整滤波截止频率，无需手动切换电路参数，适配需要动态调整信号滤波特性的工作场景，比如音频效果器的音色调节链路、工业传感器输出信号的动态降噪通路，都能通过该电路实现不同频段信号的选通与衰减。电路布局上，信号输入端口设置在板侧左侧K5位置，采用直插式接线端子，方便外部信号线快速接入，信号输出端口布置在板侧右侧K2位置，与输入端口形成直线型信号流向，最大程度缩短高频信号的走线长度，减少信号传输过程中的串扰与损耗；板上的电阻、电容元件按照信号流向依次排布，电解电容全部靠近电源输入引脚布置，容值100μF的电解电容负责电源入口的低频滤波，0.1μF的陶瓷电容紧贴每个芯片的VCC引脚布置，滤除电源线上的高频尖峰干扰，避免电路出现自激振荡问题。

　　核心的vactrol元件布置在PCB中部位置，周边预留足够的散热空间，避免周边发热元件的温度传导影响光耦内部光敏电阻的参数稳定性；板上集成的运算放大器芯片采用直插DIP封装，每个芯片周边的反馈电阻、耦合电容都做就近排布，反馈回路的走线长度控制在5mm以内，保证放大电路的工作稳定性。电源输入端口布置在板侧上方，分别设置正电源、负电源、接地引脚，接地走线采用大面积铺铜设计，铺铜与所有元件的接地引脚直接连接，有效降低接地阻抗，减少不同信号回路之间的共地干扰。

　　安装边界方面，整板外形尺寸控制在100mm×60mm范围内，板上最高元件为顶部的电解电容，高度不超过15mm，安装时与机箱盖板的预留间隙不小于3mm即可，不会出现元件顶壳的问题；板上所有直插元件的引脚伸出PCB背面的长度控制在1.5mm以内，焊接后剪脚处理不会刮伤机箱底部的绝缘层，也不会与机箱内其他布线出现干涉。设计过程中针对不同元件的焊接兼容性做了适配，电阻采用0805封装规格的通用型号，电容也选取市面常规流通的标准容值，所有元件都能在常规电子物料渠道采购，无需定制特殊规格物料，降低后续批量生产的物料采购成本与周期。电路的滤波特性调节范围覆盖低频到中频频段，控制电压在0-5V区间变化时，滤波截止频率可实现连续平滑调整，没有调节死区或跳变问题，适配需要连续调整信号滤波参数的使用需求；板上预留的测试点分布在关键信号节点处，生产调试时可通过探针直接接触测试点测量信号波形，无需拆解周边元件，提升生产调试的效率。
