四路红外避障传感控制板结构设计

项目分类:传感器 发布时间:2025-02-09 ID:922439
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计
  • 四路红外避障传感控制板结构设计

  在移动机器人、AGV小车、智能小车的行进路径感知场景中,避障传感单元是整机感知层的核心组成部分,这类四路红外避障模块常被布置在设备行进端的四周,通过非接触式的红外反射检测,识别前方、侧方的近距离障碍物,为设备的行进决策提供实时的距离触发信号。不同于单路红外传感单元,四路集成的板卡设计可以同时覆盖多个检测角度,减少整机外围的布线工作量,也能降低多传感器单独安装时的定位误差,在小型教育机器人、简易巡检设备、物料搬运小车上的应用十分普遍。

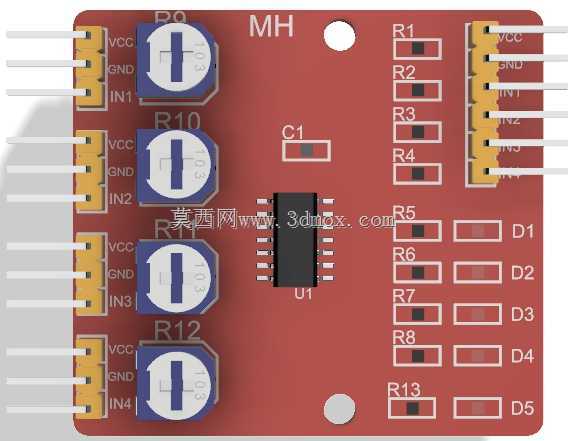

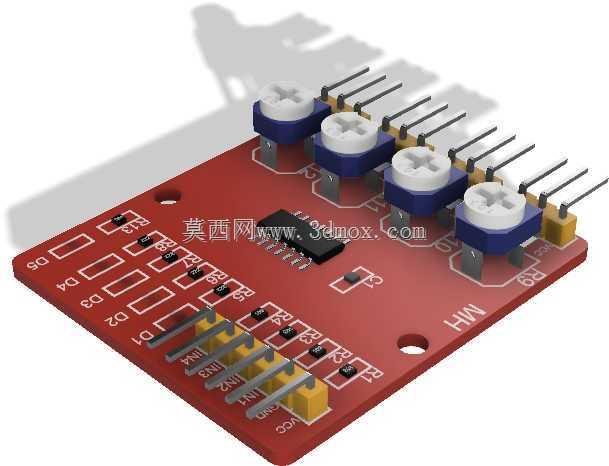

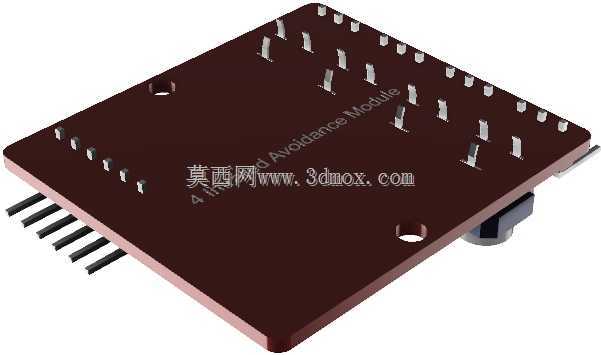

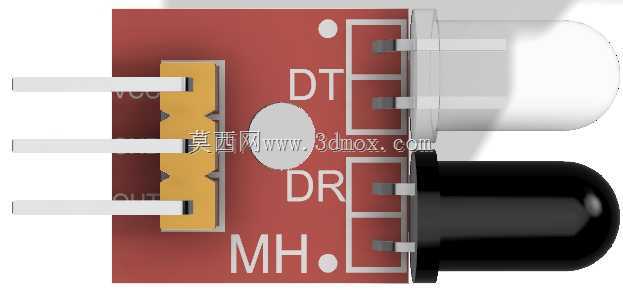

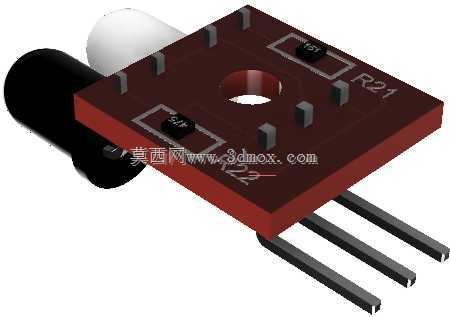

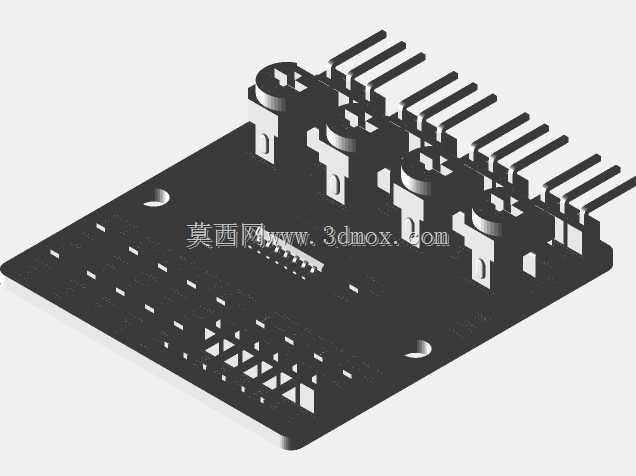

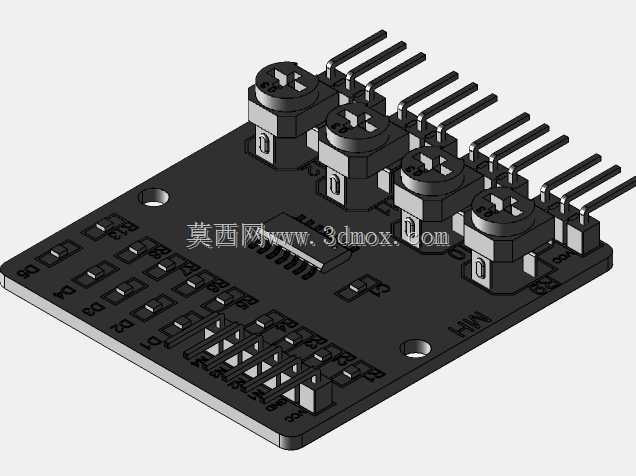

  从板卡的功能布局来看,整板采用红色FR-4玻纤基板作为承载基础,板上集成了四组独立的红外发射与接收配对单元,每一组单元都对应独立的信号调理电路,四路信号最终通过板载的排针接口对外输出,可直接对接主流的控制板IO端口,不需要额外外接信号转换电路。每一组红外收发单元都配备了可调电位器,用于调整对应通道的检测距离阈值,现场调试时可以根据实际的安装高度、检测面材质反射率,单独调整每一路的触发距离,避免不同安装位置的检测盲区或者误触发问题。板上的贴片电阻、电容均采用常规0805封装,核心信号处理芯片采用SOP贴片封装,焊接工艺适配常规的回流焊生产流程,批量生产时的加工良率更易控制。

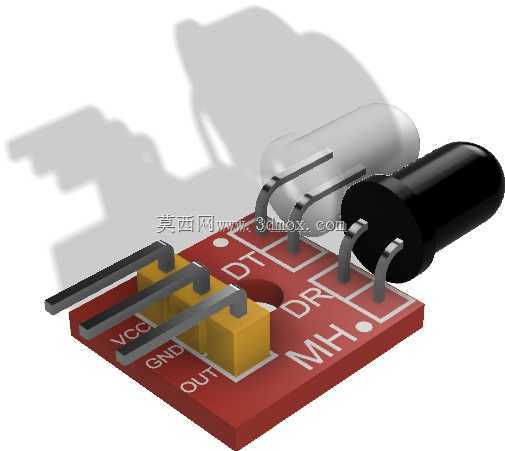

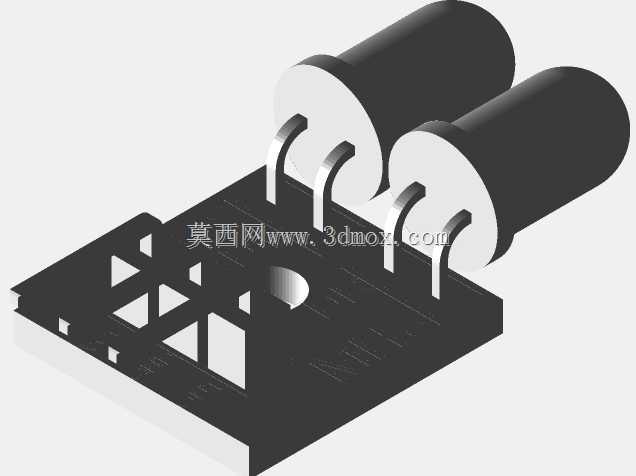

  设计这类传感板卡时,首先要考虑的是红外收发管的安装角度,四组收发单元平行布置在板卡的一侧,每一组的发射管与接收管保持固定间距,避免相邻通道之间的红外信号串扰,板上特意在每两组收发单元之间预留了铺铜隔离带,减少电路层面的信号干扰。板卡的对外接口采用间距2.54mm的标准排针,分别对应电源输入、地、四路信号输出,引脚定义顺序遵循常规的传感模块接线逻辑,和常见的控制板扩展接口直接适配,不需要额外制作转接线缆。板卡的两个对角位置预留了直径3.2mm的安装孔,适配M3规格的固定螺丝,安装孔周边做了露铜接地处理,固定时可以通过铜柱将板卡的接地端和设备机架连通,提升整体的抗干扰能力。

  从安装边界来看,整板的长宽尺寸适配小型设备的安装空间,板上最高的元件是可调电位器,整体元件高度不超过12mm,安装时不需要预留过大的垂直空间,即使是在空间紧凑的小型机器人底盘内部,也能顺利布置。板卡的接线端布置在和收发单元相对的另一侧,接线时线缆不会遮挡红外收发的检测路径,避免线缆本身造成的误触发。实际使用时,这类模块的有效检测距离可以通过电位器在2cm到30cm之间调整,对于黑色吸光材质、高反光材质的检测阈值可以单独校准,适配不同的作业场景,比如在地面为深色哑光的车间场景,可以适当调高发射功率提升检测距离,在周边多反光金属的场景,可以适当降低灵敏度减少误触发。

  不同于超声波类的避障传感器,红外避障模块的响应速度更快,对于近距离的突发障碍物检测延迟更低,而且不会受到现场声波噪音的干扰,在多台设备同时运行的场景下,也不会出现同类传感器之间的信号串扰问题。四通道的集成设计让单块板卡就能覆盖设备前端的扇形检测区域,相比四个单独的红外传感器,集成板卡的整体一致性更好,每一个通道的电路参数都经过统一校准,不会出现单独传感器之间的性能偏差过大的问题。板卡的电源输入端预留了滤波电容,可以适配5V的直流供电,电源波动在±10%的范围内都能稳定工作,不需要额外增加稳压电路,直接从设备的控制板取电即可正常运行。在结构建模时,需要准确还原每一个元件的外形尺寸和安装位置,尤其是排针、电位器、红外收发管的突出高度,避免在实际装配时出现和周边结构件的干涉问题,安装孔的位置公差需要控制在±0.1mm以内,保证和设备安装位的精准匹配。
