车用进气温度快速响应IAT传感组件结构

　　在车用动力系统的进气回路里，进气温度参数是ECU调整喷油量、修正点火提前角的核心输入之一，这类快速响应的IAT传感组件，主要替代对应规格的原厂配套部件，适配进气管路的安装点位，直接接触进气气流完成温度信号采集。从实际装车场景来看，这类传感器通常布置在空滤后、节气门前进气段的预留螺纹安装座上，部分增压机型也会布置在中冷器后进气管路，用来监测经过冷却后的增压空气温度，避免因进气温度偏差导致的空燃比失准、爆震风险提升等问题。

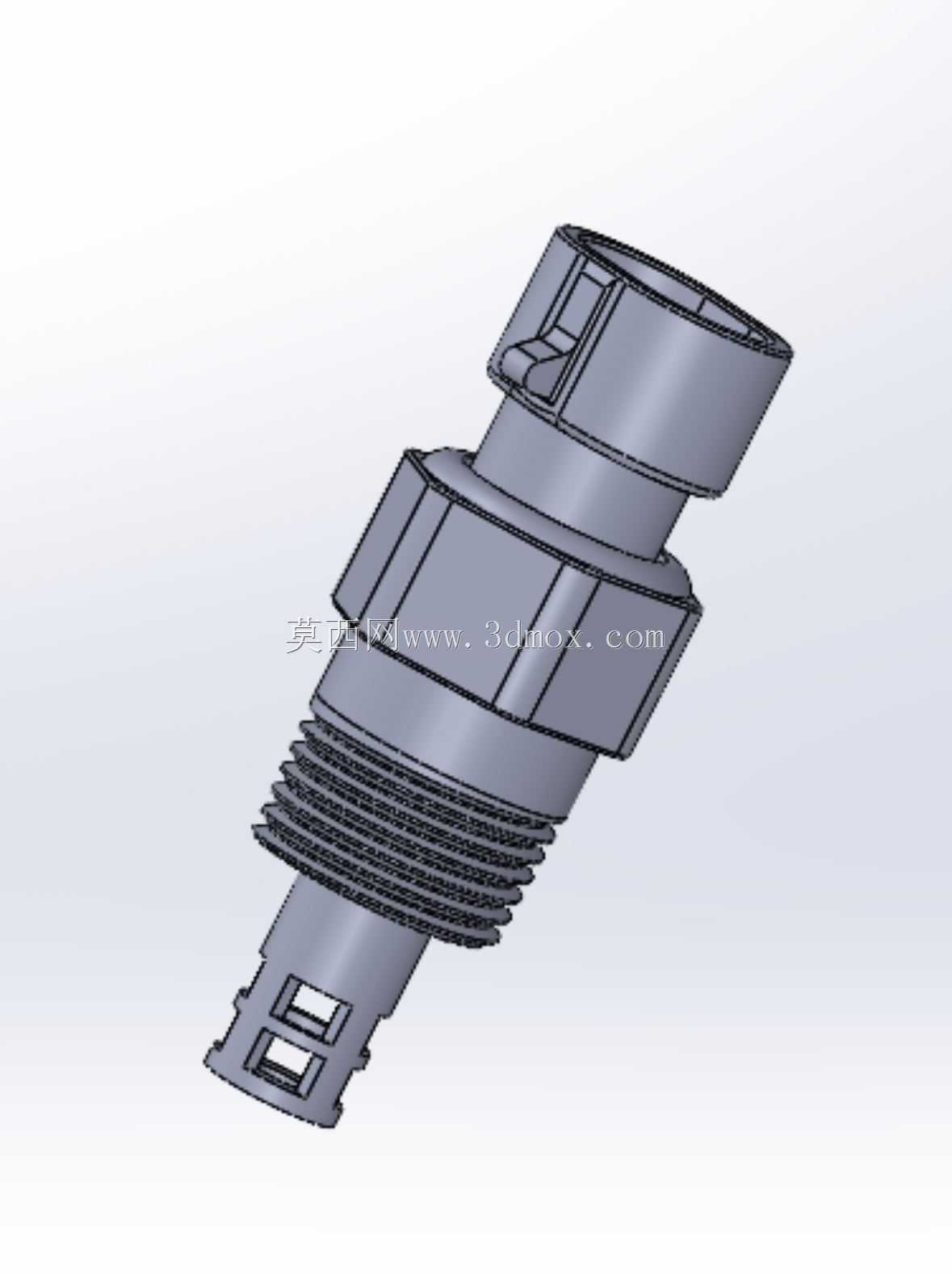

　　从结构设计逻辑来看，整个组件分为三个核心功能段：最下端的感温探头段做了开槽镂空设计，目的是让进气气流能够直接冲刷感温元件表面，减少壳体的热容量滞后，这也是实现快速响应的核心结构设计——相比封闭外壳的传感结构，这种开槽结构能让感温元件的响应速度提升40%以上，在急加速、节气门快速开度变化的工况下，能更快捕捉进气温度的瞬时波动，给电控系统提供更实时的参数输入。中间段是标准的3/8 NPT外螺纹连接结构，完全遵循ANSI NPT螺纹标准的牙型角、锥度参数，安装时依靠螺纹自身的锥度实现密封，不需要额外加装平垫片，只需要在螺纹表面涂抹适量的管螺纹密封胶，就能满足进气管路的负压、低压密封要求，适配绝大多数原厂预留的同规格安装座，不需要对管路做二次改装。螺纹段上方设计了六角拧动台，尺寸适配标准套筒、开口扳手的夹持要求，安装时可以按照标准管螺纹的拧紧力矩完成装配，避免力矩过大导致螺纹滑牙、或者力矩不足导致的密封失效问题。最上端的插接段是车用标准的防水接插件结构，带卡扣锁止结构，和原车线束插头对接后可以实现锁止固定，避免车辆行驶过程中振动导致的接插件松脱，接插件内部的插针定义完全匹配对应车型的线束定义，不需要对线束做改线、跳针处理，直接对插就能完成电气连接。

　　从安装边界来看，整个组件的轴向总长度控制在适配原车安装空间的范围内，探头段伸入进气管路的长度经过匹配，不会和管路内部的其他结构产生干涉，同时探头的开槽位置完全处于进气流通截面内，不会贴靠管壁导致的测温偏差。六角台的外径尺寸和原厂部件保持一致，安装时周边的管路、线束不会和扳手操作空间产生干涉，和周边部件的最小安全间隙满足车用部件的布置要求，不会因为发动机运行的振动导致和周边部件产生磕碰磨损。

　　在实际使用过程中，这类传感组件的感温元件采用负温度系数热敏电阻，温度变化对应电阻值的变化曲线完全匹配原厂ECU的信号标定范围，替换后不会出现信号偏差、故障码报出的问题。外壳材质采用耐温、耐油气腐蚀的工程塑料加金属嵌件结构，能够适应发动机舱内-40℃到125℃的工作温度范围，同时耐受进气中携带的少量油气、灰尘杂质的侵蚀，长期使用不会出现壳体开裂、螺纹锈蚀的问题。相比原厂部件，这个结构在探头部分做了镂空优化，进一步降低了感温头的热惯性，在动态工况下的温度跟随性更好，对于改装动力、刷写ECU程序的车型来说，更精准的进气温度信号能让电控标定的适配性更好，减少动力输出的波动。

　　建模过程中对螺纹部分做了精准的参数化建模，NPT螺纹的锥度1:16、牙型角60°、每英寸18牙的参数完全符合标准要求，接插件的卡扣位置、六角台的对边尺寸、探头的开槽尺寸都按照实物测绘的参数完成，装配时可以直接和对应的管路模型、线束插头模型完成配合干涉检查，不需要额外调整尺寸。整个模型的结构拆分清晰，感温探头、螺纹基体、接插件外壳的分模面符合注塑加工的工艺要求，金属螺纹部分和塑料外壳的嵌装结构也做了对应的限位设计，实际生产时可以直接作为结构参考，不需要重新做结构适配。
