AJ-SR04M超声波测距传感器模块结构设计

　　在嵌入式测距类项目的硬件选型与结构适配环节，AJ-SR04M超声波测距模块是不少开发者接触非接触式距离检测方案时的常用选型，本次呈现的三维结构完整还原了该模块的实体特征，可直接用于整机装配的干涉检查、安装位预留校核工作。从实际应用场景来看，这类模块常被部署在智能小车的避障前端、小型仓储设备的料位检测点位、公共区域的人流触发装置、液位非接触测量工位中，相比红外测距方案，它对透明材质、深色被测面的适配性更强，受环境光线干扰的阈值更高，在室内常规工况下的测距稳定性更具优势。

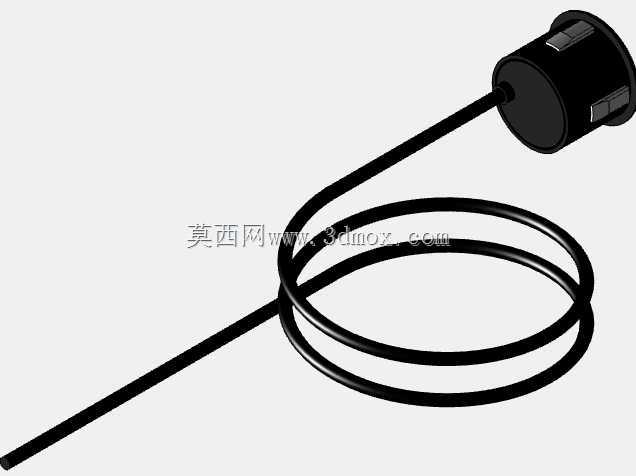

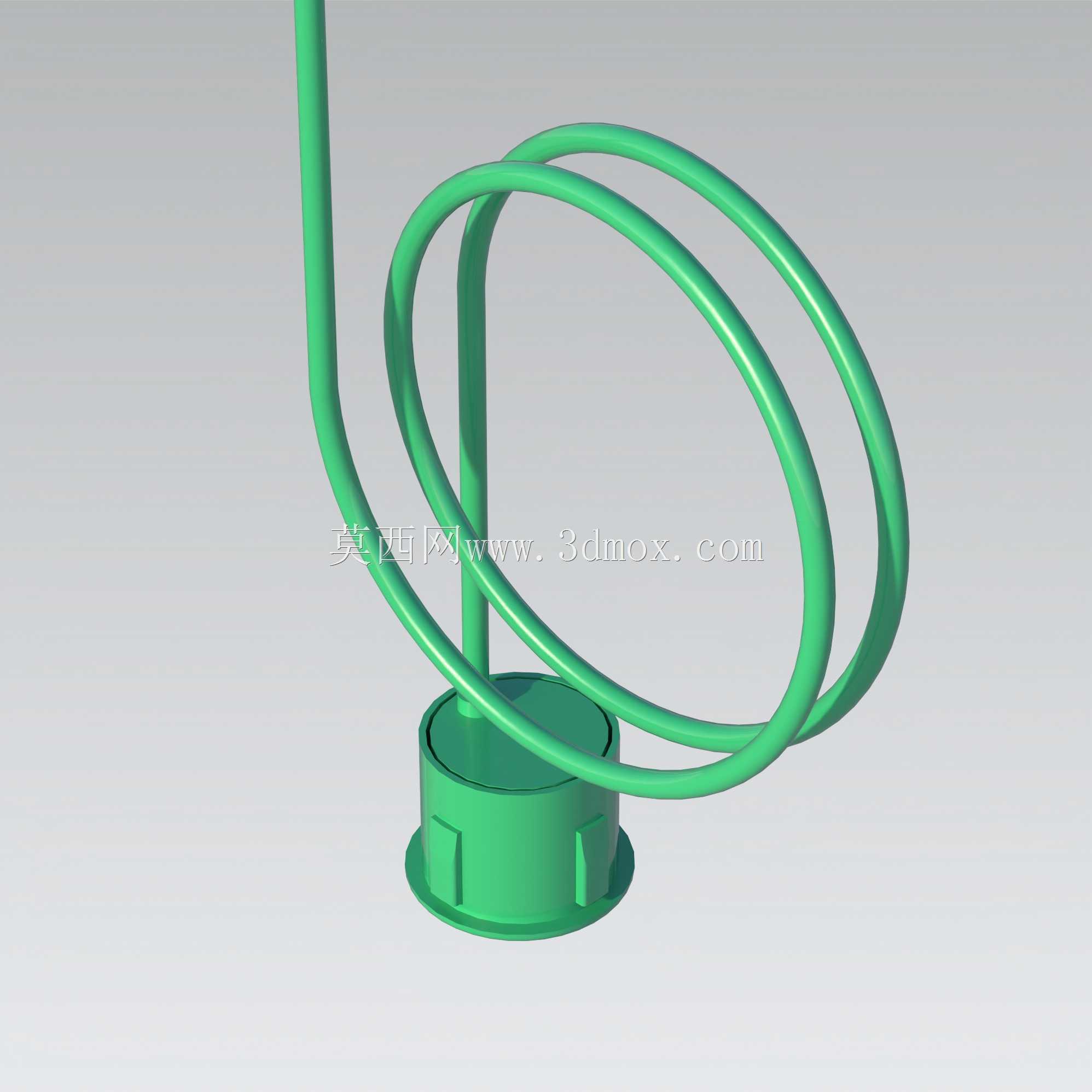

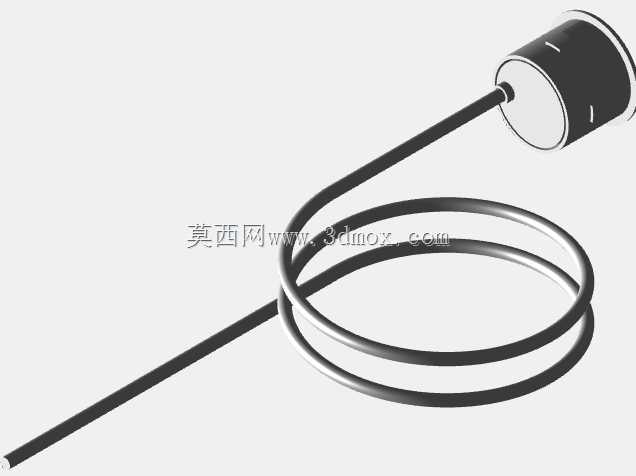

　　从结构设计的还原细节来看，模型完整呈现了模块的核心组成部分：底部的圆柱形电路封装壳体承担着核心驱动电路、超声换能元件的防护作用，壳体侧壁预留的卡扣式结构是为了适配嵌入式安装场景下的快速卡装需求，不需要额外打螺丝即可卡入对应厚度的设备面板开孔中，安装孔位的公差预留按照常规消费级电子模块的通用标准设置，可兼容多数开源硬件项目的安装位尺寸。向上延伸的双股弯折引线做了圆弧过渡处理，还原了实际线材的自然弯折形态，避免在装配仿真中出现线材与周边结构件的硬干涉误判，引线的出线位置设置在壳体顶面的偏心点位，是为了避开超声换能器的正前方信号发射区域，减少结构件本身对声波信号的遮挡反射，降低测量盲区的范围。

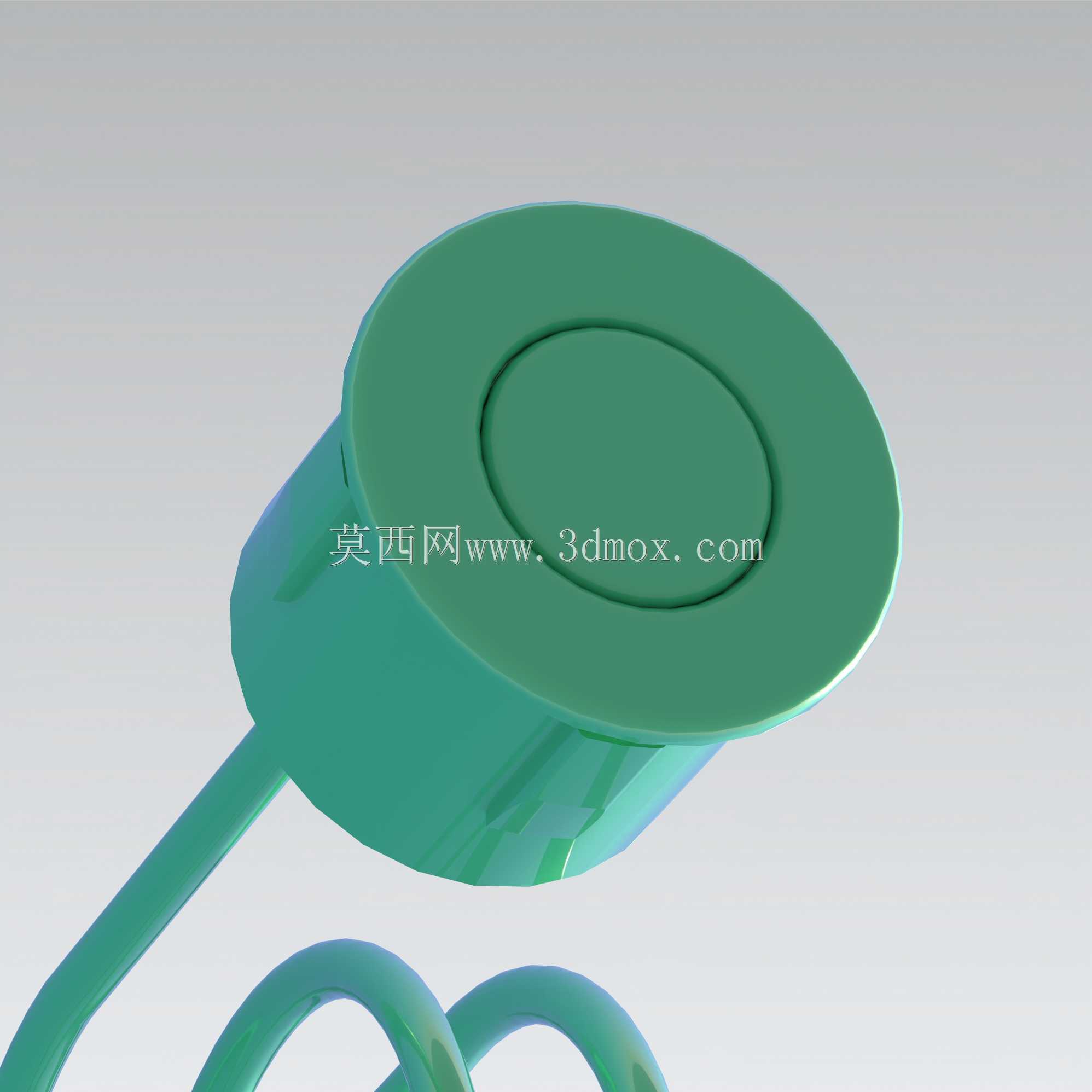

　　在功能特性的结构适配设计上，该模块的超声收发端采用了环形排布的结构设计，相比传统双探头并排布局的超声波模块，这种环形结构的信号发射角度更均匀，水平方向的检测波束角控制在合理区间，既不会因为波束角过窄导致被测物偏移时检测失效，也不会因为波束角过宽带来过多的旁瓣干扰。模型中还原的环形探头护圈高度经过实际调校，刚好略高于内部的换能晶片，既可以对晶片形成物理防护，避免装配过程中硬物刮蹭损伤压电陶瓷片，又不会遮挡声波的正常发射与接收路径。底部壳体的壁厚按照常规注塑件的工艺要求设置，拔模斜度符合通用注塑生产的规范，若需要基于该模型进行外壳的二次开模生产，不需要额外做结构工艺修正即可直接导入模流分析软件进行验证。

　　从安装边界的尺寸参数来看，底部圆柱壳体的外径适配常见的22mm面板开孔，安装后突出面板的高度控制在较低区间，不会过多占用设备外部的空间，适合在紧凑的小型设备外壳上部署。引线的长度还原了常规市售模块的标配引线长度，在进行整机布线仿真时，可以直接基于该模型的引线走向规划设备内部的走线槽位置，避免后期实际组装时出现线材长度不足、弯折半径过小导致的线材内部铜芯断裂问题。在进行结构装配校核时，需要特别注意模块正前方的锥形检测区域不能有设备自身的结构件遮挡，哪怕是细窄的支撑筋条，也可能导致声波出现多次反射，带来测量数值跳变的问题，这也是很多初次使用这类模块的开发者容易忽略的结构设计细节。

　　不同于很多简化的电子元件三维模型只做外形轮廓的大致拉伸，这个模型还原了模块上所有的结构细节，包括壳体侧壁的防滑凹槽、底部的定位凸点、引线根部的应力释放弯折结构，这些细节在做虚拟装配时能够真实反映实际安装过程中可能遇到的问题，比如壳体侧壁的防滑凹槽可以增加卡装后的静摩擦力，避免设备在震动工况下出现模块松脱移位的情况；底部的定位凸点可以和安装面板上的定位缺口配合，防止模块安装后出现周向转动，导致检测方向偏移；引线根部的应力释放结构可以减少线材反复弯折时根部的应力集中，提升模块在运动部件上部署时的使用寿命。在做设备的整体结构布局时，这类传感器模块的安装位通常会预留3-5mm的周边间隙，一方面是为了装配时的操作空间预留，另一方面也是为了减少设备自身结构的震动直接传递到模块壳体上，避免压电晶片因为持续震动出现检测灵敏度下降的问题。
