电动自行车立式储能电池组结构设计

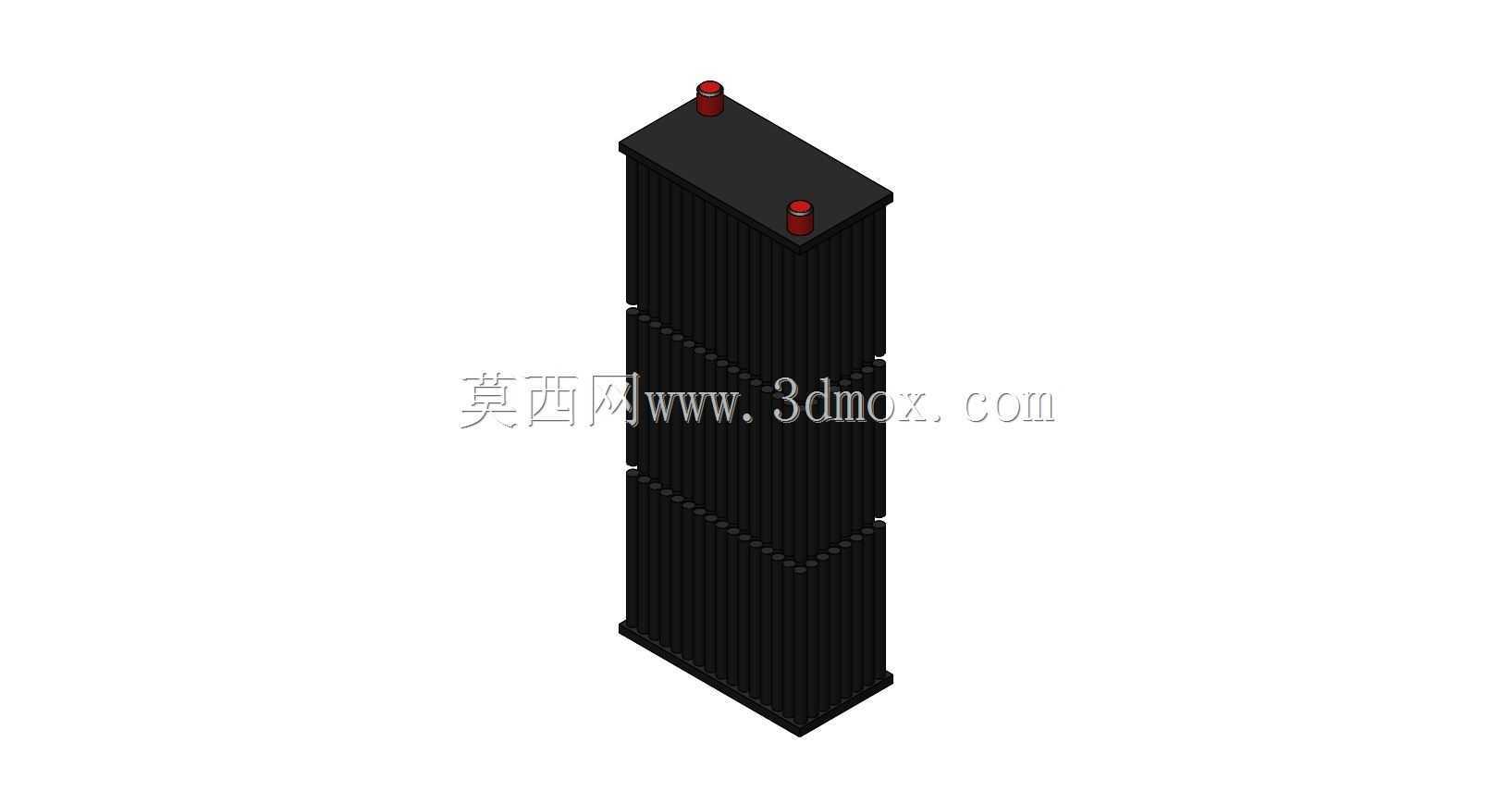

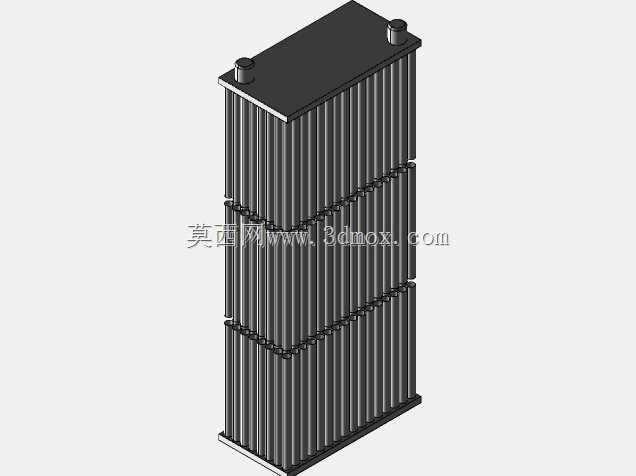

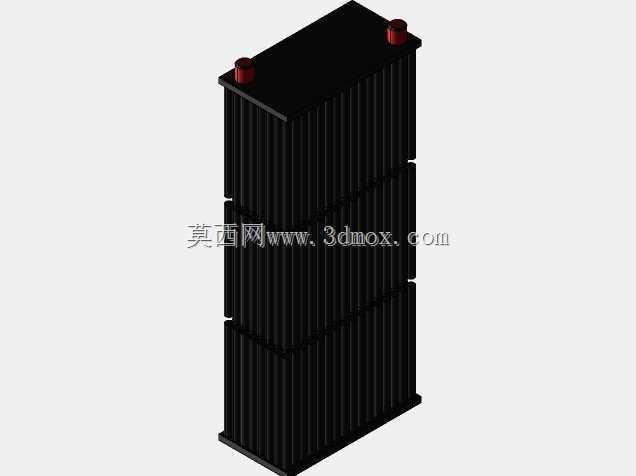

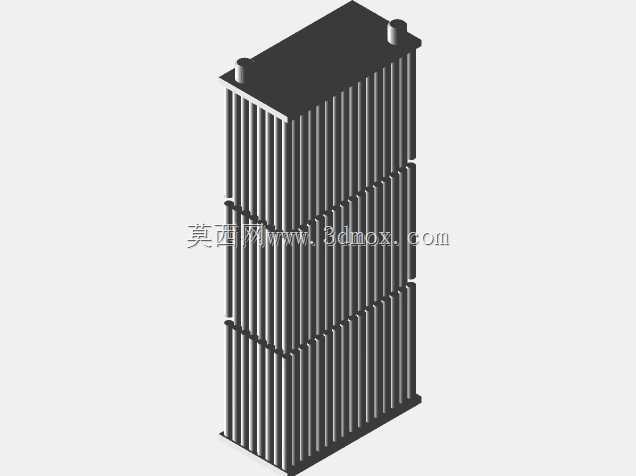

　　日常通勤场景里的电动两轮车，核心动力供给单元的结构合理性直接决定整车续航表现与骑行安全系数，这款立式排布的电池组结构，正是针对踏板类电动自行车座桶下方安装空间做的适配设计。从实际装车场景来看，多数家用电动自行车的电池仓位于鞍座下方的封闭腔体，内部空间呈窄长立式形态，这款电池组采用竖向堆叠的排布逻辑，整体外轮廓为规整长方体，边角做了小尺寸圆弧过渡，避免安装过程中剐蹭电池仓内壁的绝缘衬层，顶部预留的两个柱状接线端子分别对应正负极输出，端子高度控制在15mm以内，不会和鞍座底部的支撑筋位产生干涉，安装时只需顺着仓体导向槽竖直放入即可，不需要额外调整安装角度。

　　设计过程中优先考虑了电芯的散热需求，外壳侧面做了连续的竖向肋条结构，这些肋条一方面增加了壳体整体的结构强度，在车辆经过颠簸路面时，肋条形成的加强筋结构可以分散外部冲击力，避免内部电芯受挤压变形；另一方面肋条之间形成的竖向通风槽，能在车辆行驶过程中引导气流从下至上流过壳体表面，带走电芯持续大电流放电产生的热量，避免夏季高温环境下电池组出现过热问题。外壳的拼接结构采用卡扣加密封胶条的组合形式，卡扣沿壳体侧边等距排布，装配时不需要额外打螺丝就能实现上下壳体的预固定，后续打胶密封后可以达到日常骑行的防水要求，应对雨天路面积水溅入电池仓的场景不会出现内部进水短路的问题。

　　从功能特性来看，这款电池组的内部电芯采用多串多并的排布方式，整体输出电压匹配常规48V电动自行车的控制器输入要求，顶部的两个接线端子做了差异化的直径设计，正极端子直径略大于负极端子，从结构上避免安装时出现正负极接反的低级失误，端子根部做了加高的绝缘挡圈，即使安装过程中工具意外滑落，也不会同时触碰两个端子造成短路打火。电池组底部预留了2mm高度的凸台，安装时凸台嵌入电池仓底部的定位凹槽内，车辆行驶过程中不会出现电池组移位晃动的问题，凸台内部还预留了温度传感器的安装位，可以实时监测电池组底部的电芯温度，配合车辆的BMS系统实现过温保护。

　　做这类结构设计的时候，最容易忽略的是安装边界的尺寸公差控制，这款电池组的整体长宽尺寸比常规电动自行车电池仓的内廓尺寸单边小2mm，预留出足够的安装间隙，即使电池仓壳体因为注塑工艺出现轻微的收缩变形，也能顺利将电池组装入，不会出现卡滞问题。壳体表面的肋条高度控制在3mm，既保证了散热面积和结构强度，也不会因为肋条过高导致整体尺寸超宽无法装入仓体。顶部的接线端子位置做了偏心设计，对应电池仓内部出线口的位置，安装完成后输出线缆可以顺着端子方向直接连接到控制器端，不需要额外弯折线缆，减少线缆长期弯折出现绝缘层破损的风险。

　　实际维修场景下，这种卡扣加密封胶的结构也方便售后拆解，只需要用薄撬片沿壳体接缝处逐步撬开卡扣，就能分离上下壳体更换内部故障电芯，不需要暴力破坏外壳结构，降低售后维修的成本。壳体外部没有多余的突出结构，搬运过程中可以直接手持壳体两侧的肋条位置，摩擦力足够不会出现滑落问题，整体重量分布均匀，竖直放置时重心位于整体几何中心位置，不会出现侧翻倾倒的情况。针对北方冬季低温环境，壳体内部预留了加热膜的安装间隙，低温环境下可以加装加热膜保证电芯工作在合适的温度区间，提升低温环境下的续航表现，不需要额外改动外部壳体结构，适配不同地域的使用需求。
