法兰安装式无刷直流电机结构设计

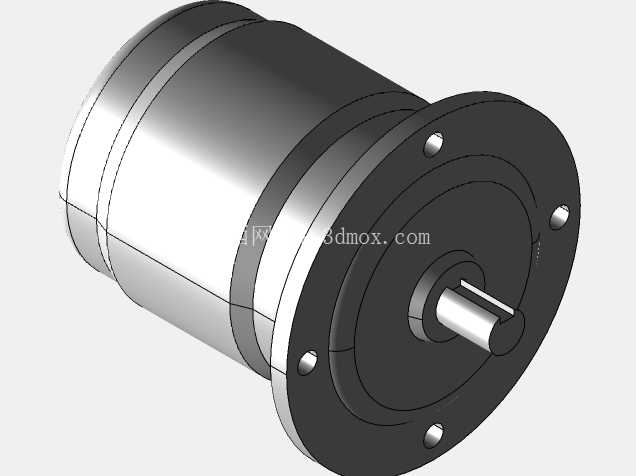

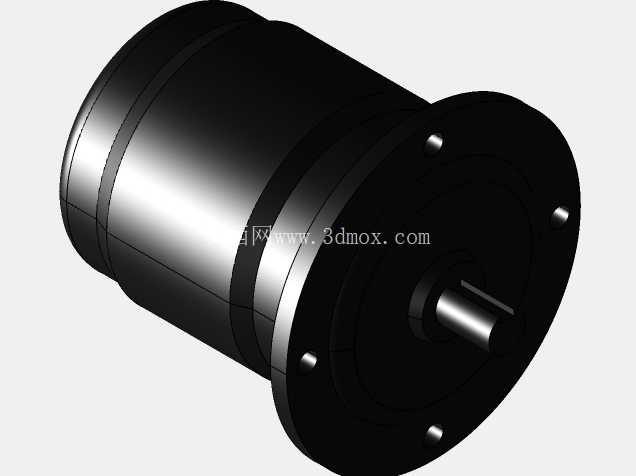

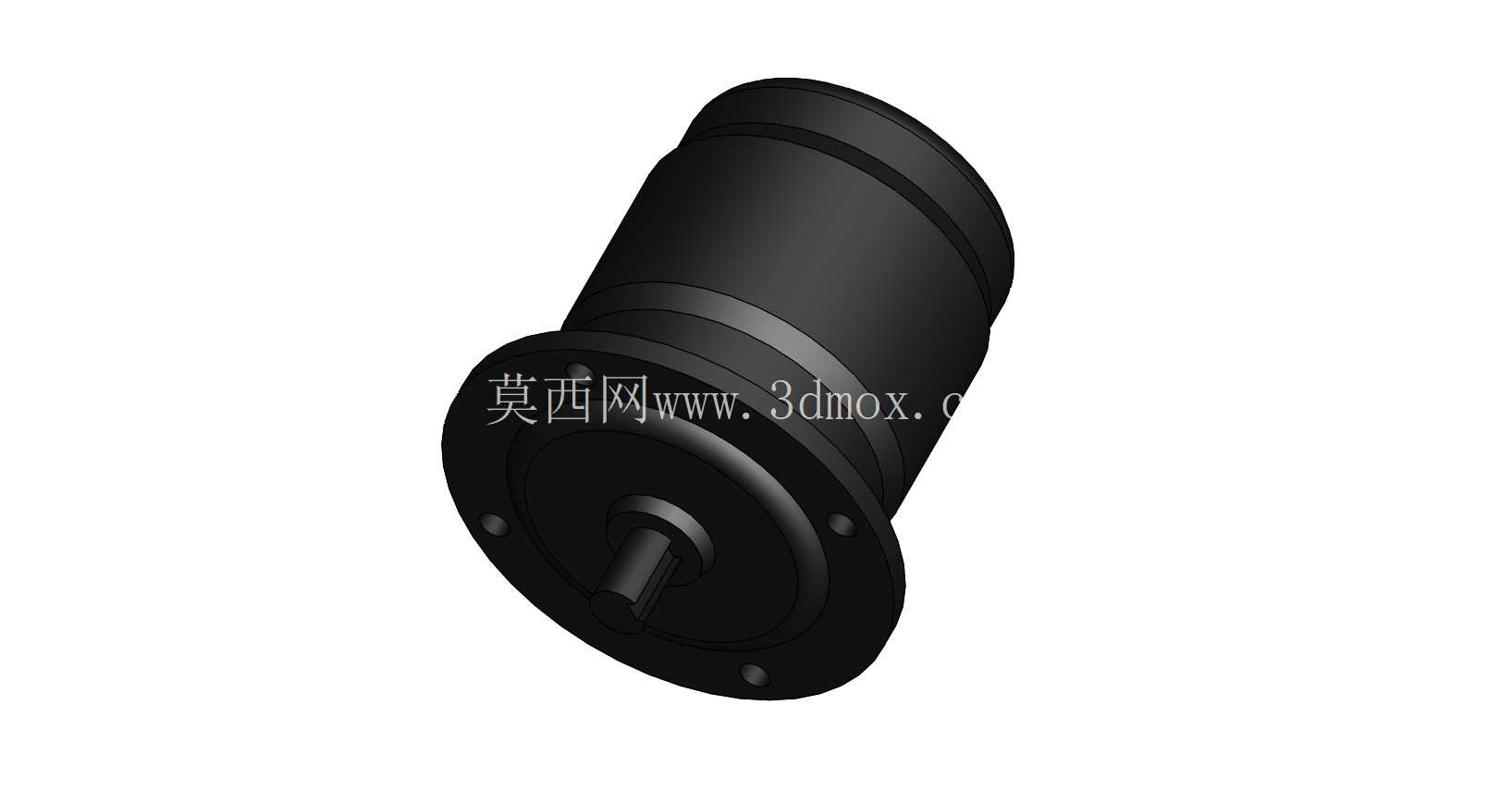

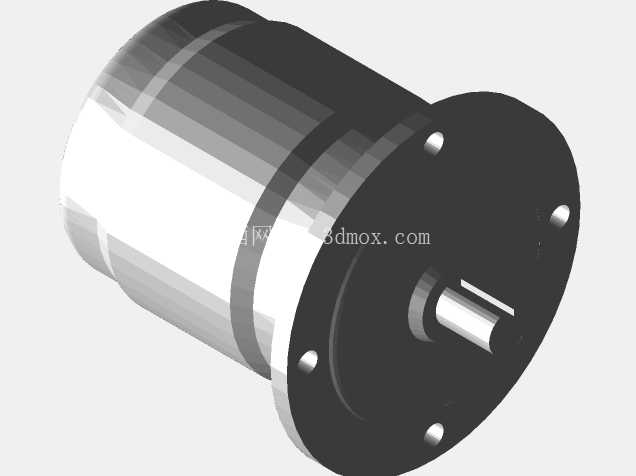

　　在小型自动化输送线、桌面级CNC主轴驱动、电动代步车动力单元、精密检测转台这类对转速稳定性、启动扭矩、维护周期有明确要求的场景里，无刷直流电机的选型适配一直是结构设计环节的核心节点。这款法兰安装结构的无刷直流电机，在设计阶段就优先考虑了设备集成时的安装便捷性与运行可靠性，没有采用常规的底脚安装形式，而是在输出轴端设置了带均布安装孔的定位法兰，安装时可以直接将法兰端面贴合设备的安装基准面，通过螺栓穿过法兰孔完成锁紧固定，不需要额外加工适配的安装支架，能有效缩减设备的整体轴向安装尺寸，对于安装空间局促的紧凑型设备来说，这种结构的适配性优势十分明显。

　　从实际功能特性来看，这款电机取消了传统有刷电机的碳刷与换向器结构，运行过程中不存在碳刷磨损产生的粉尘问题，也不会出现换向火花，既可以在洁净度要求较高的电子组装生产线周边使用，也能适配需要长时间连续运行的工况，日常运维不需要定期检查更换碳刷，能大幅降低设备的后期维护成本。电机本体采用圆筒式密封壳体结构，壳体表面做了均匀的散热筋设计？不对，看模型外观是光滑的圆柱壳体，哦对，模型呈现的是光滑圆柱外壳，端盖与壳体的配合面采用台阶式止口定位，装配时可以保证定子与转子的同轴度，避免运行过程中出现转子扫膛的问题，输出轴采用单出轴结构，轴端预留了标准的键槽安装位，既可以通过键连接传递扭矩，也可以适配联轴器、同步带轮这类常用的传动连接件，满足不同传动形式的设备对接需求。

　　设计思路上，这款电机的结构布局遵循了动力输出端优先保证安装刚性的原则，将支撑输出轴的轴承组布置在靠近法兰端的位置，缩短了输出轴的悬臂长度，当输出端承受径向负载时，轴承的受力状态更合理，能有效降低轴系的挠度，提升运行时的旋转精度。电机的后端盖位置预留了走线与编码器安装的空间（模型虽未展示内部细节，但从壳体的轴向长度比例可以判断），可以根据使用需求加装霍尔传感器或者增量式编码器，实现转速闭环控制，满足需要精准调速或者位置控制的应用场景，比如精密送料机构、医疗检测设备的旋转驱动单元这类对转速波动控制要求高的场合。

　　关于安装边界与尺寸适配，从模型的比例关系来看，电机的法兰直径大于壳体主体直径，安装时需要在设备安装板上预留对应直径的避让孔，让输出轴可以穿过安装板与传动部件连接，法兰上的安装孔采用圆周均布设计，安装时不需要刻意调整周向角度，对准孔位即可完成锁紧，降低了现场装配的对位难度。电机的整体轴向长度控制在紧凑范围内，当设备内部轴向空间有限时，这种短机身的设计可以避免与设备内部其他结构产生干涉，壳体的圆柱外圆可以作为二次定位的基准面，如果需要额外加装电机抱箍做辅助支撑，也可以直接依托圆柱面进行固定，适配多种不同的安装固定形式。

　　在实际选型适配过程中，这类无刷直流电机通常需要匹配对应的无刷驱动器使用，壳体的密封结构可以阻挡日常生产环境中的粉尘、少量飞溅的切削液进入电机内部，在普通的工业生产车间环境下不需要额外加装防护外罩。输出轴的轴径尺寸采用行业通用的标准规格，用户在做配套传动件选型时不需要单独定制非标的连接件，能有效缩短设备的设计与加工周期。从结构细节来看，电机的法兰端面与输出轴的垂直度做了严格的公差约束，安装后可以保证输出轴与设备安装面的垂直精度，避免传动过程中因为轴系偏斜产生的额外负载，延长轴承与传动部件的使用寿命。对于做小型设备开发的结构工程师来说，这种标准化法兰安装的无刷电机模型，可以直接导入装配体中做安装干涉检查、传动链路的布局验证，不需要从零开始绘制电机的三维结构，能大幅提升设计阶段的工作效率，提前预判安装过程中可能出现的空间干涉问题，减少后期样机试制阶段的结构修改次数。
