电缆固定用螺丝马鞍结构件

　　在电气柜内部布线、变压器周边线缆整理、低压配电设备走线的实际作业场景里，线缆的可靠固定一直是避免线缆磨损、拉扯松脱、排布杂乱的核心环节，这类螺丝马鞍结构件就是针对这类场景设计的专用布线固定配件。日常现场作业中，不少施工人员会直接用扎带将线缆绑在安装孔位或者型材上，但这种方式很容易因为扎带与硬质安装面的棱角接触，在设备长期运行产生振动时磨破线缆外护套，引发绝缘失效的隐患，而马鞍式的结构刚好能在安装面与线缆之间形成过渡承托，分散扎带的束紧力，避免局部应力集中损伤线缆。

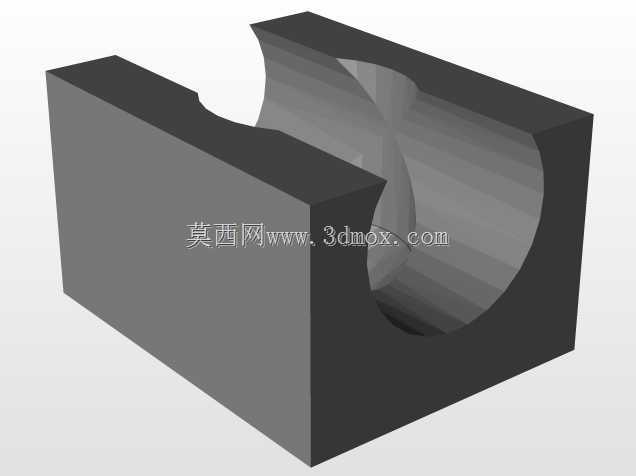

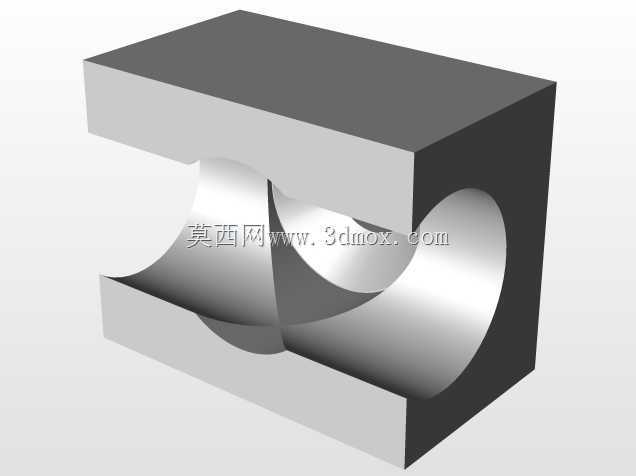

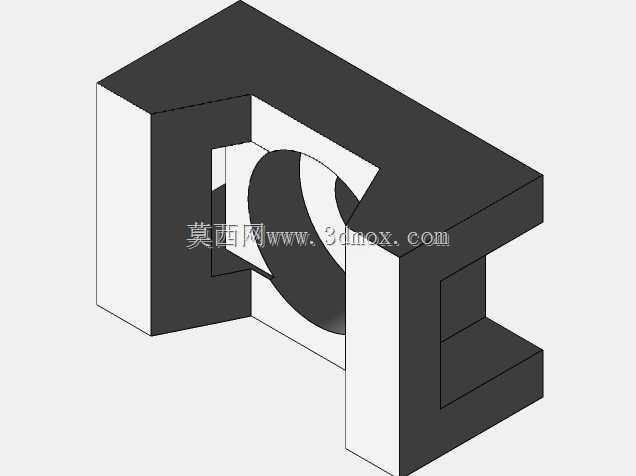

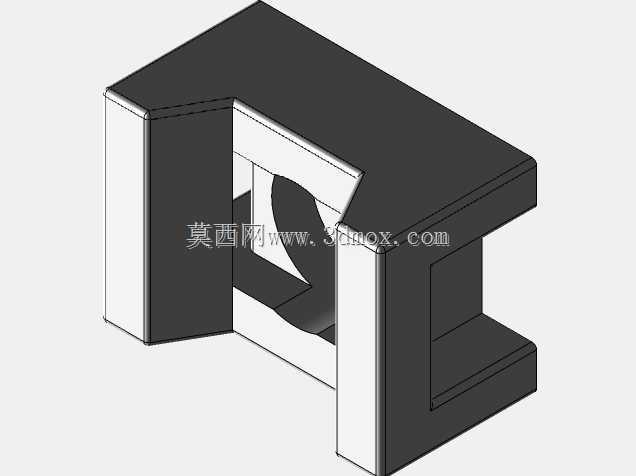

　　从结构设计逻辑来看，这个零件采用了对称的C型马鞍主体结构，两侧的平直安装面可以完全贴合在安装基准面上，中间的弧形内凹面刚好适配圆形线缆的外轮廓曲率，不会出现硬棱角压接线缆的情况；两侧的凸台结构预留了螺丝穿装的空间，安装时可以先通过螺丝将马鞍件固定在安装板、变压器骨架旁的安装位或者型材的预设孔位上，再将电缆顺着内凹弧面放置，最后用电缆扎带穿过马鞍件两侧的镂空间隙，把线缆束紧在马鞍的承托面上，整个安装过程不需要额外定制卡箍，适配常规的尼龙扎带就能完成固定，现场施工的适配性很强。

　　从安装边界的角度考虑，这个零件的整体外轮廓没有多余的外伸结构，安装时只需要在安装面上预留两个对应安装孔的位置，孔距匹配马鞍两侧安装位的中心距即可，不需要额外预留避让空间，哪怕是在变压器周边布线空间紧凑、线缆排布密集的区域，也能灵活布置，不会和相邻的电气元件、其他走线产生干涉。零件的壁厚设计兼顾了结构强度与安装便利性，承托线缆的弧面部分壁厚均匀，既可以承受扎带束紧时的压力，也能在设备运行产生持续振动的工况下，不会因为长期受力出现开裂变形；两侧的安装面做了平直度处理，和安装面贴合后不会出现晃动间隙，螺丝锁紧后整个固定件完全贴死在基准面上，长期使用也不会出现松动移位的情况。在实际的设备布线场景里，这类固定件不仅可以用在电源变压器的进出线固定，也可以适配控制柜内的多股线缆整理、设备外部的走线固定、低压电气回路的线缆防护，不同线径的线缆只要在弧面的承托范围内，都可以通过调整扎带的束紧程度实现可靠固定，相比传统的塑料线卡，它的结构强度更高，抗老化性能更好，在工业设备的长期运行工况下使用寿命更长；相比金属卡箍，它不需要配套螺栓紧固线缆，安装效率更高，也不会因为金属边缘的毛刺损伤线缆护套。

　　设计这个结构的时候，特意将扎带穿过的镂空槽宽度设置为适配常规宽度的尼龙扎带，现场施工不需要准备特殊规格的扎带，用日常布线常用的扎带就能完成装配，降低了现场物料的准备难度；中间的弧形承托面没有做多余的防滑纹路，避免纹路的棱角长期压接在电缆护套上留下压痕，光滑的弧面可以让线缆在受到轻微热胀冷缩或者拉扯时，有微小的位移余量，不会因为完全锁死导致线缆局部应力过大。在变压器类设备的布线作业中，进出线的位置因为经常会受到接线端的拉扯应力，线缆固定的可靠性直接影响接线端子的连接稳定性，如果线缆没有可靠固定，长期振动下端子处的线缆容易松脱，引发接触不良甚至打火的隐患，这类马鞍固定件刚好可以在距离接线端子一定距离的位置将线缆完全固定，让端子处不承受线缆的拉扯力，提升整个接线回路的可靠性。另外在多股线缆并排布线的场景下，可以连续布置多个这类马鞍固定件，将每一路线缆分别固定承托，让线缆排布整齐有序，后期设备检修的时候也能快速区分不同回路的线缆，提升检修维护的效率，不会出现多股线缆缠绕在一起难以梳理的情况。
